4.4 Обслуживание с прибором ручного управления HART
®
С каждым прибором ручного управления
HART
®
Вы можете запускать в работу
радарные датчики VEGAPULS серии 40K
как и другие датчики, понимающие HART
®
.
Специальное DDD (Data Device
Description) не требуется.
Подключите прибор ручного управления
HART
®
просто к сигнальному проводу
датчика, после подключения датчика к
питающему напряжению.
Обратите внимание:
Если сопротивление питающего
напряжения меньше 250 Ohm, то на время
управления необходимо включить в
сигнальный/подключающий провод
дополнительное сопротивление.
Цифровые сигналы управления и связи
будут благодаря слишком маленьким
сопротивленям источника тока или
системы формирования сигнала
практически коротко-замкнуты, так что
связь с датчиком не была бы надежной.

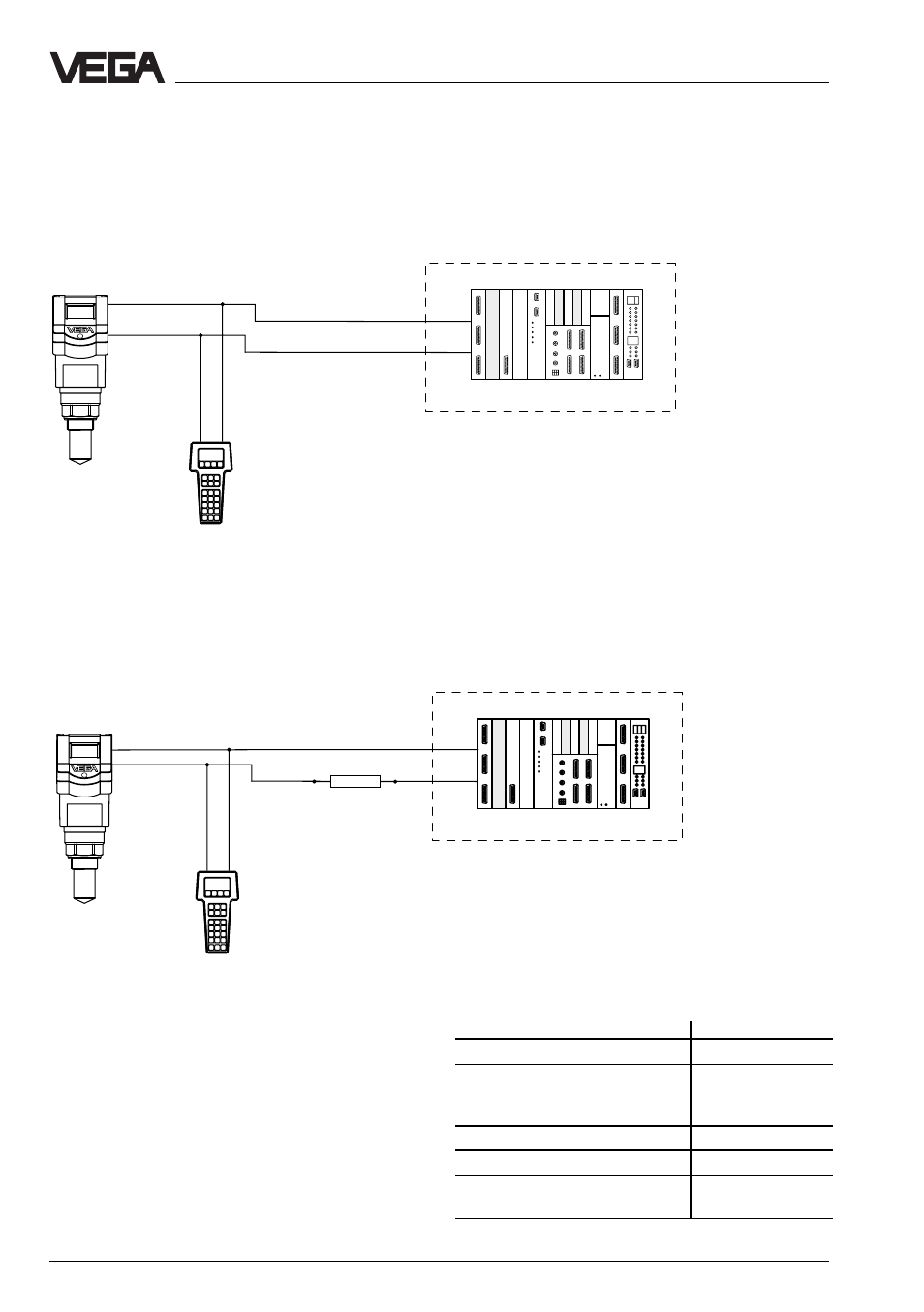

Подключение к прибору
формирования сигнала VEGA
Если Вы используете соответствующие
требованиям HART
®-
датчики на приборе
формирования сигнала VEGA, то Вы
должны на время HART
®
-управления
подключить датчик через сопротивление,
соответствующее следующей таблице,
чтобы вместе с внутренним
сопротивлением приборов получить
необходимые для приборов HART
®
250 Ohm. Имеющееся в системе
сопротивление нагрузки разрешает
соответственно уменьшить Rx.
VEGA-прибор форм. сигнала
Rx
VEGAMET 513, 514, 515, 602
50 … 100 Ohm
VEGAMET 614
дополнительн.
VEGADIS 371
сопротвление
не требуется
VEGAMET 601
200 … 250 Ohm
VEGASEL 643
150 … 200 Ohm
VEGAMET 513 S4, 514 S4
515 S4, VEGALOG EA-карта
100 … 150 Ohm
