VEGAPULS 41 – 4 … 20 mA
Электрическое подключение
2
-
+
4 … 20mA
2
2
2
1)
4

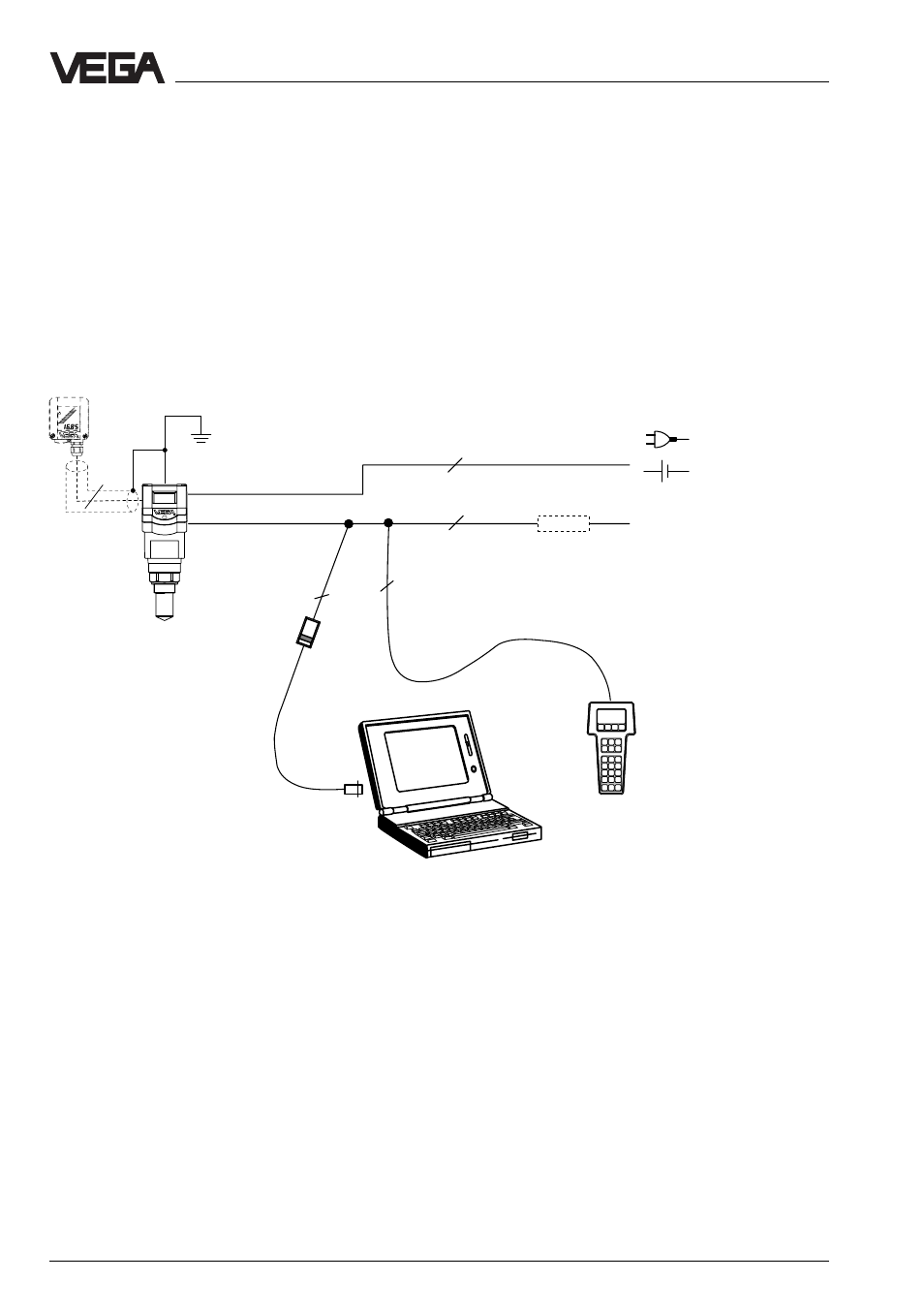

Измерительная система с VEGAPULS 41 в четырехпроводной технике
• Четырехпроводная техника, питание и выходной сигнал через два раздельных
двухжильных провода.
• Выходной сигнал 4 … 20 mA активный.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Обслуживание с ПЭВМ, HART
®
-прибором ручного управления или модуля MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50 ).
• max. сопротивление сигнального провода (нагрузка) 500 Ohm.
VEGADIS 50
VEGA-
CONNECT
(актив.)
2)
>250Ohm
HART
®
-прибор
ручного
управления
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-выходу
сигнала, меньше чем 250 Ohm, то на время
управления необходимо подключить в
соединяющий провод сопротивление, чтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровое связь с ПЭВМ была бы не
гарантирована.
2)
4 … 20 mA активный означает, что датчик
выдает ток в зависимости от уровня
наполнения в диапазоне 4 … 20 mA (источник).
Датчик ведет себя таким образом по
отношению к системе формирования сигнала
(например, индикатор) как источник тока.
