18 VEGAPULS 41 – 4 … 20 mA
Круглые крыши резервуаров влияют на
радарные сигналы как парболическое
зеркало. Если радарный датчик находится
в самом центре этой параболической
крыши резервуара, то он особенно сильно
воспринимает все ложные эхо-сигналы.
Поэтому обратите внимание на монтаж
вне этой центральной точки. Вы избежите
таким образом усиленного параболой
ложного эхо-сигнала.
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает
(вес датчика), то плоский монтаж
непосредственно на крыше резервуара
является хорошим и благоприятным
решением. Базовой плоскостью в этом
случае является верхняя поверхность
резервуара.
Ввинчивающаяся антенна особенно в
маленьких резервуарах крепится к
патрубку. Антенна подходит для
резервуаров с небольшими отверстиями с
1
1 /
2
“патрубком. Патрубок не должен при
этом быть длиннее, чем 70 mm.
< 70 mm
Монтаж и установка

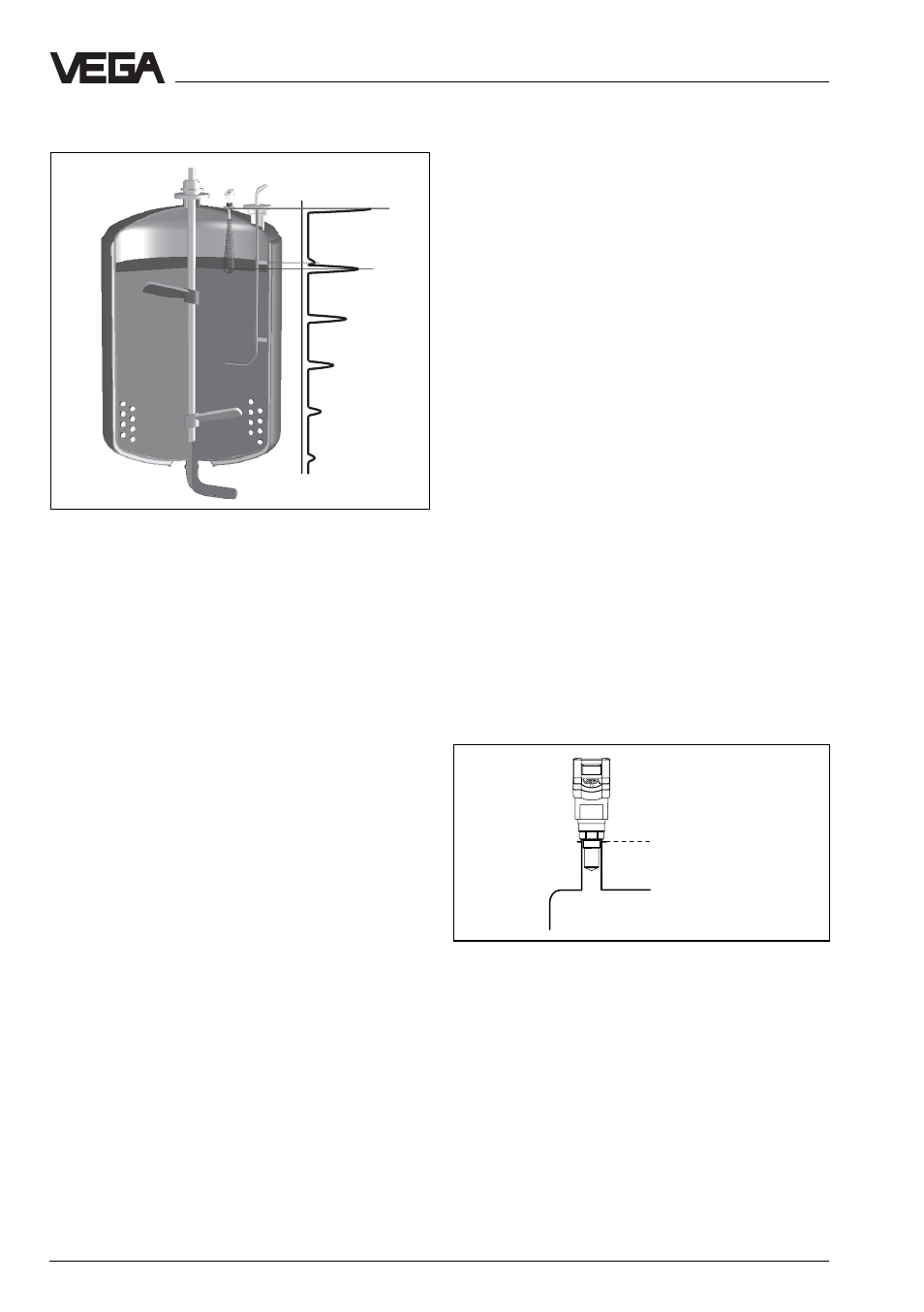

Резервуар наполнен
Монтаж на DIN-патрубке
Базовая
плоскость
При полностью заполненном резервуаре
Вы видите на 2-,3-,4-м расстоянии от
заполняющего материала дальнейшие
множественные эхо от заполняющего
материала.
2.2 Измерение в жидкостях
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для
измерения является нижняя сторона
фланца прибора. Патрубки должны быть
возможно короткими, max. 70 mm.
При монтаже на выпуклых крышах
резервуаров длина антенны должна по
крайней мере соответствовать длине
патрубка.
На круглой крыше резервуара не
монтируйте прибор в середине резервуара
или близко к наружной стенке резеруара.
