Монтаж и установка
VEGAPULS 41
Изображение конуса излучения сильно
упрощено и представляет собой только
главный конус. Фактически существуют
несколько более слабых побочных
конусов. Напрвление антенны должно
быть на практике при сложных условиях
измерения ориентировано на возможно
низкие значения ложных эхо. При
тяжелых условиях измерения
недостаточно учитывать только большое
полезное эхо.
Наиболее успешным при сложных
условиях измерения является поиск
позиции установки с возможно меньшими
ложными эхо-сигналами. Полезное эхо
является тогда уже само достаточного
качества. с обслуживающим программным
обеспечением VVO на ПЭВМ Вы можете
увидеть кривую эхо и оптимизировать
положение установки.
Стремитесь, по возможности, к
„свободному обзору“ внутри конуса
излучения к наполняющему материалу, и
избегайте встроенных конструкций в
первой трети конуса излучения.
Если Ваш конус излучения
распространяется вертикально по
отношению к заполняющему материалу и
свободен от встроенных конструкций
резервуара,то Вы имеете оптимальные
условия измерения.
Примеры для эхо резервуара
Следующие изображения резервуаров
представляют типичное движение эхо в
резервуаре. Это технологический
резервуар с с медленно движущейся
двухлопастной мешалкой. В нижней части
резеруара находится нагревательный
змеевик. Конец тонкой искривленной
впускной трубы находится в середине
резервуара между лопастями мешалки.
Конус излучения и ложные
отражения
Радарные сигналы фокусируются
антенной системой.Сигналы покидают
антенну,подобно лучу света прожектора, в
форме конуса. Этот излучаемый конус
зависит от применяемой антенны. Каждый
предмет в этом конусе вызывает
отражение радарного сигнала. Особенно
на первых метрах конуса сильные ложные
отражения вызывают трубы, опоры
резервуара или другие встроенные
конструкции. Так например, на расстоянии
6 m ложный сигнал от опоры резервуара в
9 раз больше, чем на растоянии 18 m.
Энергия радарного сигнала
распределяется при удаленной мешающей
поверхности на большую площадь, так
что отраженный от нее ложный сигнал
слабее и таким образом менее критичен,
чем в близких областях.
Обратите внимание на вертикальное
направление оси датчика к поверхности
заполняющего материала и избегайте по
возможности внутренних конструкций
резервуаров внутри излучаемого конуса,
например, труб и распорок.
Измеряемое
расстояние

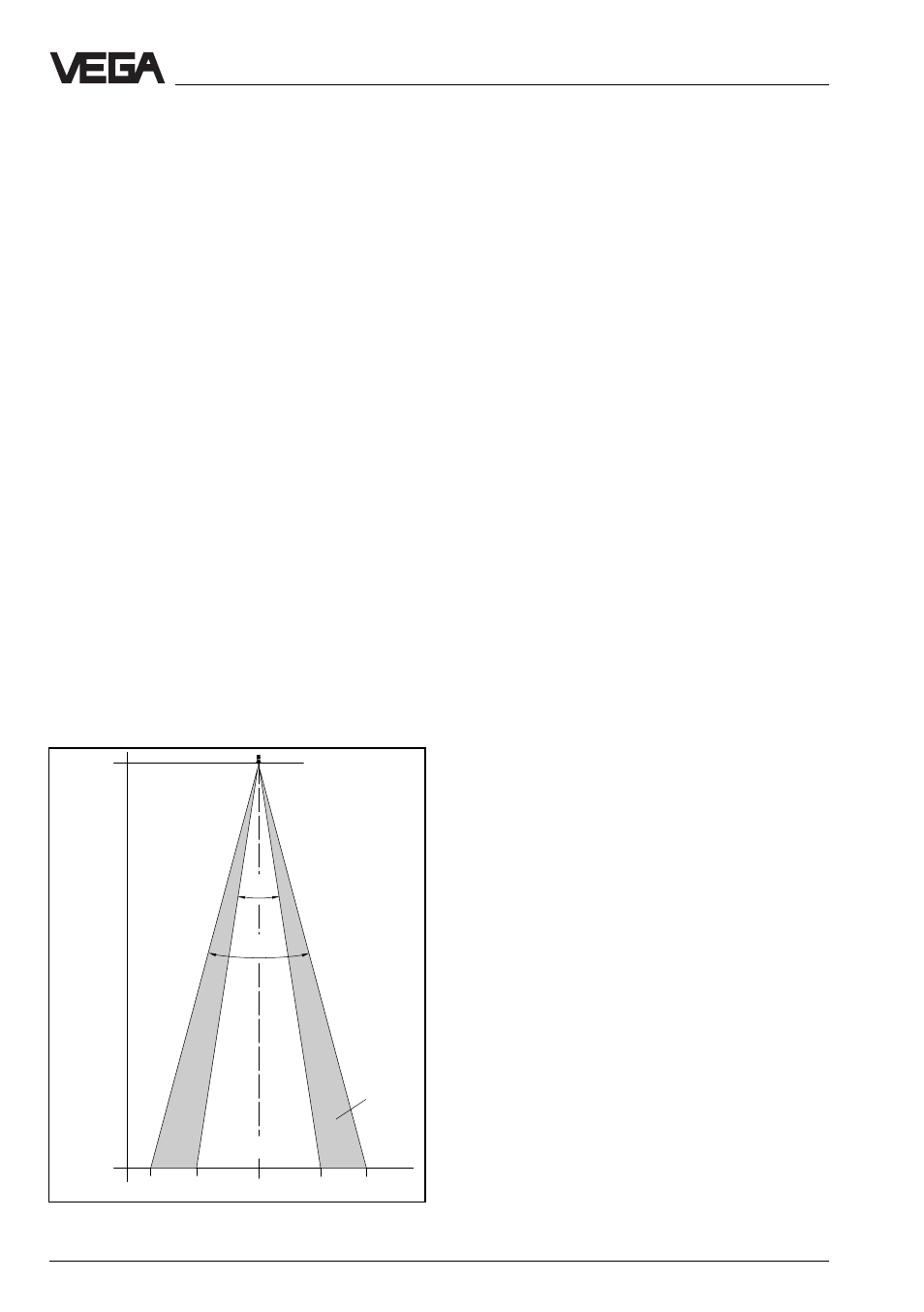

Конус излучения DN 50 фланцевой антенны
