VEGAPULS 41 – 4 … 20 mA
27
Монтаж и установка
Мы рекомендуем Вам при хороших
условиях отражения (жидкость, никаких
встроенных конструкций в резервуаре)
выбрать положение датчика так,чтобы
внутри внутреннего излучаемого конуса
не было стенок резервуара. При
заполняемых материалах с более плохими
условиями отражения имеет смысл также
и внешний излучаемый конус освободить
от мешающих конструкций. При этом
обратите внимание на главу „3.1 Общие
указания по установке“.

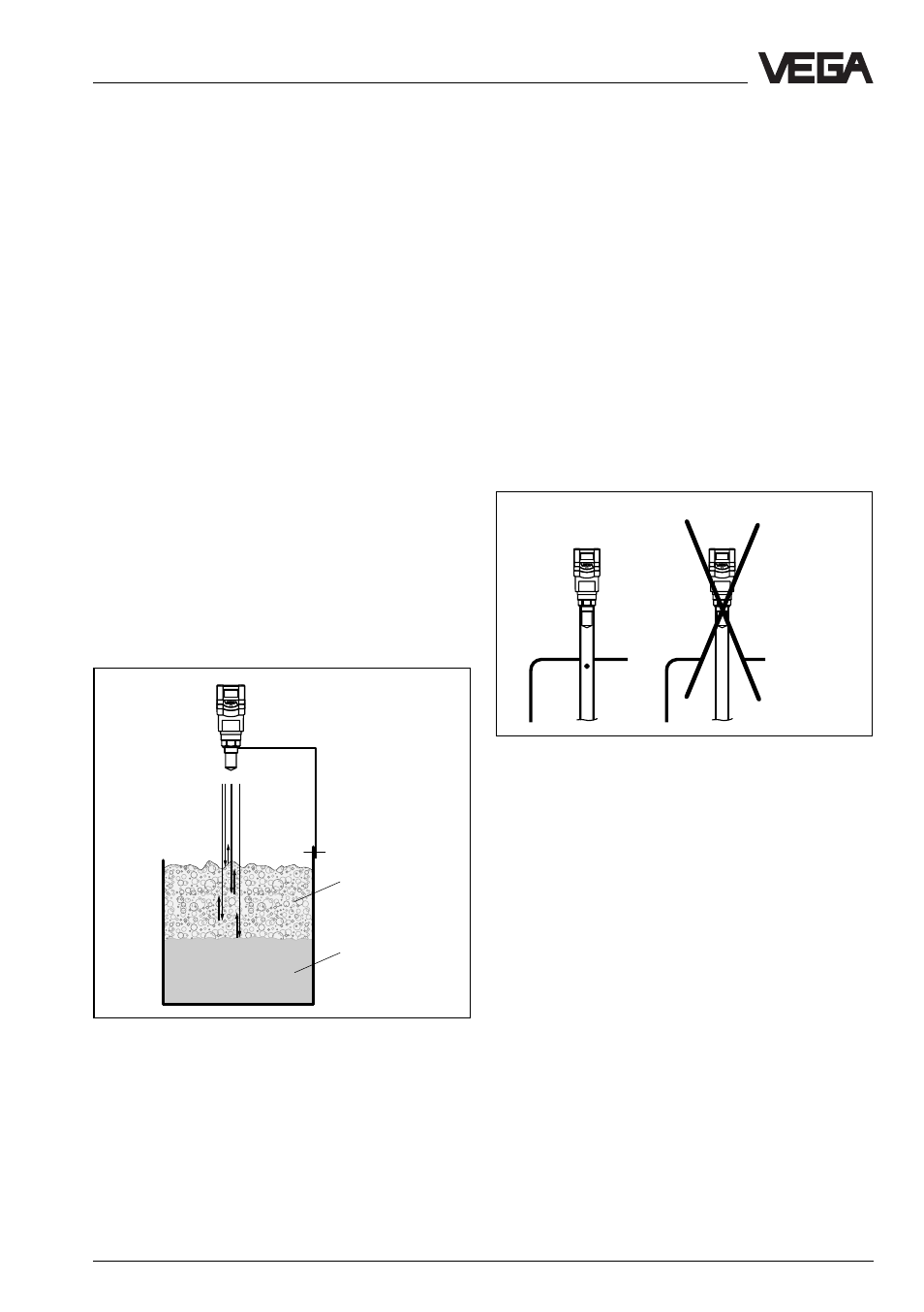

Пенообразование
Проводящая пена пронизывается
радарными сигналами на различную
глубину и создает множество отдельных
(пузырей)эхо. Одновременно сигналы в
пене заглушаются, подобно тепловому
излучению в стиропоре. Сильная, плотная,
кремообразная и хорошо проводящая пена
может поэтому вызвать ошибки при
измерении.
Предусмотрите меры для предотвращения
пенообразования или измеряйте в
отводной трубе. Проверьте возможность
применения другого принципа измерения,
например, емкостные измерительные
зонды или гидростатические
преобразователи давления.
Пенообразование
Проводящая
пена
Жидкость
Во многих случаях радарные датчики
VEGAPULS 54 с 5,8 GHz достигают при
наличии пены существенно лучших и
более надежных результатов измерений,
чем датчики типового ряда 40 с 26 GHz-
технологией.
Ошибки установки в опуске
Трубчатая антенна без
вентиляционных отверстий
Системы трубчатых антенн должны быть
снабжены в верхнем конце волноводной
трубы отверстиями для вентиляции.
Отсутствие отверстий ведет к ошибкам
измерения
Правильно
Неправильно
Трубчатая антенна: Открытая внизу волноводная
труба должна иметь вверху вентиляционное
отверстие.
