VEGAPULS 41 – 4 … 20 mA
23
0 %
0 %
0 %
~45ы
ш 51,2
0,0...0,4
1,5...2
2,9
0,0...0,4
150...500
5...10
2,9...6
100 %

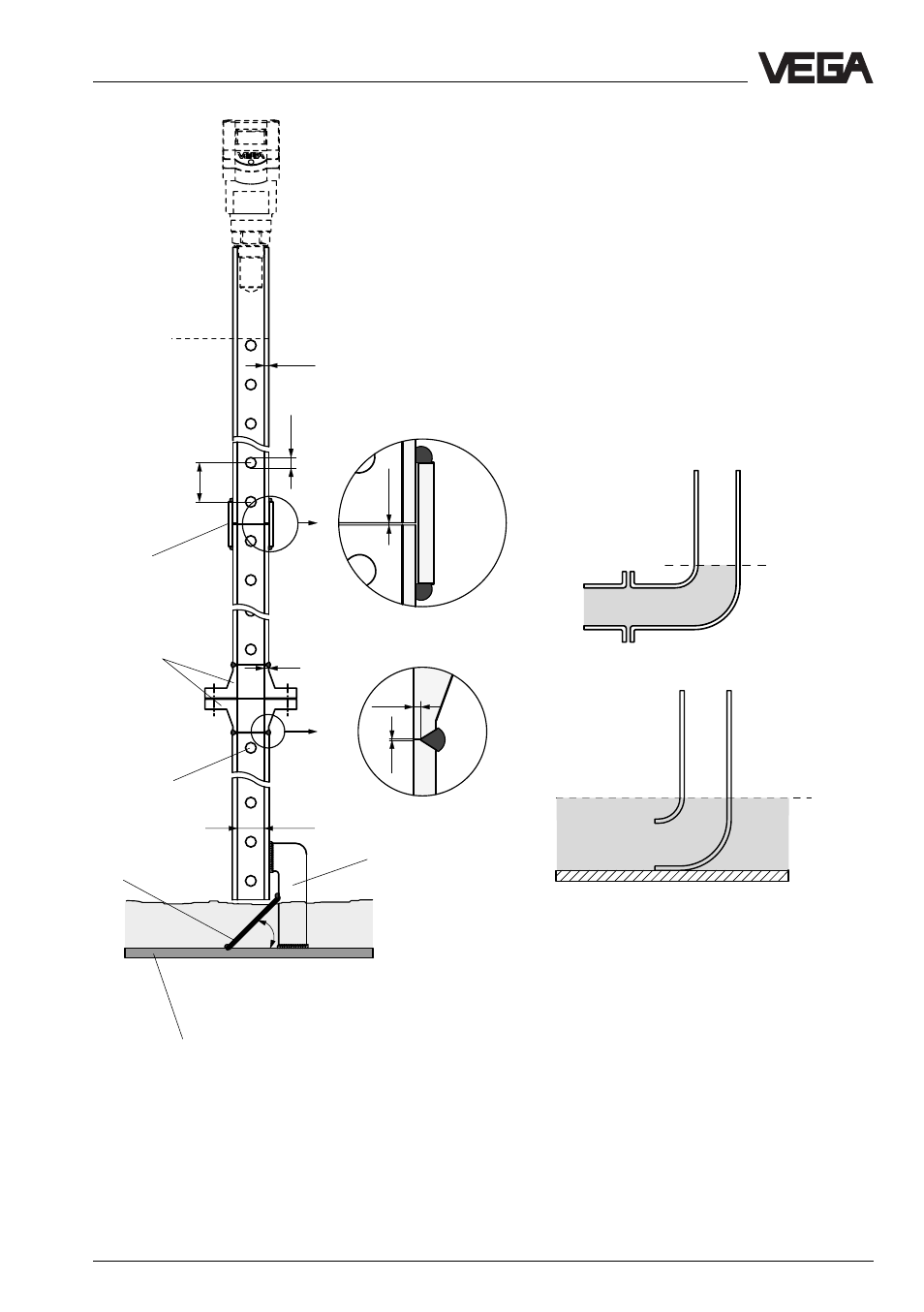

Монтаж и установка
Соед.муфта
Приваренные
фланцы
Зачищенные
отверстия
Экран
Дно резервуара
Крепление измер.
трубы
Сварка соединительной
муфты
Сварка торцового фланца
Отвод трубы на конце отводной трубы
Отвод трубы на конце опуска
С помощью рассеивающего экрана
полезный сигнал четко определяется и
измеряемая величина при почти пустом
резервуаре и уровне заполнения 0 %
надежно выделяется.
Вместо экрана опуск или отводная труба
могут быть оборудованы на конце также
трубчатым отводом. Он отражает часть
радарных сигналов, которые пронизывают
заполняющий материал, диффузионно в
сторону, и уменьшает этим сильное эхо от
конца трубы или дна резервуара.
