28 VEGAPULS 41 – 4 … 20 mA
Монтаж и установка
Неверное напрвление поляризации

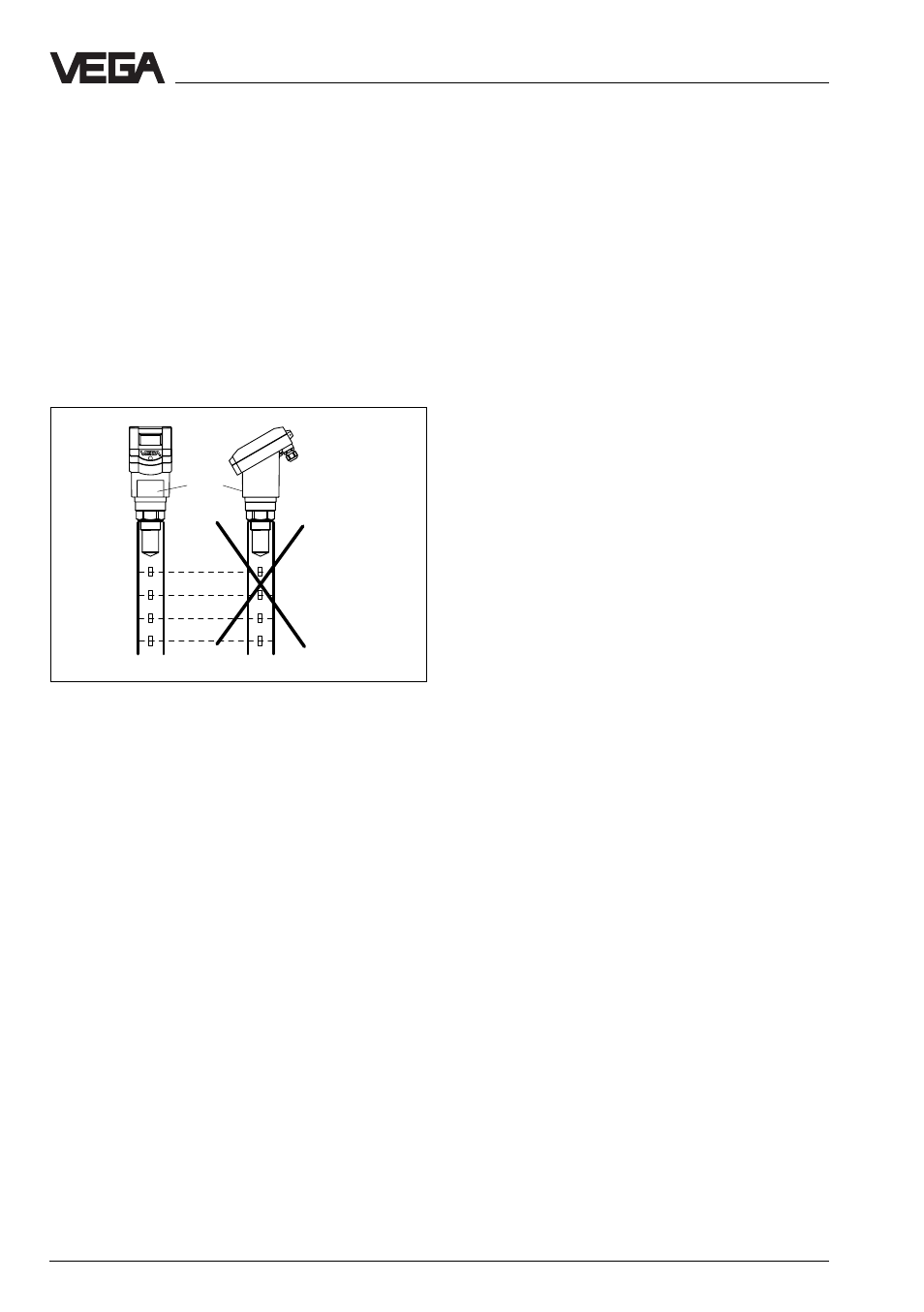

При измерении в волноводной трубе,
особенно с отверстиями для
перемешивания, важно, чтобы радарный
датчик был направлен к рядам отверстий.
Ряды отверстий волноводной трубы,
размещенные в два ряда со смещением в
180°, должны находиться в одной
плоскости с направлением поляризации
радарного сигнала. Направление
поляризации лежит в плоскости, на
которой укреплен типовой шильдик
VEGAPULS на волноводной трубе: датчик должен
быть ориентирован с типовым шильдиком на ряд
отверстий.
Неправильно
Правильно
Типовой
шильдик
