20 VEGAPULS 41 – 4 … 20 mA
Использование направляющих труб
При очень неровных внутренних
поверхностях труб, например из-за
сильных следов ржавчины на отводных
трубах или при больших соединительных
отверстиях труб, также при отводных
трубах с внутренним диаметром больше
чем 100 mm, рекомендуется применение
направляющих труб в уже имеющихся
отводных трубах. Это уменьшает уровень
шумов и значительно увеличивает
надежность измерения. Фланец
направляющей трубы монтируется при
этом просто как промежуточный фланец
между фланцами резервуара и датчика.
Соединения с отводной трубой
Соединения с отводными трубами должны
исполняться так, чтоб отражения от
стенок соединительных труб были как
можно малыми. Это важно прежде всего
при соединениях выравнивания давления
в верхней части трубы. Обратите
внимание на следующие моменты:
• Использовать возможно маленькие
отверстия для соединения.
• Диаметр соединительных труб не
должен превышать 1/3 диаметра
отводной трубы.
• Соединительные трубы не должны
выступать внутрь отводной трубы.
• Следует избегать больших сварных
швов.
• Дополнительные соединения в отводной
трубе должны находиться в той же
плоскости, что и соединения
выравнивающих отверстий (друг над
другом или сдвинуты на 180° ).
Монтаж и установка

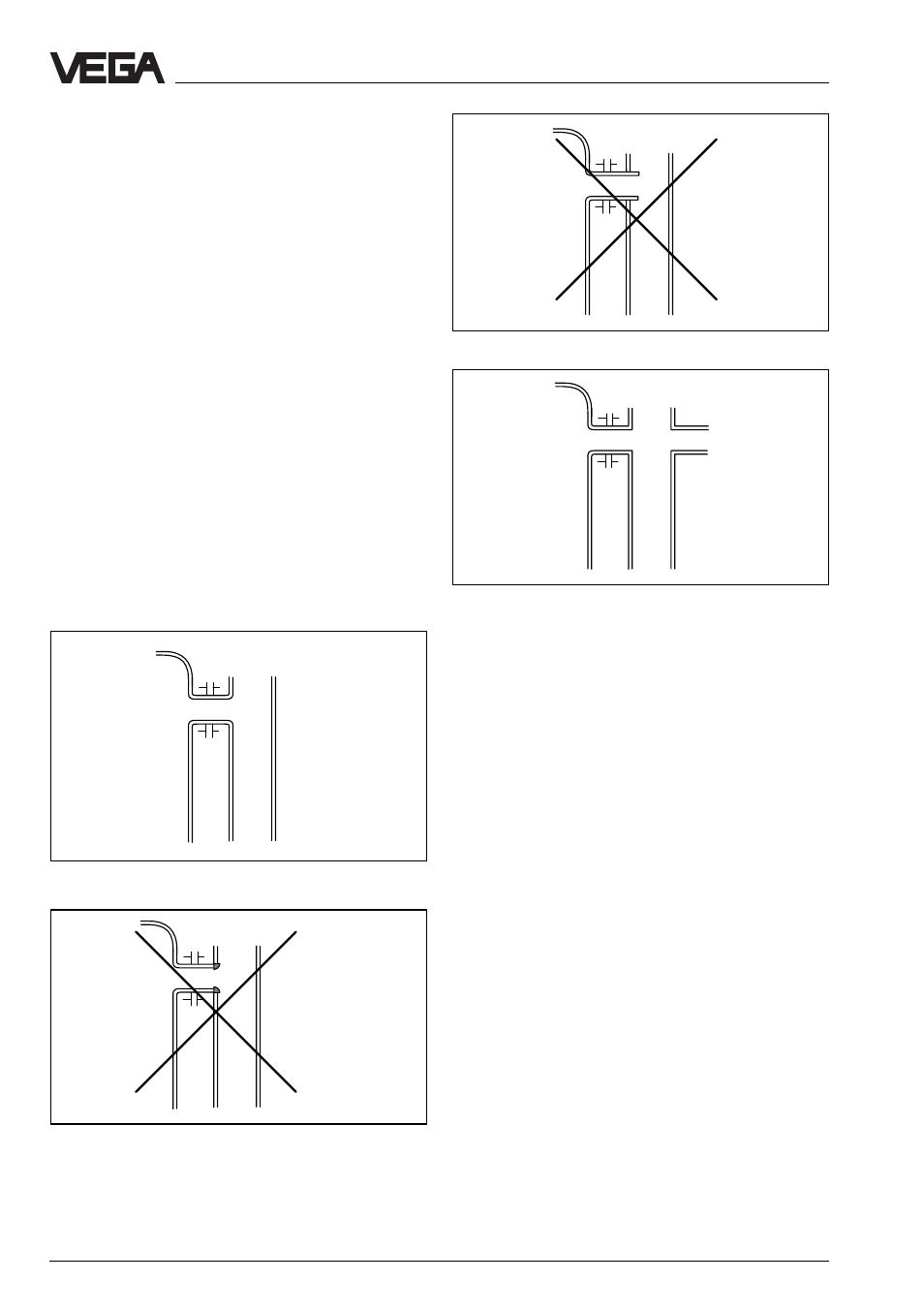

Оптимальное соединение с отводной трубой
В соединении трубы большой сварной шов
Соединительная труба выступает
Дополнительное соединение в отводной трубе в
одной плоскости
