24 VEGAPULS 41 – 4 … 20 mA
Монтаж и установка

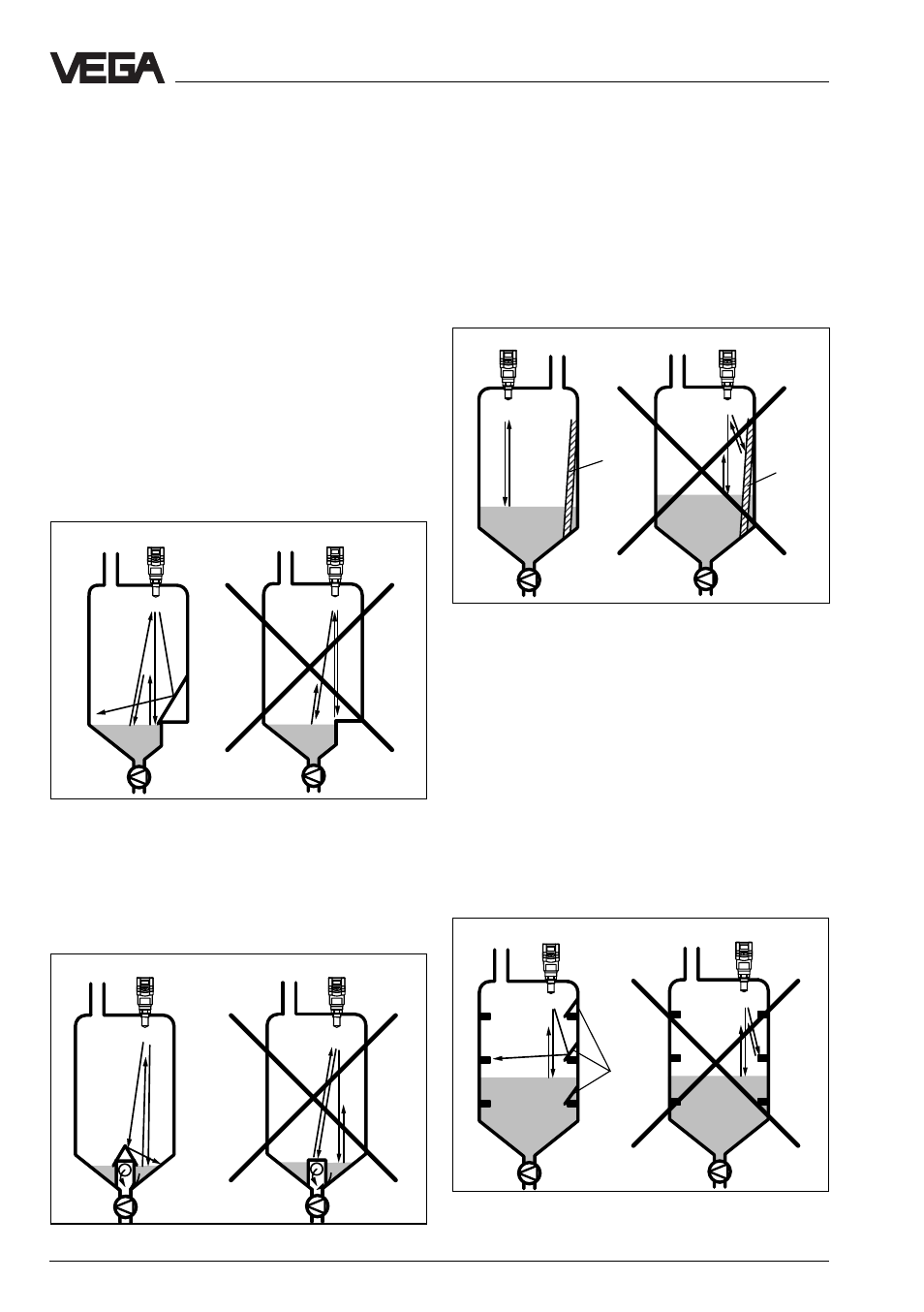

2.4 Ложные эхо
Место установки радарного датчика
должно быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
заполняющие материалы не пересекались
с радарным сигналом. Следующие
примеры и указания покажут Вам
наиболее частые проблемы измерения и
помогут их избежать.
Выступы резервуаров
Формы резервуаров с плоскими
выступами могут затруднять измерения
из-за сильного ложного эхо-сигнала.
Экраны над этими выступами рассеивают
ложные эхо и гарантируют надежные
измерения.
Правильно Неправильно
Плоские выступы резервуаров
Впускной коллектор, например для
смешивания материала, с плоской
обращенной к датчику поверхностью,
закрывается наклонным экраном. В
результате ложное эхо рассеивается
Выступы резервуара( впускная труба)
Правильно Неправильно
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто вызывают
ложные эхо.При пректировании мест
измерения обратите внимание на
беспрепятственный доступ радарного
сигнала к заполняющему материалу.
Лестница
Лестница
Правильно Неправильно
Встроенные конструкции резервуара
Распорки резервуаров
Распорки резервуаров могут, как и другие
встроенные конструкции, быть причиной
ложных эхо, накладывающихся на
полезное эхо. Маленькие экраны
действенно предотвращают прямое
отражение ложных эхо. Ложные эхо
рассеиваются диффузно в пространстве
и отфильтровываются измерительной
электроникой как „эхошумы“.
Распорки резервуара
Правильно Неправильно
Экраны
