Коды ошибок:
E013
Отсутствие действительного
замеренного значения
- датчик в фазе пуска
- отсутствие полезного эхо
E017
Интервал настройки слишком мал
E036
Отсутствие пригодной программы
датчика
- датчик должен получить новое
программирование (сервис)
- сообщение об ошибках
появляется во время проведения
программирования
E040
Ошибка технического обеспечения,
дефект электроники
Этапы управления
В конце этой главы Вы найдете полный
план меню модуля управления MINICOM.
Пуск датчика в эксплуатацию проводите
в следующей пронумерованной
последовательности:
1. Измерение в трубе производить только
в том случае,если это измерение в
опуске.
2. Диапазон измерения
3. Настройка
4. Формирование сигнала
5. Условия измерения
6. Запоминающее устройство для ложных
эхо (только в случае появления ошибок
измерения ).
7. Индикация полезного и шумового уровня
8. Выходы Далее Вы найдете в этапах
управления 1 … 8 короткие пояснения.
1. Измерения в опуске
Ввод данных необходим, если датчик
монтируется на опуске (волновод или
отводная труба). При измерении в опуске
Вы должны замерить расстояние лотом и
соответственно корригировать индикацию
замеренного значения (возможно
отклонение от замеренного лотом
расстояния в несколько процентов). В
будущем корригирует также датчик
фазовое отклонение радарных сигналов в
опуске и показывает действительный
уровень наполнения в опуске
(измерительной трубе).

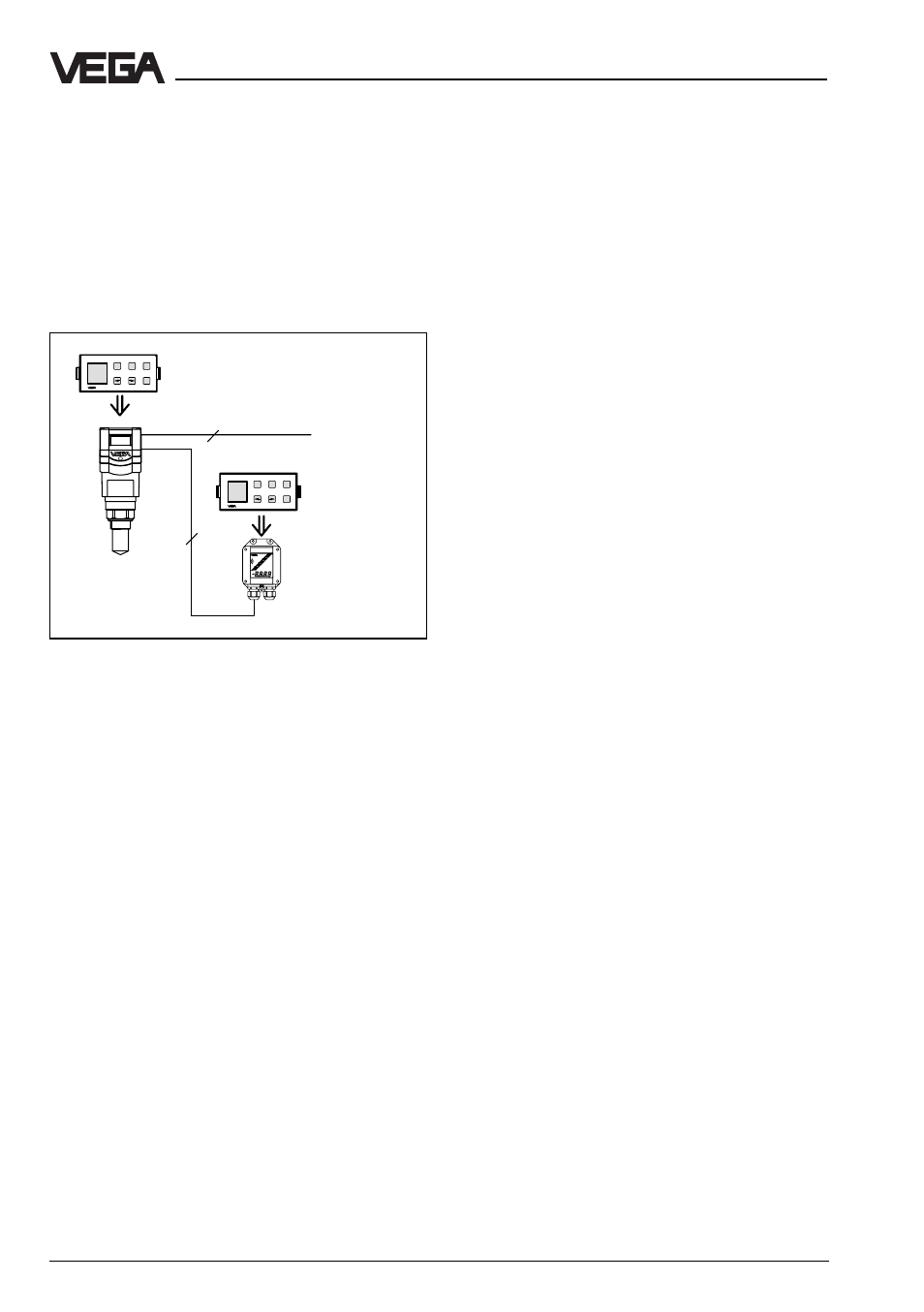

5.3 Управление с помощью
модуля MINICOM
Также как с ПЭВМ Вы можете управлять
датчиком с помощью небольшого
съемного модуля MINICOM. Модуль
управления для этого вставляется в
датчик или во внешний индикаторный
прибор.
При обслуживании с модулем управления
доступны все сенсорные варианты (опции
управления) как с ПЭВМ и программой
управления VVO. Управление с MINICOM
все-таки немного иное. Не доступен ввод
собственной кривой линеаризации.
Вы производите управление с помощью
6 кнопок модуля. Небольшой дисплей
выдает наряду с замеренными
значениями в коротких фразах
ответные сообщения о пунктах
меню или о числовом значении ввода в
меню.
Количество информации небольшого
дисплея, конечно, нельзя сравнить
с обслуживающей программой VVO,
но и с небольшим MINICOM можно быстро
и напрямую провести Ваши установки.
Пуск в эксплуатацию
4 ... 20 mA
2
4
-
+
ESC
OK
Tank 1
m (d)
12.345
-
+
ESC
OK
Tank 1
m (d)
12.345
