VEGAPULS 41 – 4 … 20 mA 21
ш 5...15
ш 5...15
Монтаж и установка

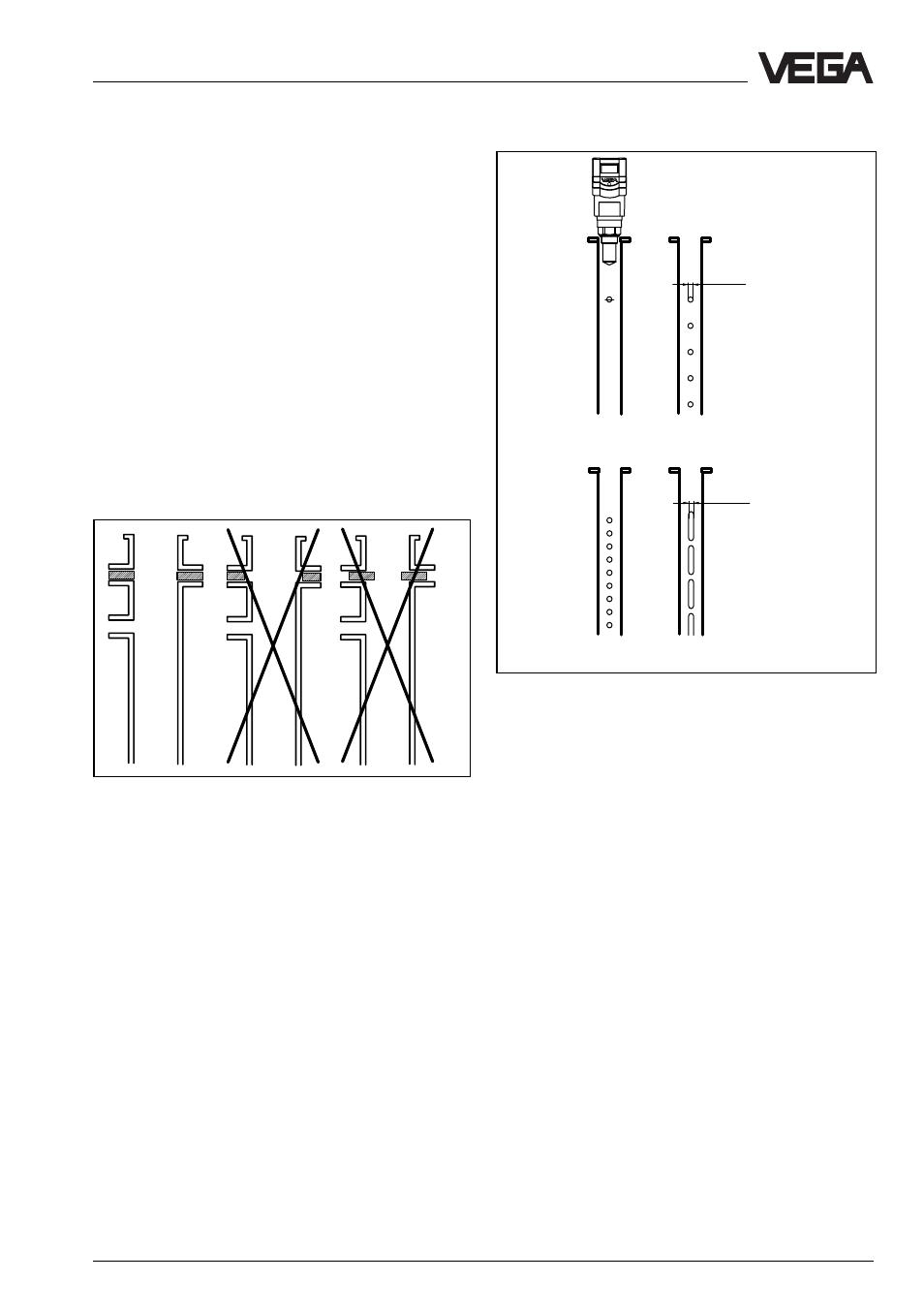

Фланцевые соединения в отводных трубах
Уплотнения при соединении и
удлинении труб
Микроволны особенно чувствительно
реагируют на щели при соединении
фланцев. Некачественное соединение
может привести к отдельным отражениям
или повышенному шуму сигнала. При этом
нужно учитывать следующие пункты:
• Используемое уплотнение должно
соответствовать внутреннему диаметру
трубы.
• Должны использоваться, по
возможности, электропроводные
уплотнения, как, например, PTFE или
графит.
• На напрвляющей трубе должно
находиться как можно меньше мест с
уплотнениями.
Налипающие заполняющие
материалы
При неналипающих или слабо налипающих
заполняющих материалах выбирайте
волновод с номинальной шириной
например 50 mm. Радарные датчики
VEGAPULS 41 с 26 GHz-технологией
относительно нечувствительны к
налипаниям в измерительной трубе. Тем не
менее налипания не должны приводить к
„зарастанию“измерительной трубы.
У заполняющих материалов с сильными
налипаниями выбор DN 80 до max. DN 100
опуска/волновода делает несмотря на это
измерения возможными. У заполняющих
материалов, которые имеют склонность к
сильному налипанию, измерение в опуске
невозможно.
гомогенная
жидкость слабо негомогенная
жидкость
негомогенная жидкость
Отверстия в волноводной трубе для смешивания
негомогенных материалов
Если Вы хотите измерить негомогенные
или слоистые заполняющие материалы
трубчатой антенной, то труба должна
быть снабжена круглыми отверстиями,
длинными щелями или прорезями.Эти
отверстия гарантируют, что жидкость в
трубе перемешивается и соответствует
остальной жидкости резервуара
Предусмотрите отверстия тем чаще, чем
более негамогенен измеряемый
заполняющий материал.
Отверстия или прорези должны быть
размещены из соображения поляризации
радарного сигнала в два ряда, сдвинутые
на 180°. Монтаж радарного датчика
производится тогда так, чтобы шильдик
датчика находился на одной оси с рядами
отверстий.
Каждая широкая прорезь вызывает
ложные эхо. Поэтому прорези не должны
быть шире, чем 10 mm , чтобы уровень
шумов сигнала был небольшим.
Закругленные концы прорезей лучше, чем
прямоугольные.
Измерение в опуске негомогенных
заполняющих материалов
