4 VEGAPULS 41 – 4 … 20 mA
Быстрый старт
Быстрый старт
Во многих применениях радарный датчик
после включения питающего напряжения
сразу же показывает дистанцию
заполняющего материала. Вы только
должны провести настройку с
заполненным и пустым резервуаром, так
что при желаемой Вами дистанции пустого
резервуара выдается 4 mA и при
дистанции полного резервуара - 20 mA.
Хотя всегда имеет смысл, особенно при
затрудненных условиях измерения
(Технологические емкости, мешалки,
поток заполдняющего материала,
встроенные конструкции резервуара)
провести установку датчиков, см. главу „5
Пуск в эксплуатацию.

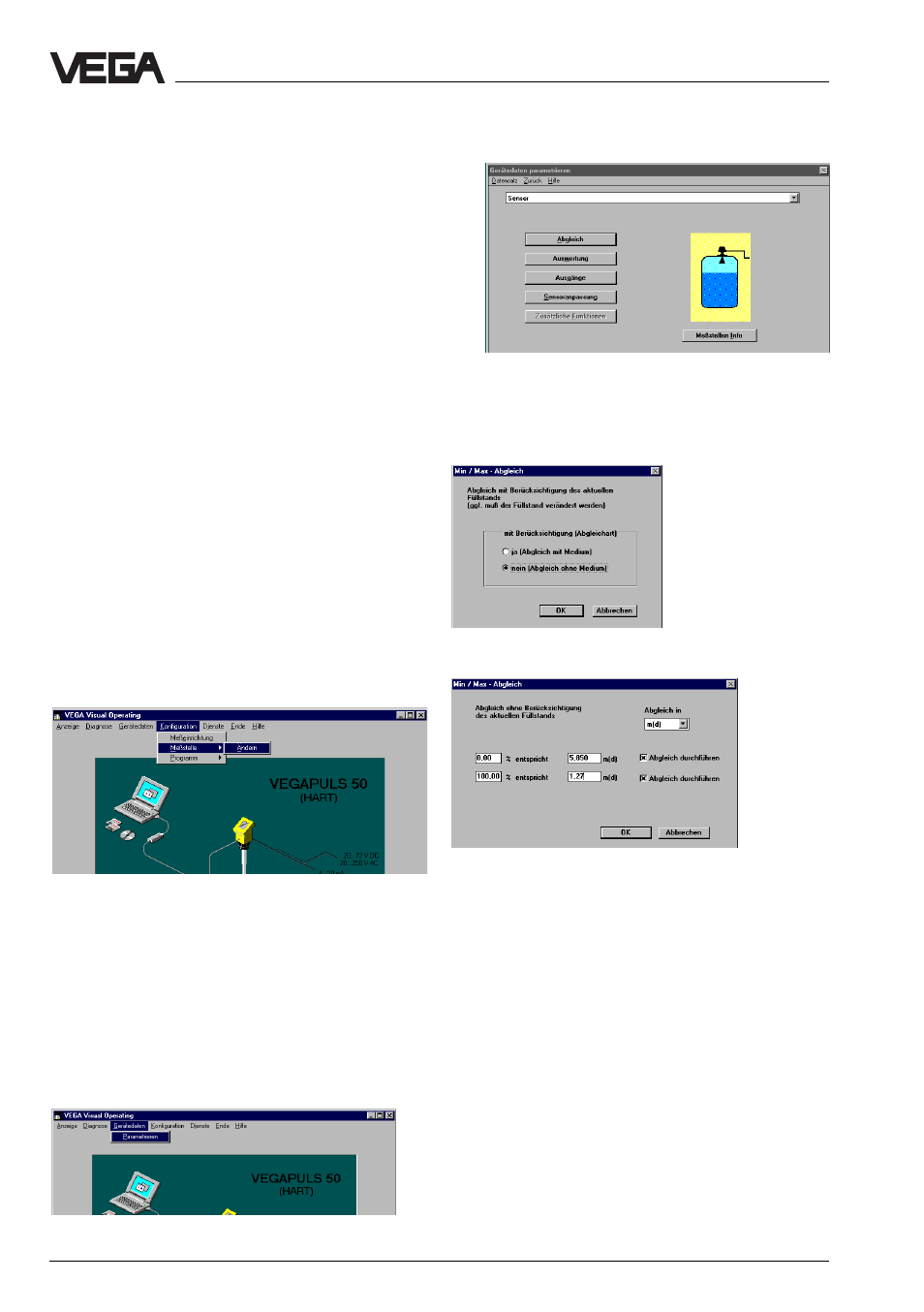

Быстрый старт с ПЭВМ
Конфигурация
Стартуйте программное обеспечение
VVO і 2.70 с уровнем входа „Planning.
• Нажмите на... …
… и дайте месту измерения имя.
• Выберите под „Application“ например
„Level“.
• Подтвердите с „OK“.
Настройка
• Нажмите на „Instrument data/Parameter
adjustment“.
• Нажмите в окне „Abgleich“ на „Min/Max-
adjustment“ и выберите „no
(Adjustment without medium)“ в
следующем окне „Min/Max-Abgleich“.
• Нажмите на „OK“.
• Задайте расстояние датчика до
поверхности заполняющего материала
при 0 % (пусто) и при 100 % (полно) в
метрах.
• Активируйте оба „Carry out
adjustment“ и нажмите на „OK“.
Вы находитесь снова в окне „Adjustment.
• Нажмите в окне „Adjustment“ на „Quit“.
При заданной дистанции пустого
резервуара датчик выдает 4 mA и при
дистанции полного 20mA. В примере
датчик выдает дистанцию до
заполняющего материала от 5,85 m до
1,27 m как сигнал 4 … 20 mA.
• Нажмите затем на „Adjustment“.
