Исполнение с пластмассовым корпусом, Двухпроводная техника в пластмассовом корпусе, Четырехпроводная техника в пластмассовом корпусе – Инструкция по эксплуатации VEGA VEGAPULS 41 4 … 20 mA; HART compact sensor
Страница 32: Электрическое подключение, Loop powered), Раздельное питание)
32
VEGAPULS 41 – 4 … 20 mA
Электрическое подключение
+
-
+
-
2.23274
1
(+) L1
2
Communication
8
7
6
5
Display
4-20mA
4-
+3
N
-
OK
+
ESC
Tank 1
m (d)
12.345
+
-
Display
5
6
7
8
Communication
2 -
+
4-20mA
1
2.23272
-
OK
+
ESC
Tank 1
m (d)
12.345

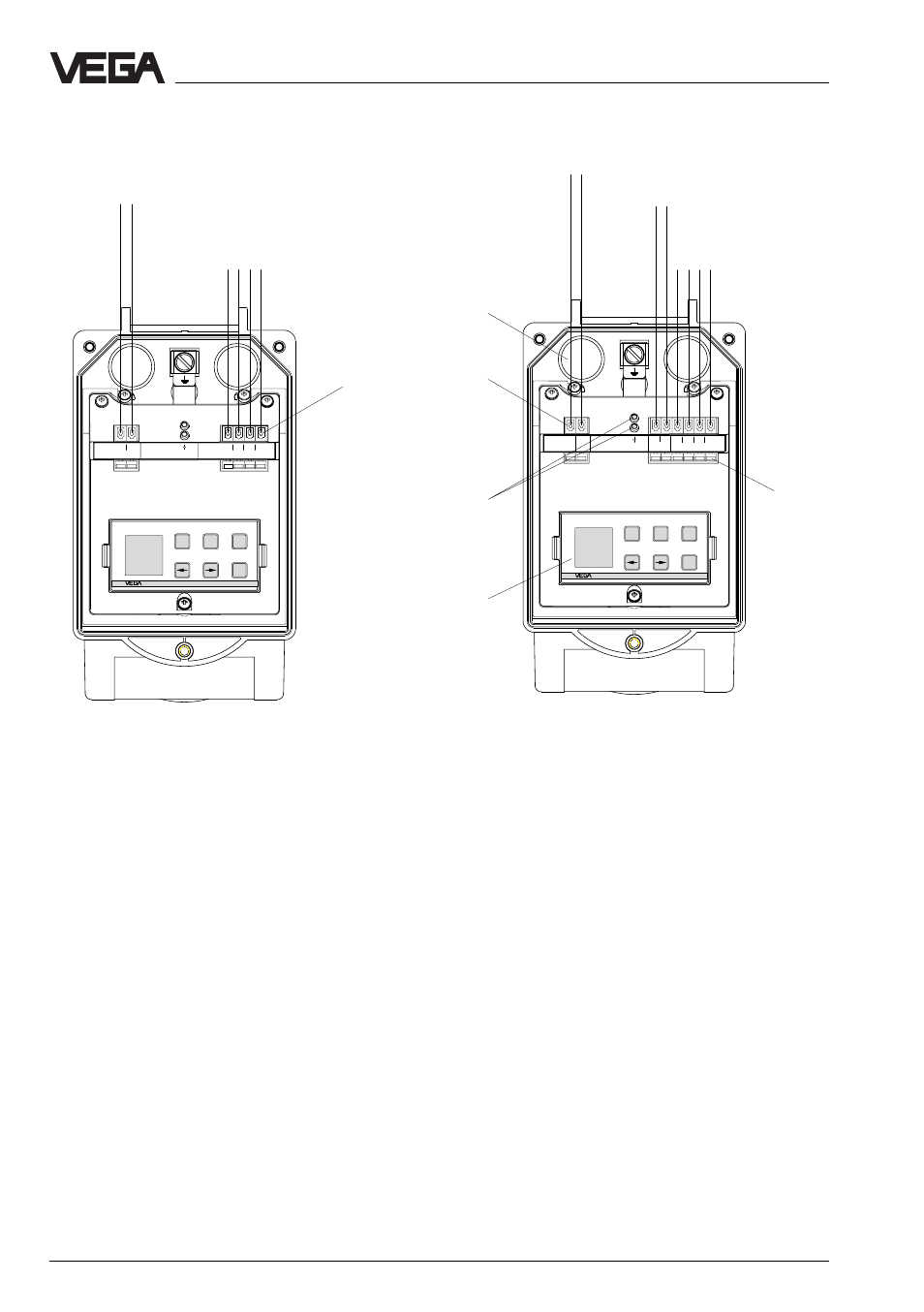

Исполнение с пластмассовым корпусом
Энергоснабжение 4 … 20 mA
(пассивный)
1)
К индикатроному дисплею в крышке
датчика или внешнему индикатору
VEGADIS 50
Двухпроводная техника в
пластмассовом корпусе
(loop powered)
1)
4 … 20 mA пассивный означает,что датчик
принимает зависящий от уровня наполнения
ток 4 … 20 mA (потребитель).
Подключающие
клеммы (max. 2,5 mm
2
диаметр)
Вставляемый
модуль
MINICOM
Гнезда для
подключения HART
®
-
прибора ручного
управления или
VEGACONNECT
Кабельный
ввод M20 x 1,5
Питающее напряжение
4 … 20 mA (активный)
2 )
К индикаторному
дисплею в крышке
датчика или внешнему
индикатору
Лопасти
отверстия
2)
4 … 20 mA активный означает, что датчик
отдает зависящий от уровня наполнения ток
4 … 20 mA (источник тока).
Четырехпроводная техника в
пластмассовом корпусе
(Раздельное питание)
