Электрическое подключение
3.4 Построение измерительных
систем
Измерительная система состоит из
датчика с выходным сигналом 4 … 20 mA
и узла, который оценивает или
обрабатывает сигнал тока
пропорционально уровню наполнения.
На следующих страницах Вы найдете
различные конфигурации приборов,
обозначающиеся как измерительные
системы и включающие в себя
устройства формирования сигнала.

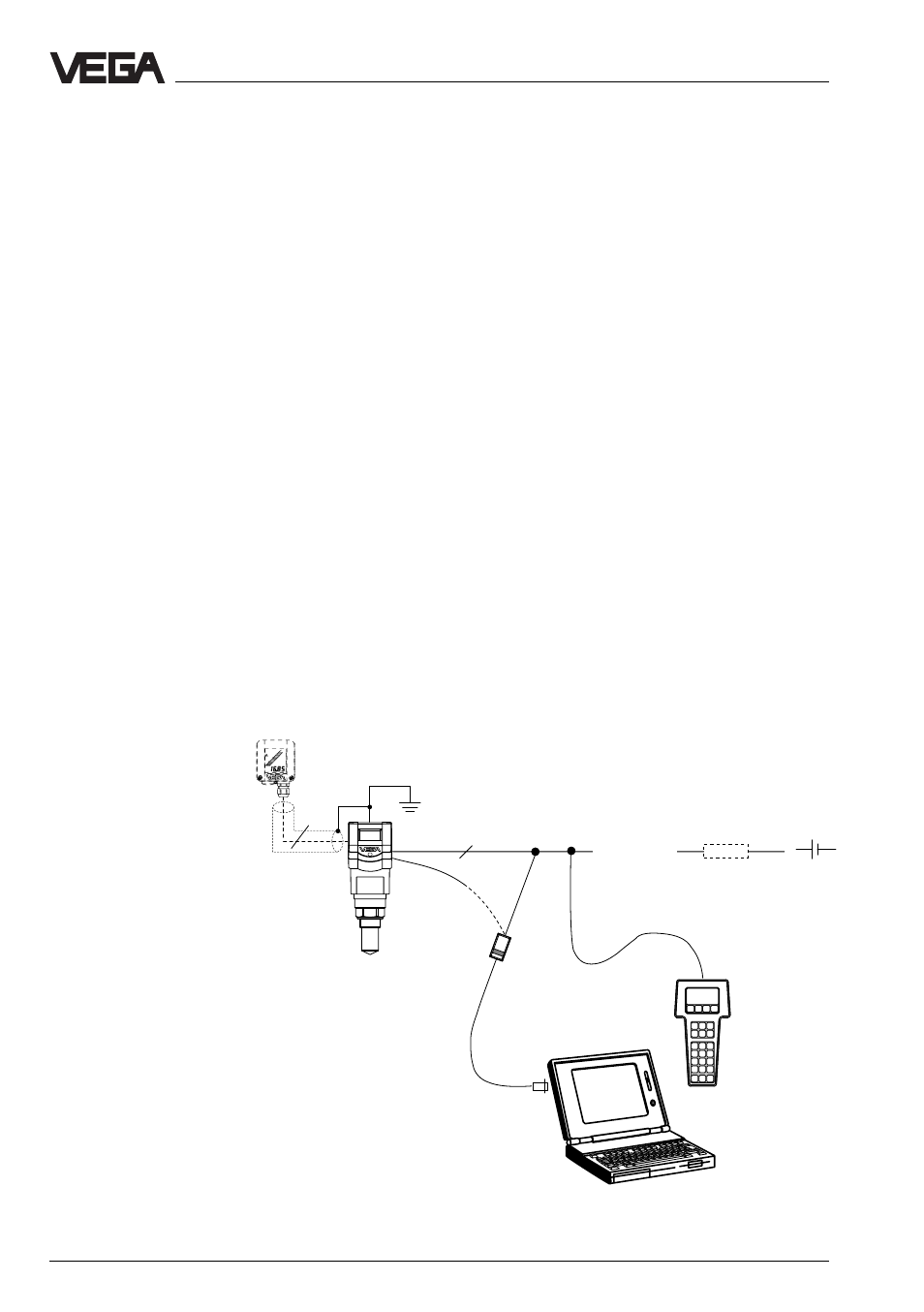

Измерительная система с VEGAPULS 41 на любом месте 4 … 20 mA-
формирования сигнала
• 2-проводная техника (loop powered), питание и выходной сигнал через 2-жильный
провод.
• Выходной сигнал 4 … 20 mA (пассивный).
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией
(возможен монтаж на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления и модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50).
HART
®
-прибор
ручного
управления
Измерительные системы в
двухпроводной технике:
• 4 … 20 mA без устройства
формирования сигнала, (внизу)
• 4 … 20 mA на активной SPS, (стр. 37)
• 4 … 20 mA в Ex-области на активной
SPS (Ex ia стр. 39, Ex d стр. 42)
• 4 … 20 mA в Ex-области на пассивной
SPS, (стр. 40)
• 4 … 20 mA в Ex-области на
индикаторном устройстве VEGADIS 371
Ex, (стр. 41)
Измерительные системы в 4-
проводной технике:
• 4 … 20 mA без устройства
формирования сигнала, (не-Ex стр. 38,
Ex d стр. 42)
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA
сигнальному проводу меньше чем 250 Ohm , то
на время управления в подключающий провод
должно быть включено сопротивлениечтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
слишком ослаблен или коротко замкнут
из-за слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровая связь
с ПЭВМ не гарантировалась бы.
