26
VEGAPULS 41 – 4 … 20 mA
Монтаж и установка
Базовая
плоскость

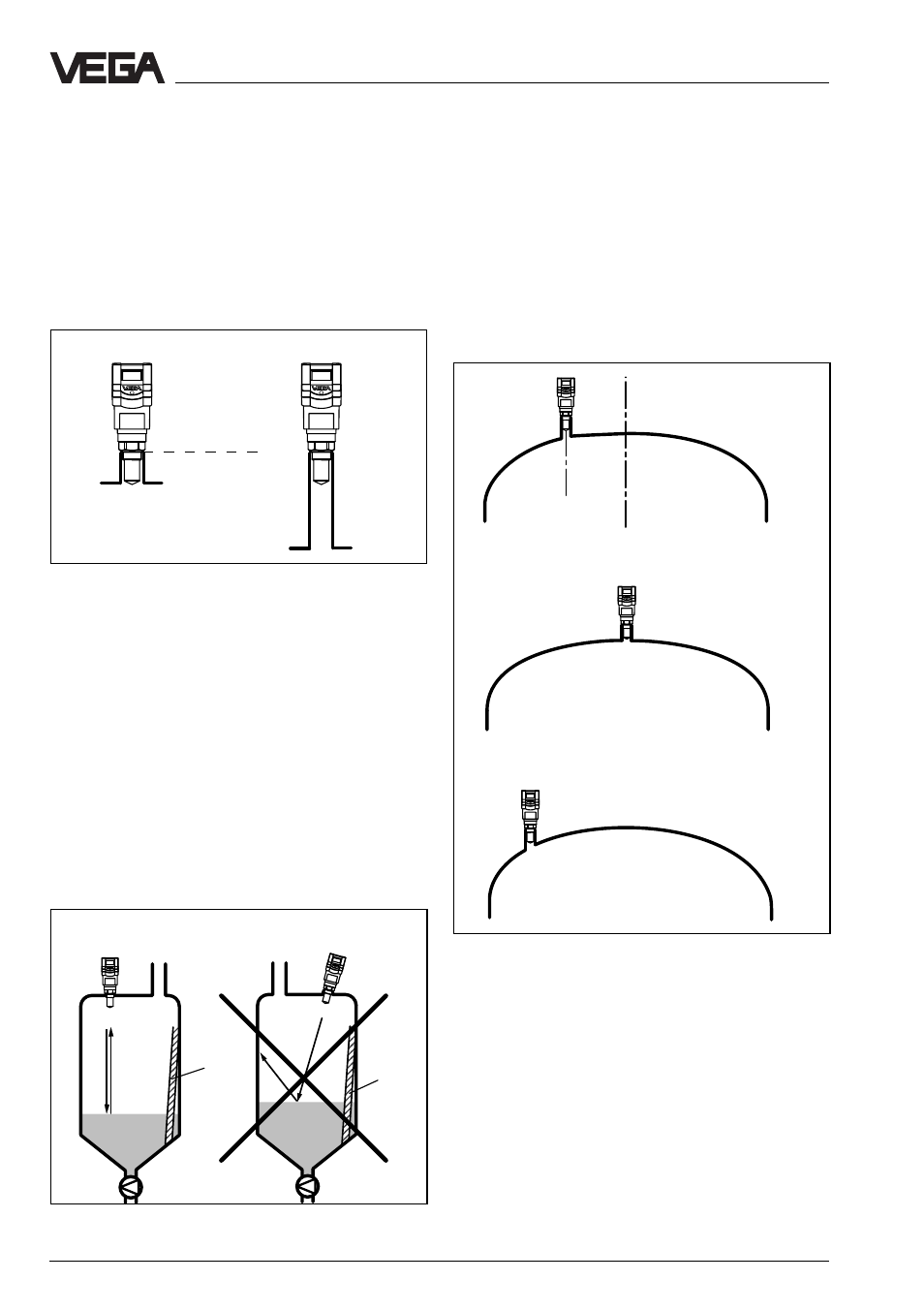

2.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком
длинный патрубок возникают сильные
ложные эхо, осложняющие измерения.
Обратите внимание на то, чтобы рупорная
антенна выступала из патрубка.
Неправильно
Правильно
Рупорная антенна: правильная и неправильная
длина патрубка
Неправильная ориентация на
поверхность заполняющего
материала
Установка датчика, когда он не направлен
на поверхность заполняющего материала,
приводит к ослаблению измерительного
сигнала. Направьте ось датчика по
возможности перпендикулярно к
поверхности заполняющего материала,
чтобы достичь оптимальных результатов
измерений.
Правильно Неправильно
Лестница
Лестница
Направление датчика перпендикулярно к
поверхности заполняющего материала
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши
резервуаров влияют на радарный сигнал
как выпуклое зеркало. Если радарный
датчик расположен в центре такой
параболической крыши,то он получает
усиленные ложные эхо-сигналы.
Оптимальный монтаж, как правило, на
половине радиуса резервуара от
середины
Правильно
Неправильно
Неправильно
Монтаж на резервуаре с параболической крышей
Датчик расположен слишком близко
к стенке резервуара
Если радарный датчик монтируется
слишком близко к стенке резервуара, то
это может выхвать сильный ложный эхо-
сигнал. Выступы резервуаров, налипания,
клепки, винты или сварные швы
накладывают свое эхо на полезный эхо-
сигнал. Обратите поэтому внимание на
достаточное расстояние датчика от
стенки резервуара.
