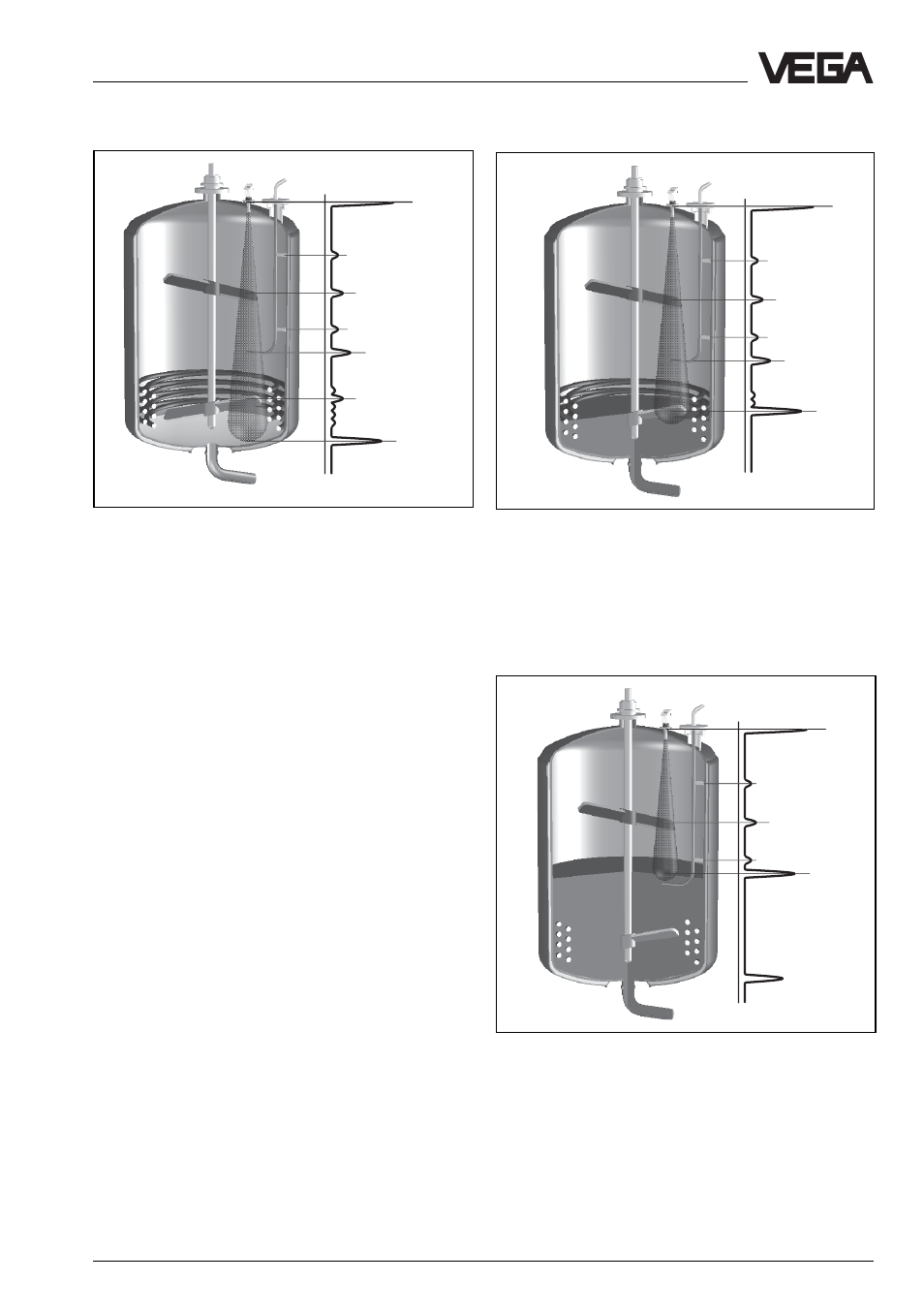

Резервуар пуст
При незаполненном резервуаре Вы видите
эхо встроенных конструкций в области
излучаемого конуса.Рядом с большим эхо
дна резервуара Вы видите ряд других эхо.
Ложные эхо встроенных конструкций при
записи ложных эхо вводятся в память.
Поэтому запись ложных эхо должна
производиться при пустом резервуаре.
Ложные эхо сверху:
- первое закрепление впускной трубы
- верхняя лопасть мешалки
- второе закрепление впускной трубы
- искривленная впускная труба
- верхний змеевик
- нижняя лопасть мешалки
- змеевик
- дно резервуара
1
/
4
наполненный
При наполнении эхо от дна резервуара
заменяется эхом от заполняющего
материала.
1
/
2
наполненный
Эхо заполняющего материала движется к
середине измеряемой дистанции. На конце
измеряемой дистанции Вы видите эхо там,
где при пустом резервуаре было эхо дна
резервуара.
Это эхо является множественным эхо
заполняющего материала и находится на
расстоянии вдвое большем чем эхо
заполняющего материала.
