3 обслуживание, Управление с помощью пэвм – Инструкция по эксплуатации VEGA VEGAPULS 41 4 … 20 mA; HART compact sensor
Страница 10
10
VEGAPULS 41 – 4 … 20 mA
2
2
SPS
2
2
4 ...20 mA
Описание прибора
1.3 Обслуживание
Каждое измерение уникально, поэтому
каждому радарному датчику должна быть
сообщена некоторая основная
информация о его задаче измерения иоб
измеряемой среде. Наряду с „Настройкой
с полным и пустым резервуаром“
радарные датчики VEGAPULS имеют
множество других установок и
обслуживаний.
Вы обслуживаете и параметрируете
радарные датчики для этого с помощью
- ПЭВМ
- Съемного модуля управления MINICOM
- Ручного прибора управления HART
®
Управление с помощью ПЭВМ
Пуск в эксплуатацию и установка
радарных датчиков проводятся как
правило на ПЭВМ с помощью программы
управления VEGA Visual Operating (VVO)
под Windows
®
.
Программа позволяет Вам с
помощью рисунков, графиков и
визуализации процесса быстро
обслуживать и параметрировать прибор.

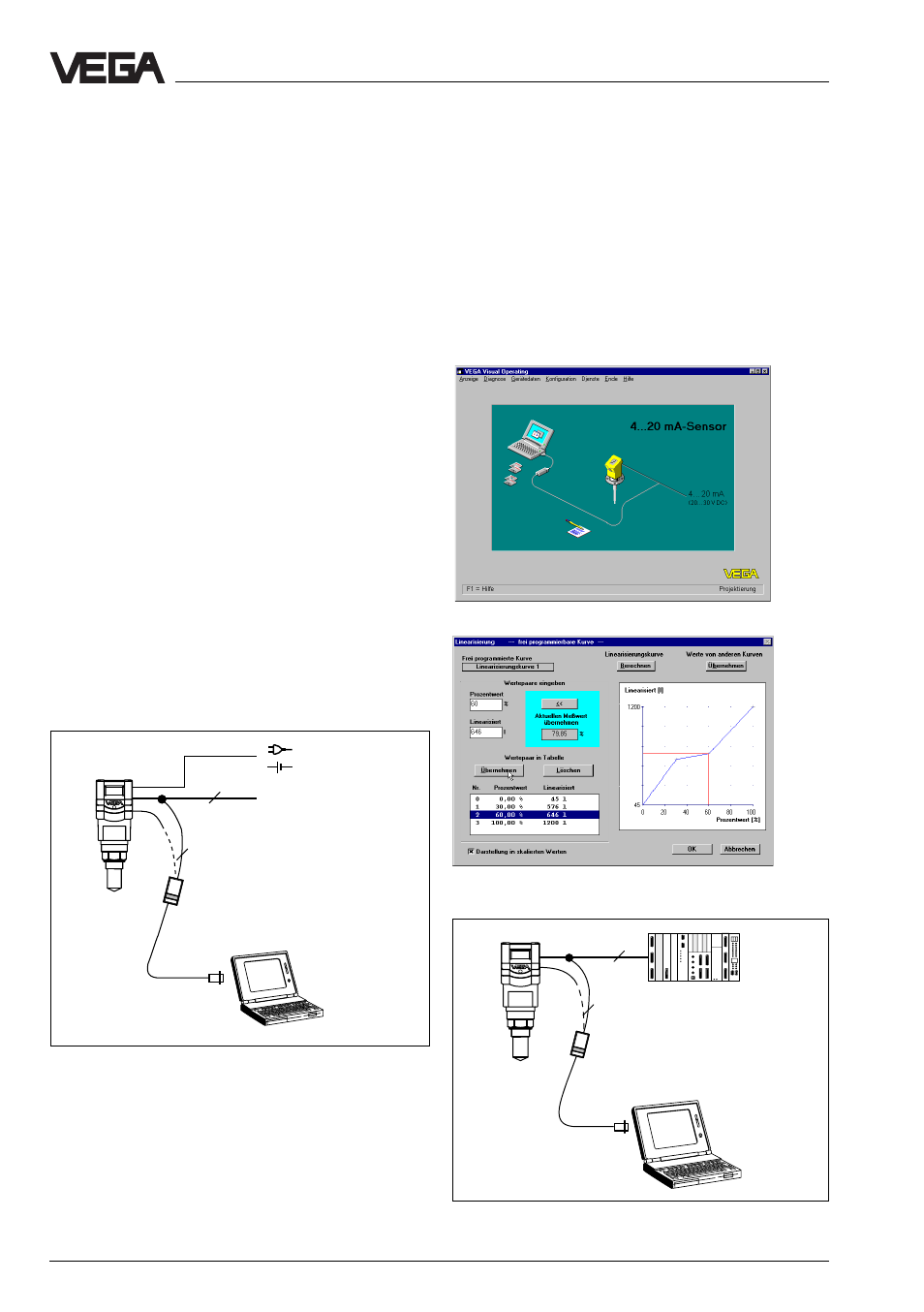

Обслуживание с помощью ПЭВМ на аналоговом
4 … 20 mA-сигнальном и питающем проводе или
напрямую в датчике (четырехпроводный датчик)
Указание:
Обслуживающая программа VVO должна
иметь версию 2.70 или больше.
ПЭВМ может быть подключена
непосредственно к датчику или в любом
месте сигнальной линии. Подключение
производится через двухпроводной
соединительный адаптер VEGACONNECT 3
с помощью клемм. Данные настройки и
параметрирования могут быть введены в
память ПЭВМ с помощью программного
обеспечения и защищены паролем.
Установки при необходимости могут
быстро переноситься на другие датчики.
Программа управления распознает тип датчика
Визуализированный ввод кривой линеаризации
резервуара
Управление с ПЭВМ на 4 … 20 mA сигнальном или
питающем проводе или напрямую в датчике (на
рис. двухпроводной датчик)
