Электрическое подключение
1 )

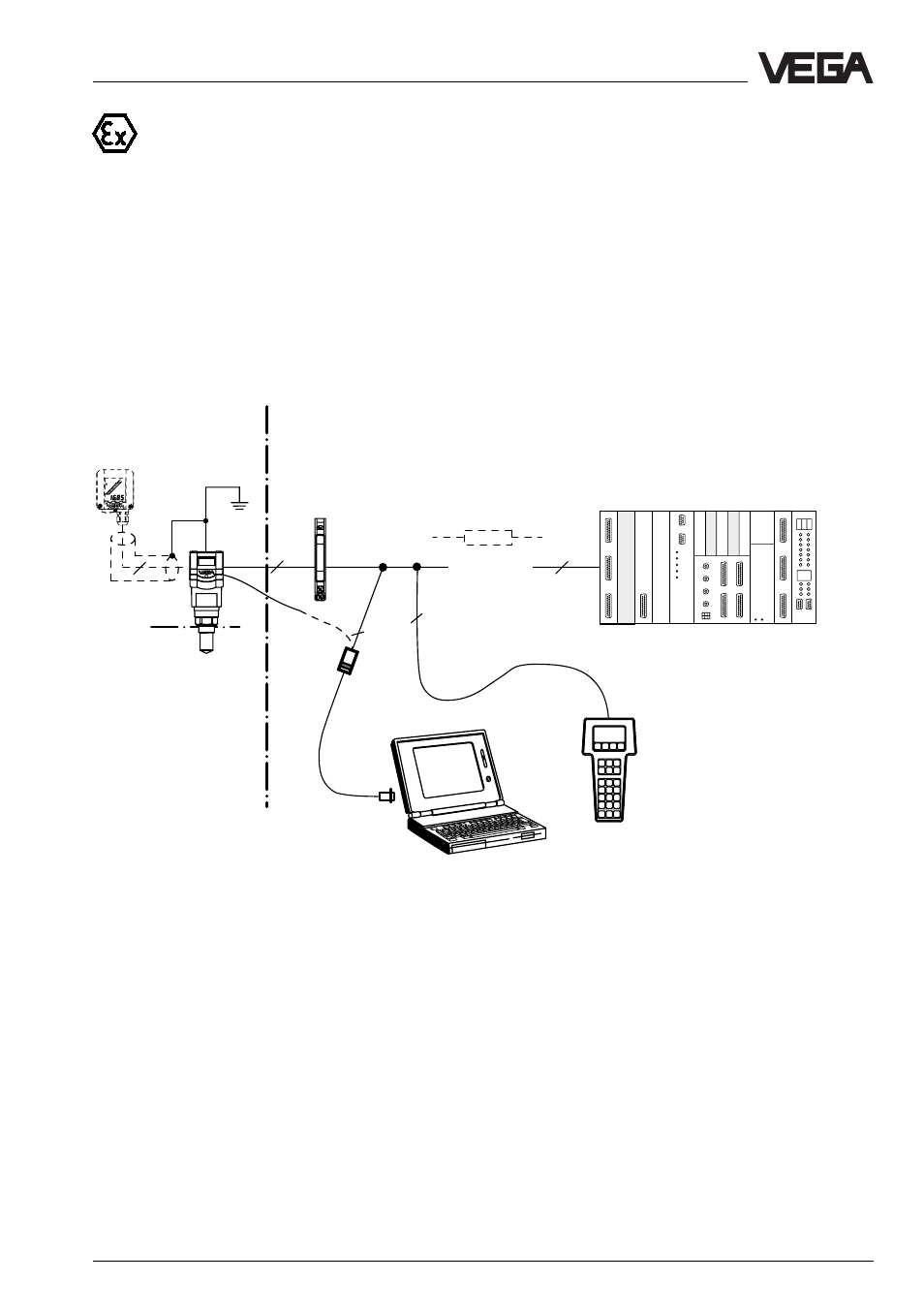

Измерительная система VEGAPULS 41 через разделительный
трансформатор в Ex-области на активной SPS (Ex ia)
• Двухпроводная техника (loop powered), питание через сигнальный провод через SPS;
выходной сигнал 4 … 20 mA (пассивный).
• Разделительный трансформатор переводит не самозащищенный SPS-контур тока в
самозащищенный, благодаря этому датчик может использоваться в Ex-зоне 1 или
Ex-зоне 0.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 m от датчика).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешнее индикаторное устройство VEGADIS 50 ).
Ex-область
Не
Ex-область
VEGADIS 50
EEx ia
Разделительный
трансформатор (например,
сталь)
(см. „6.2 Допуски“)
пассивный
2)
VEGA-
CONNECT
Зона 0
или
Зона 1
SPS (активный)
HART
®
-прибор
ручного
управления
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-выходному
сигналу меньше чем 250 Ohm, то на время
обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровая связь с ПЭВМ была бы не
гарантирована.
2)
4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
изменяющееся сопротивление (потребитель) на
SPS. SPS работает активно, то есть как
источник тока и напряжения.
