VEGAPULS 41 – 4 … 20 mA
Электрическое подключение
2
4 … 20 mA
2
2
4
2

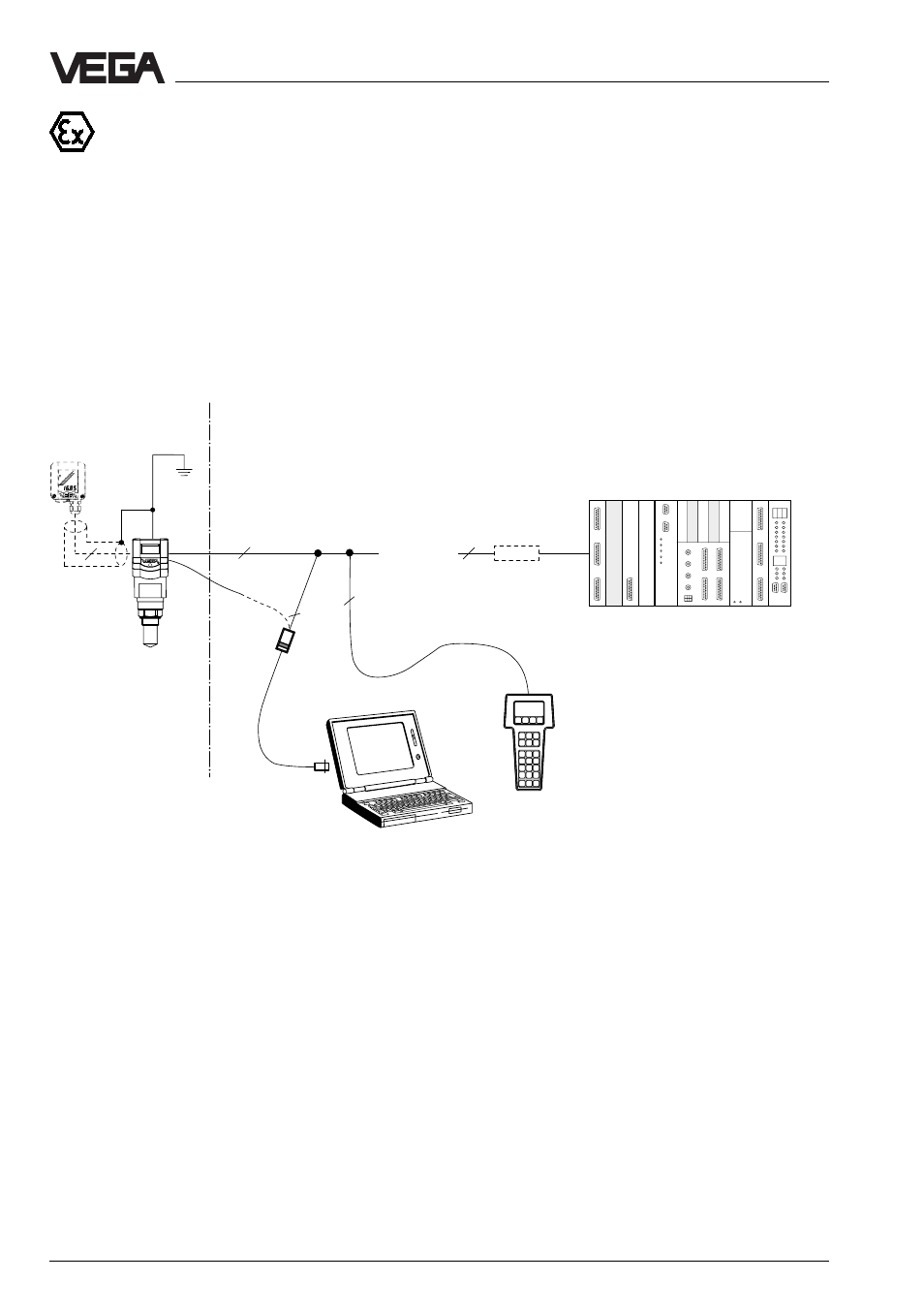

VEGAPULS 41 Ex (loop powered) с непроницаемой коробкой
подключения на активной SPS (Ex d)
• Двухпроводная техника, питание через сигнальный провод от активной SPS на Exd-
коробку подключения для использования в Ex-зоне 1 (VEGAPULS …Ex) или Ex-зоне 0
(VEGAPULS …Ex0).
• Выходной сигнал 4 … 20 mA (пассивный).
• Встроенный в датчик индикатор замеренных значений.
• Вариант внешнего индикаторного прибора (монтируемый на расстоянии до 25 m от
датчика в Ex-области).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор VEGADIS 50).
Ex-область
Не Ex-область
VEGADIS 50 Ex
VEGA-
CONNECT
пассивн
2)
SPS (активный)
HART
®
прибор
ручного
управления
1)
Если сопротивление системы формирования
сигнала, подключенной к 4 … 20 mA-выходному
сигналу меньше чем 250 Ohm, то на время
обслуживания нужно подключить в
соединяющий провод соединение, чтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала,
так что цифровая связь с ПЭВМ или прибором
ручного управления HART была бы не
гарантирована.
2)
4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
изменяющееся сопротивление (потребитель) на
SPS. SPS работает активно, то есть как
источник тока и напряжения.
