Электрическое подключение – Инструкция по эксплуатации VEGA VEGAPULS 41 4 … 20 mA; HART compact sensor
Страница 37
VEGAPULS 41 – 4 … 20 mA
37
2
2
4 … 20 mA
4
2
2
Электрическое подключение
1 )

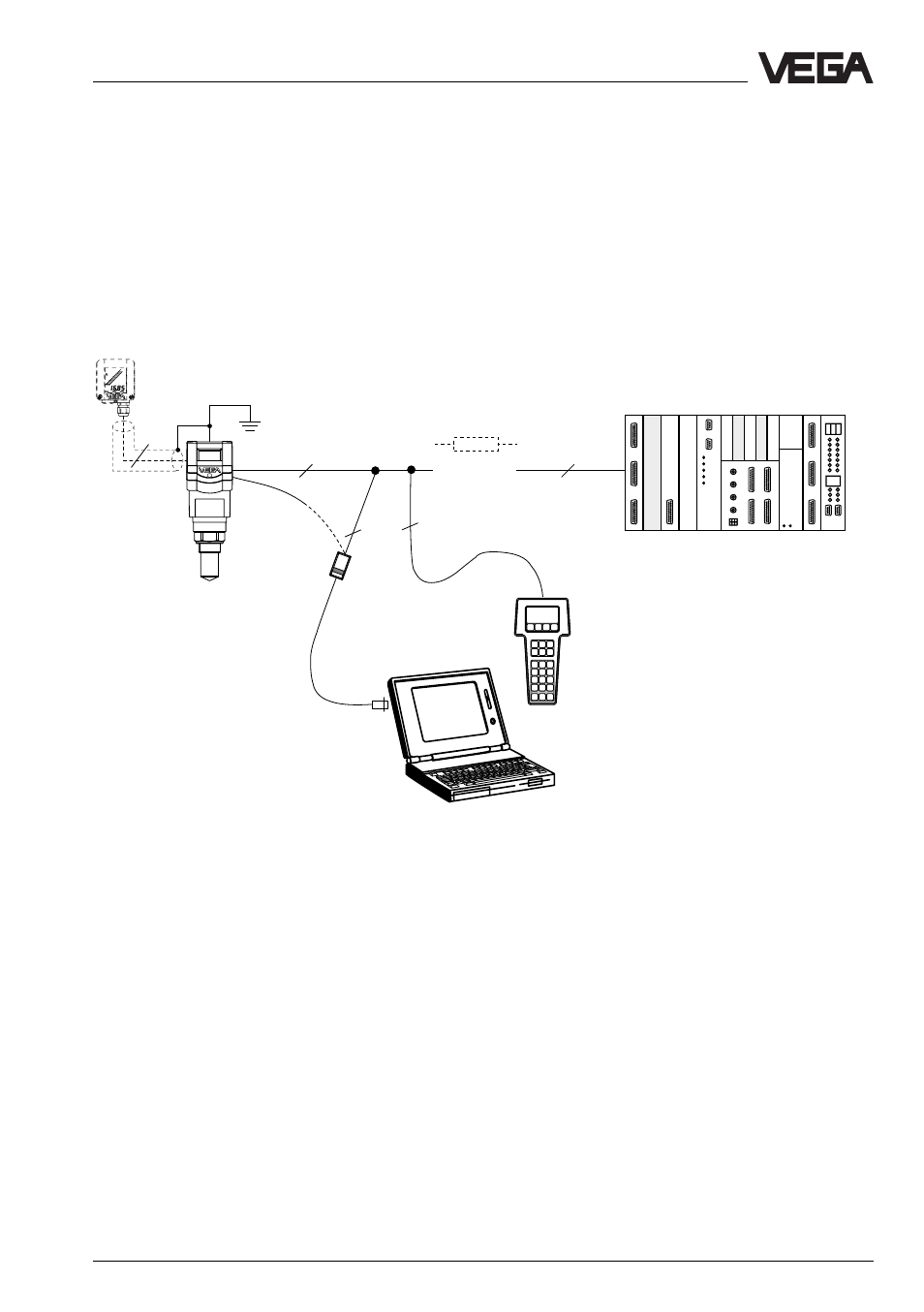

Измерительная система с VEGAPULS 41 на активной SPS
• 2-проводная техника, питание от активной SPS.
• Выходной сигнал 4 … 20 mA (пассивный).
• Интегрированный в датчик индикатор замеренного значения.
• Вариант внешнего индикаторного устройства (монтируемый на расстоянии 25 m от
датчика в Ex-облсти).
• Управление с ПЭВМ, HART
®
-прибором ручного управления или модулем MINICOM
(вставляемый в датчик или во внешний индикаторный прибор).
VEGADIS 50
VEGA-
CONNECT
HART
®
-прибор
ручного
управления
пассив.
2)
SPS (активный)
3)
1)
Если сопротивление системы формирования
сигнала, подключенной к сигнальному проводу 4
… 20 mA меньше чем 250 Ohm, то на время
управления в подключающий провод должно
быть включено сопротивление, чтобы
сохранить сопротивление шлейфа в 250 Ohm.
Цифровой обслуживающий сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного сопротивления
подключенной системы формирования сигнала
так, что цифровое соединение с ПЭВМ было бы
не гарантировано
2)
4 … 20 mA пассивный означает, что датчик
принимает ток в 4 … 20 mA в зависимости от
уровня наполнения. Датчик ведет себя как
меняющееся сопротивление (потребитель) на
SPS.
3)
активный означает, что SPS в качестве
источника напряжения обеспечивает энергией
пассивные датчики.
