22 VEGAPULS 41 – 4 … 20 mA
ø50
> 300 mm
Монтаж и установка
ø 5...15
Типовой
шильдик
Ряд отверстий на одной оси с шильдиком

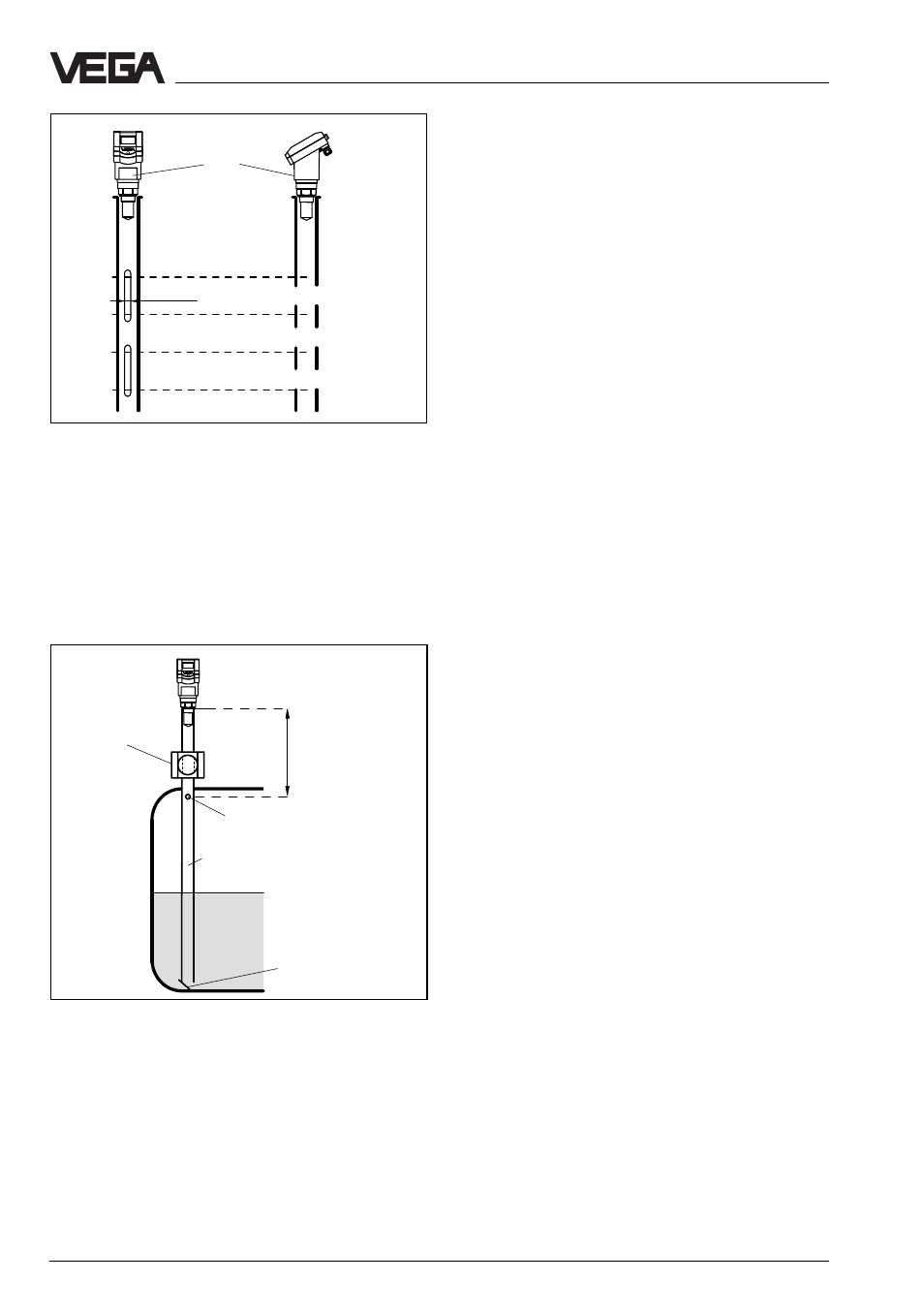

Волноводная труба с шаровым
краном
При использовании шарового крана в
волноводе можно выполнять работы по
сервису, не открывая резервуар
(например, при жидком газе или токсичной
среде)
Шаровой
кран
Отверстия
Экран
Трубчатая система антенны с закрывающейся
измерительной трубой
Предпосылкой надежной работы является
соответствие внутреннего размера крана
диаметру трубы. Шаровой кран не должен
иметь резкие переходы или сужения в
своем сечении по отношению к
измерительной трубе и должен
находиться на расстоянии min.300 mm от
фланца датчика.
Пояснения конструкции опуска
Радарный датчик с фланцем DN 50 только
в соединении с измерительной трубой
становится функционирующей
измерительной системой.
Измерительная труба должна быть
внутри гладкой (средняя глубина
микронеровностей Rz < 30). Используйте
в качестве измерительной трубы
цельнотянутую или с продольным
сварным швом трубу из
высококачественной стали. Удлиняйту
измерительную трубу с помощью
приваренного фланца или соединительной
муфты. Обратите внимание, чтобы при
сварке внутри трубы не появлялись
выступы или окалина. Зафиксируйте
трубу и фланец перед сваркой так, чтобы
их стороны были соосны и точно совпали.
Не проваривайте стенку трубы.
Измерительная труба должна быть
внутри гладкой. При непреднамеренном
попадании сварки внутрь, Вы должны
возникшие на внутренней стороне
неровности и наплавленный металл чисто
удалить и отполировать, так как иначе
это вызовет сильный эхо-сигнал и
приведет к налипаниям заполняющего
материала.
При колеблющемся заполняющем
материале закрепите измерительную
трубу на дне резервуара. Предусмотрите
при длинной трубе дополнительные
промежуточные крепления.
При заполняющих материалах с
небольшой DK (< 4), они пронизываются
частью радарных сигналов. Если
резервуар почти пуст, эхо образуется от
заполняющих материалов и от дна
резервуара. Причем эхо от дна
резервуара зачастую более четко. С
помощью рассеивающего экрана на конце
измерительной трубы Вы отражаете
радарные сигналы от дна резервуара. При
почти пустом резервуаре и материалах с
малой DK, заполняющие материалы
выдают тогда более четкое эхо, чем дно
резервуара.
