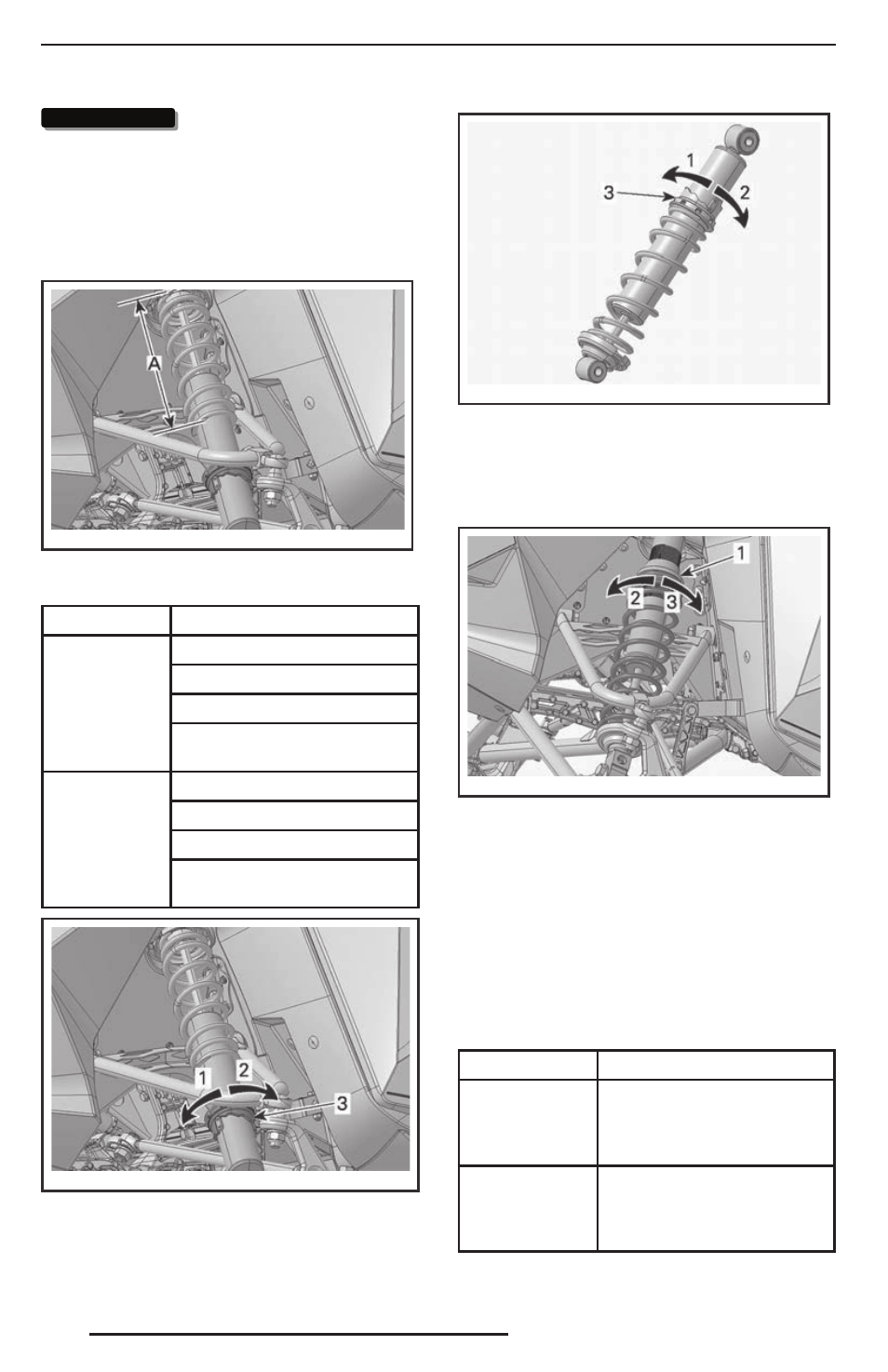

88

ВНИМАНИЕ

ВНИМАНИЕ

На амортизаторах се-

рии KYB PRO для обеспечения необ-

ходимого преднатяга длина пружины

в свободном состоянии (лыжи ото-

рваны от земли) не должна превы-

шать 270 мм. Недостаточный предна-

тяг может стать причиной выпадения

упора пружины из амортизатора.

mmo2 010 -003 -018_b

ТИПОВОЙ ВАРИАНТ
A. Максимум 270 мм, лыжи подняты над землёй

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
предвари-
тельного
натяжения

Более жёсткая передняя подвеска

Выше передняя часть снегохода

Более точное управление

Улучшение демпфирования
неровностей

Уменьшение
предвари-
тельного
натяжения

Более мягкая передняя подвеска

Ниже передняя часть снегохода

Усилия на руле уменьшаются

Ухудшение демпфирования
неровностей

mmo2 010 -003 -018_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Увеличить предварительный натяг
2. Уменьшить предварительный натяг
3. Кулачок регулировки предварительного на-

тяжения пружины

mmo2 010 -003 -027_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного на-

тяжения пружины

mmo2 010 -003 -019_a

ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕ-
ВОГО ТИПА
1. Регулировочное кольцо предварительного

натяжения пружины

2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг

Передний амортизатор

Демпфирование хода отбоя амортизатора
ТОЛЬКО HPG PLUS R
Демпфирование хода отбоя определяет ре-
акцию амортизатора при ходе отбоя.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
усилия
демпфирования
хода отбоя

Более жёсткое демпфирова-
ние хода отбоя (более низкая
скорость движения штока
амортизатора)

Уменьшение
усилия
демпфирования
хода отбоя

Более мягкое демпфирова-
ние хода отбоя (более высо-
кая скорость движения штока
амортизатора)

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
