109
A01F05A
1
2
3

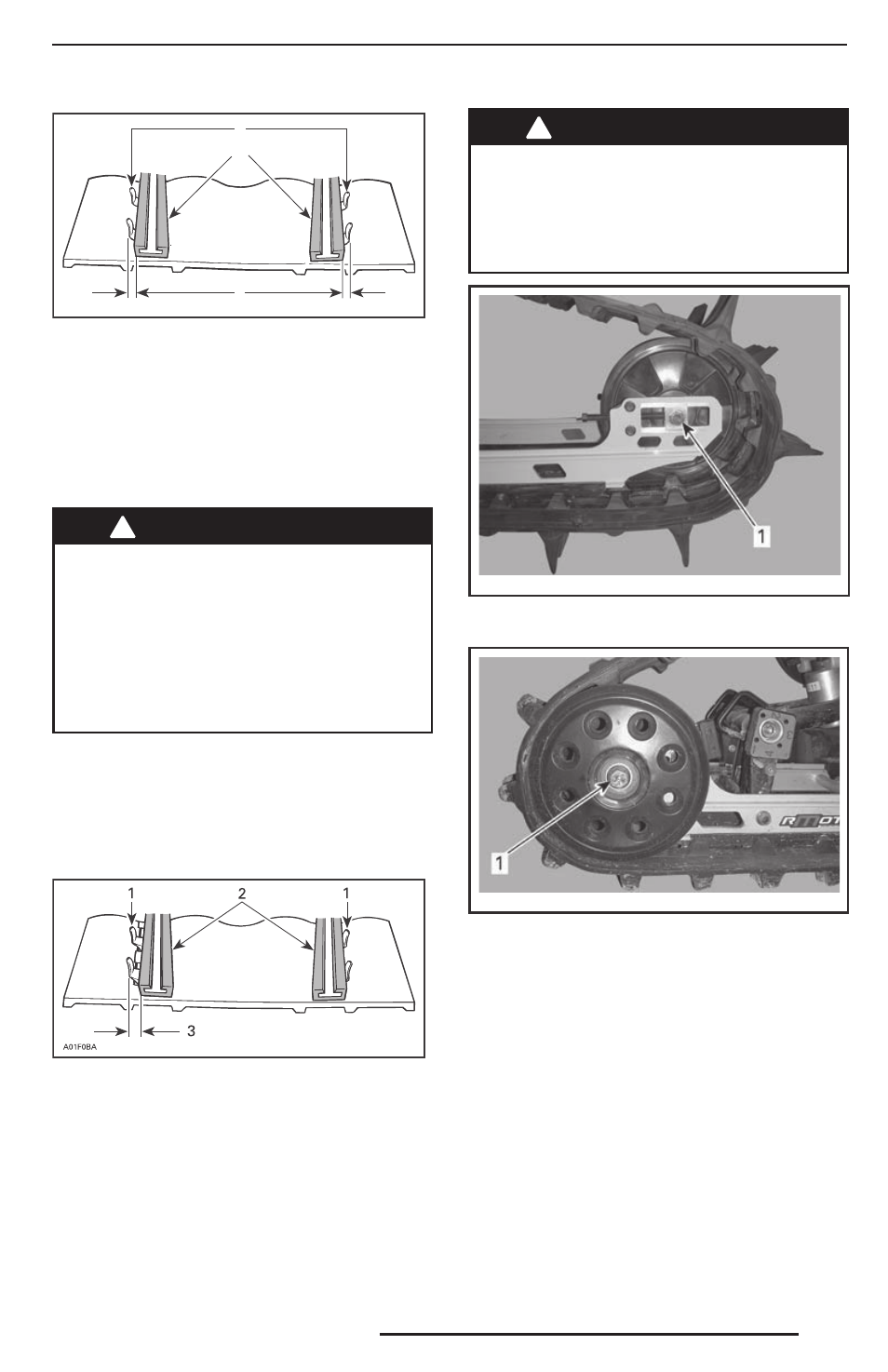

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
4. Для регулировки центровки гусеницы вы-
полните следующее:
4.1 Остановите двигатель.
4.2 Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
! ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двига-
теля. Для выполнения рег ули-
ровки выберите безопасное ме-
сто вдали от снегоходных трасс.
4.3 Ослабьте стопорные винты заднего
направляющего катка.
4.4 Подтяните рег улировочный болт
на той стороне движителя, где рас-
стояние между направляющими греб-
нями и опорным полозом наибольшее.
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой
стороне
5. Затяните болты крепления.
! ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произвольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.
mmo2 013 -004 -031_a
tMOTION
1. Затянуть моментом (48 ± 6) Н•м
mmo2 013 -004 -032_a
rMOTION
1. Затянуть моментом (48 ± 6) Н•м
6. Снова пустите двигатель и на малой ско-
рости движения гусеничной ленты про-
верьте симметричность её положения
относительно опорных полозьев.
7. Опустите снегоход на опорную поверх-
ность.
8. Установите на место колпачки задних кат-
ков (если имеются).
Подвеска
Состояние задней подвески
Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
