111

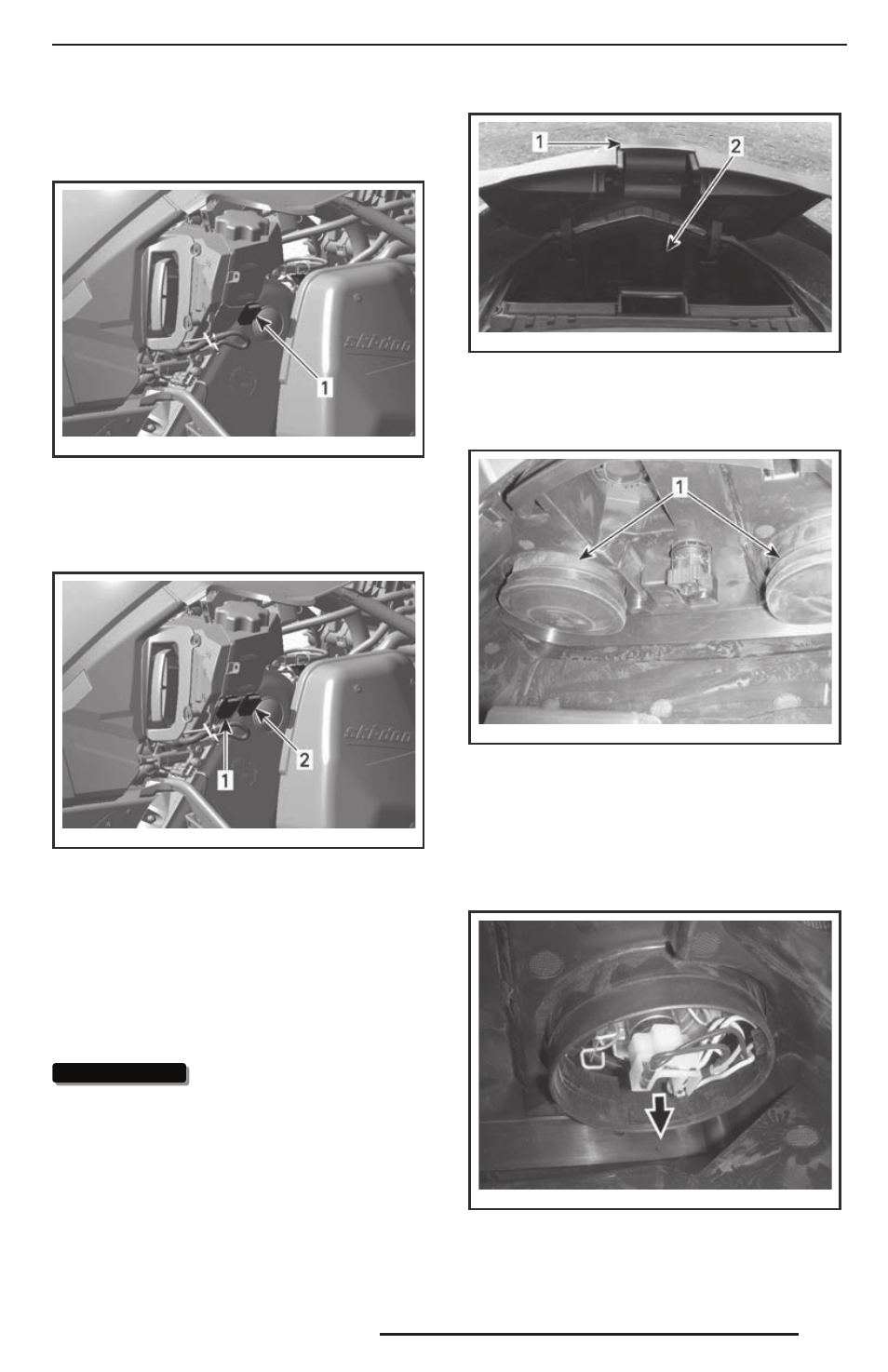

Расположение предохранителей
МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ЭЛЕКТРИ-
ЧЕСКИМ СТАРТЕРОМ
mmo2 008 -008 -028_a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель STАRT/RER (5 А)
МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕКТРИЧЕ-
СКИМ СТАРТЕРОМ
mmo2 007 -009 -017_a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (5 A)
2. Предохранитель START/RER (25 A)
Световые приборы
После замены перегоревшей лампы про-
верьте работоспособность соответствую-
щего осветительного прибора.
Замена лампы головной оптики
ВНИМАНИЕ
ВНИМАНИЕ
Во избежание сокра-
щения срока службы галогенных
ламп не касайтесь пальцами сте-
к л я н н о й к о л б ы л а м п ы . Е с л и
Вы дотронулись до стек лянной
колбы, очистите её изопропило-
вым спиртом, который не остав-
ляет плёнку на стекле.
1. Потянув за выступ, откройте переднее
багажное отделение.
mmo2 013 -004 -017_a
1. Выступ
2. Багажное отделение
2. Снимите соответствующий резиновый
чехол.
mmo2 013 -004 -020_a
1. Резиновый чехол
ПРИМЕЧАНИЕ: Необходимо правильно
установить оба резиновых чехла, чтобы
предотвратить проникновение влаги внутрь
фары. Влага может привести к запотеванию
фары изнутри.
3. Отсоедините электрический разъем.
mmo2 013 -004 -035_a
ЭЛЕКТРИЧЕСКИЙ РАЗЪЁМ
ПРИМЕЧАНИЕ: Необходимо правильно под-
соединить электрический разъем.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
