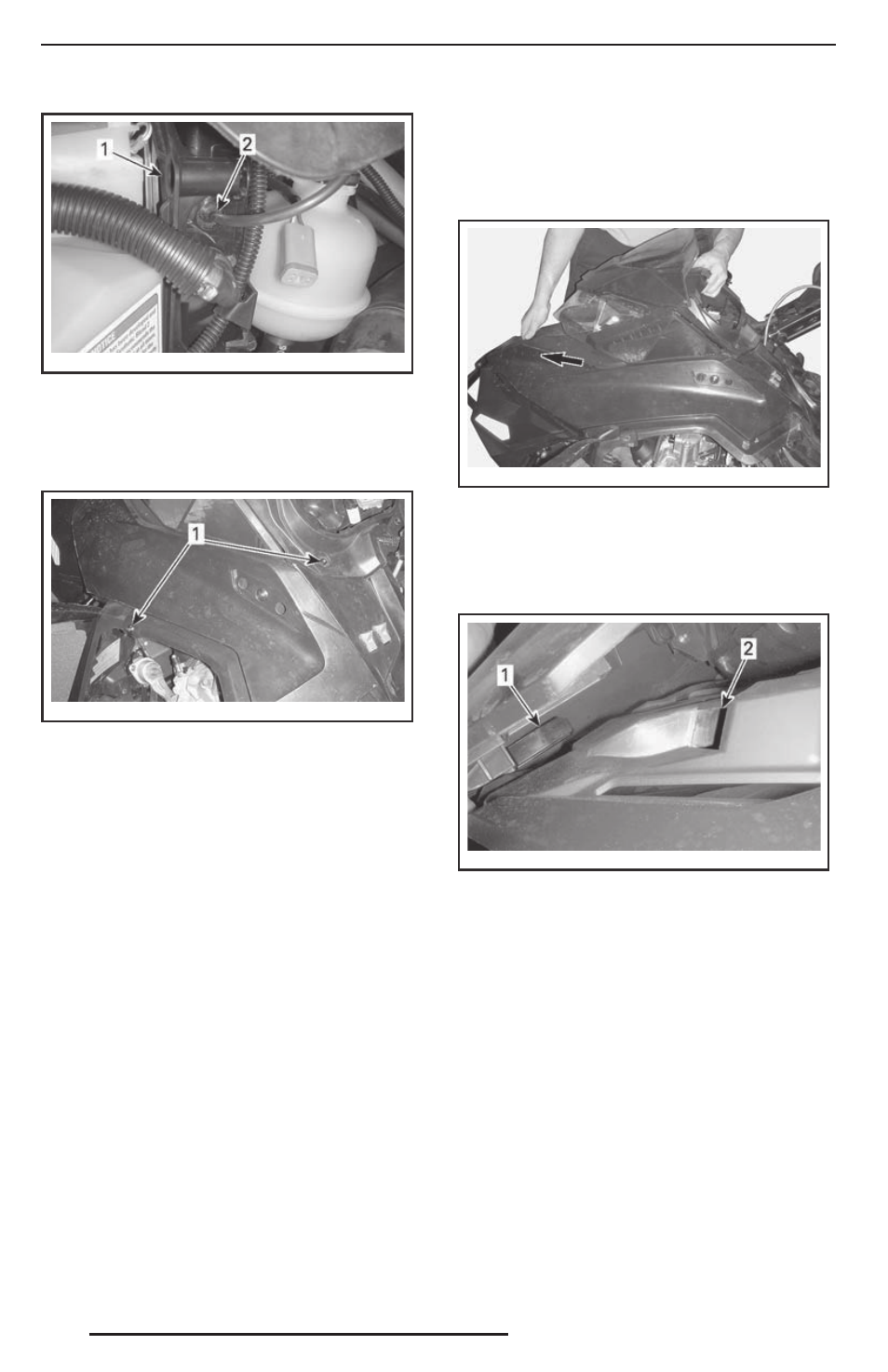

mbl201 2-008-0 04_ a
1. ECM
2. Трубка APS
11. Выверните четыре винта крепления верх-
него компонента корпуса (по два с каж-
дой стороны).
mbl201 2-008-0 05_ a
ЛЕВАЯ СТОРОНА
1. Винты крепления
12. Наклоните верхний компонент корпуса
вперёд на 5° к верхней части, а затем
подайте её по направлению к передней
части снегохода.
13. Снимите верхний элемент корпуса.
mbl201 2-008-0 06_ a
ПЕРЕМЕСТИТЬ ВПЕРЁД
Установка верхнего элемента
корпуса
1. Вставьте выступы верхнего элемента кор-
пуса в верхние отверстия нижнего поддона.
mbl201 2-008-0 09_ a
1. Выступ верхнего элемента корпуса
2. Верхние отверстия нижнего поддона
2. Переместите элемент назад.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
