ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель моторного
отсека.

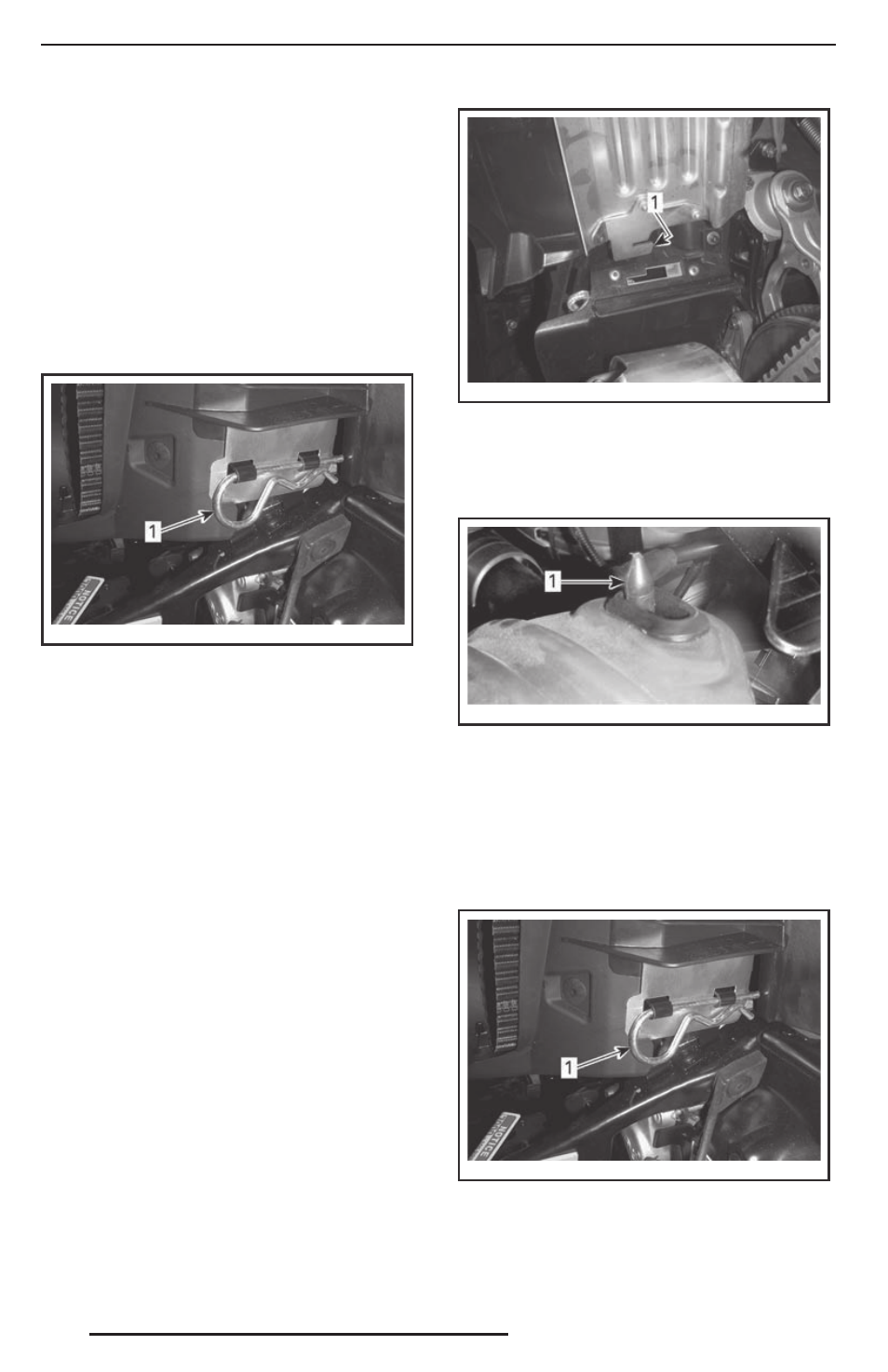

Извлеките проволочный фиксатор.
mmo2 013 -003 -003_a
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть и,
повернув наружу, извлеките из переднего
выступа.
Установка защитного кожуха ремня
вариатора
При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Вставьте выступ в паз и установите его
на место.
mmo2 013 -004 -024_a
ТИПОВОЙ ВАРИАНТ
1. Выступ
Установите уплотнитель на фиксирующий
палец. Для этого, возможно, потребуется
слегка приподнять консоль.
mmo2 009 -003 -011_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец
Установите заднюю часть кожуха на держа-
тель и закрепите его с помощью проволоч-
ного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя часть
кожуха занимает правильное положение
на держателе.
mmo2 013 -003 -003_a
1. Проволочный фиксатор
