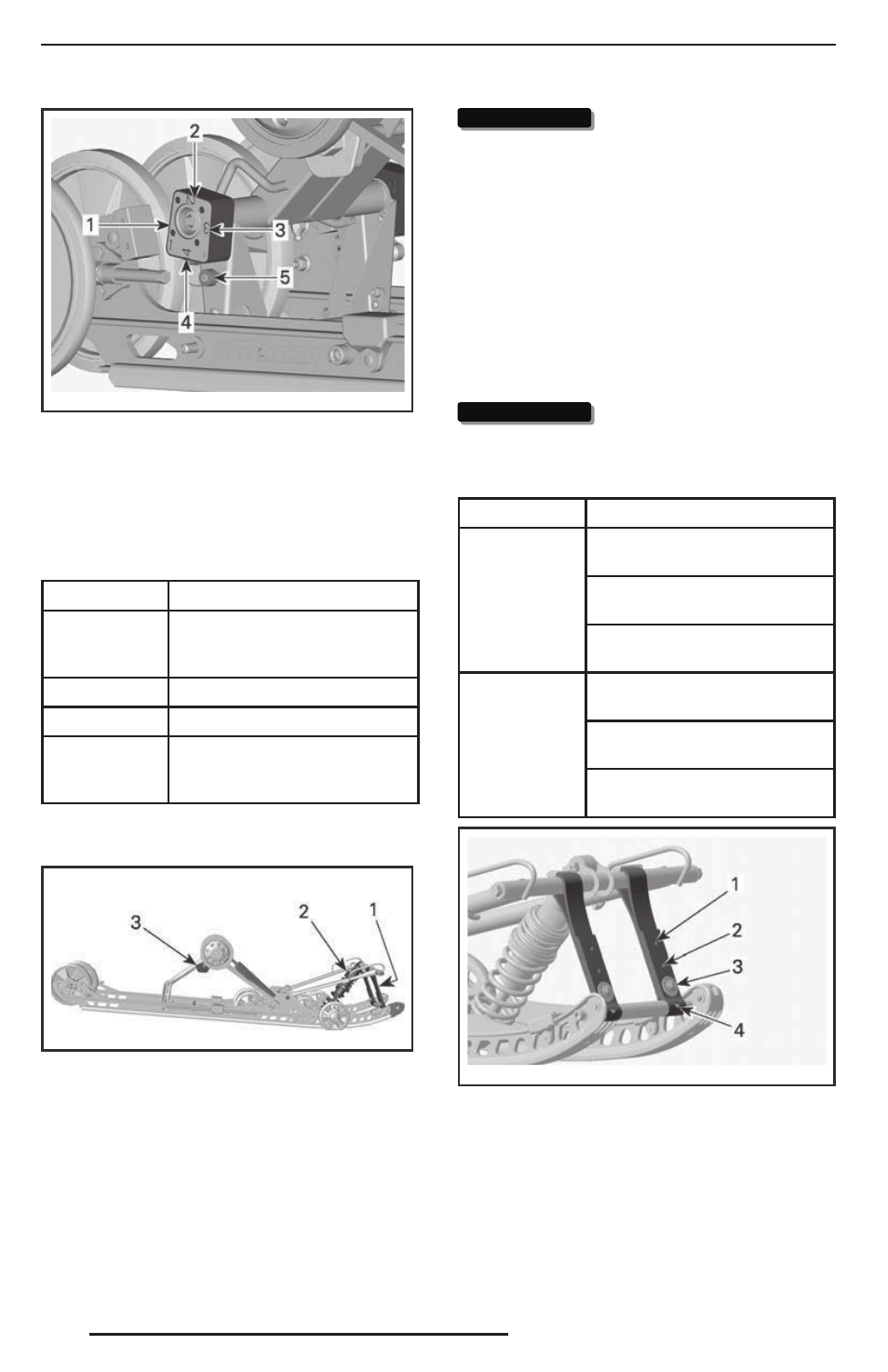

СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СПРАВА
(«R» — ПРАВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 (минимальное)
2. Положение 2
3. Положение 3
4. Положение 4 (максимальное)
5. Кнопка блокировки
Настройка соединительных блоков
ПОЛОЖЕНИЕ ИСПОЛЬЗОВАНИЕ
1
Большее поднимание лыж при
ускорении — и более высокий
уровень комфорта
2 Промежуточная настройка
3 Промежуточная настройка
4
Меньшее поднимание лыж при
ускорении — и незначительное
снижение уровня комфорта
Регулировки задней
подвески (tMotion)
mmo2 013 -004 -013_a
tMOTION — РЕГУЛИРУЕМЫЕ КОМПОНЕНТЫ
1. Ленточный ограничитель
2. Центральная пружина
3. Задняя пружина
ВНИМАНИЕ ВНИМАНИЕ Всякий раз после ре-
гулировки задней подвески про-
веряйте и, при необходимости,
регулируйте натяжение гусеницы.
Ленточный ограничитель
Изменение длины ленточного ограничите-
ля позволяет изменять вес, приходящийся
на центральную пружину при ускорении сне-
гохода, и ограничивать подъём передней
подвески снегохода.
Длина ленточного ограничителя также ока-
зывает влияние на длину хода центральной
пружины.
ВНИМАНИЕ ВНИМАНИЕ П о с л е и з м е н е н и я
длины ленточного ограничителя,
необходимо проверить натяжение
гусеницы.
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение
длины
ленточного
ограничителя
Уменьшение давления лыж
при ускорении
Увеличение хода центральной
пружины
Улучшение демпфирования
неровностей
Уменьшение
длины
ленточного
ограничителя
Увеличение давления лыж при
ускорении
Уменьшение хода центральной
пружины
Ухудшение демпфирования
неровностей
mmo2 013 -004 -029_a
ТИПОВОЙ ВАРИАНТ
1. Положение 1 (не используется)
2. Положение 2 (наибольшая длина)
3. Положение 3 (заводская настройка)
4. Положение 4
ПРИМЕЧАНИЕ: Уменьшение длины лен-
точного ограничителя может снизить уро-
вень комфорта. Если ощущается слишком
большое перераспределение веса, сначала
попробуйте скомпенсировать его регулиров-
