82
mmo2 012 -005 -809_a

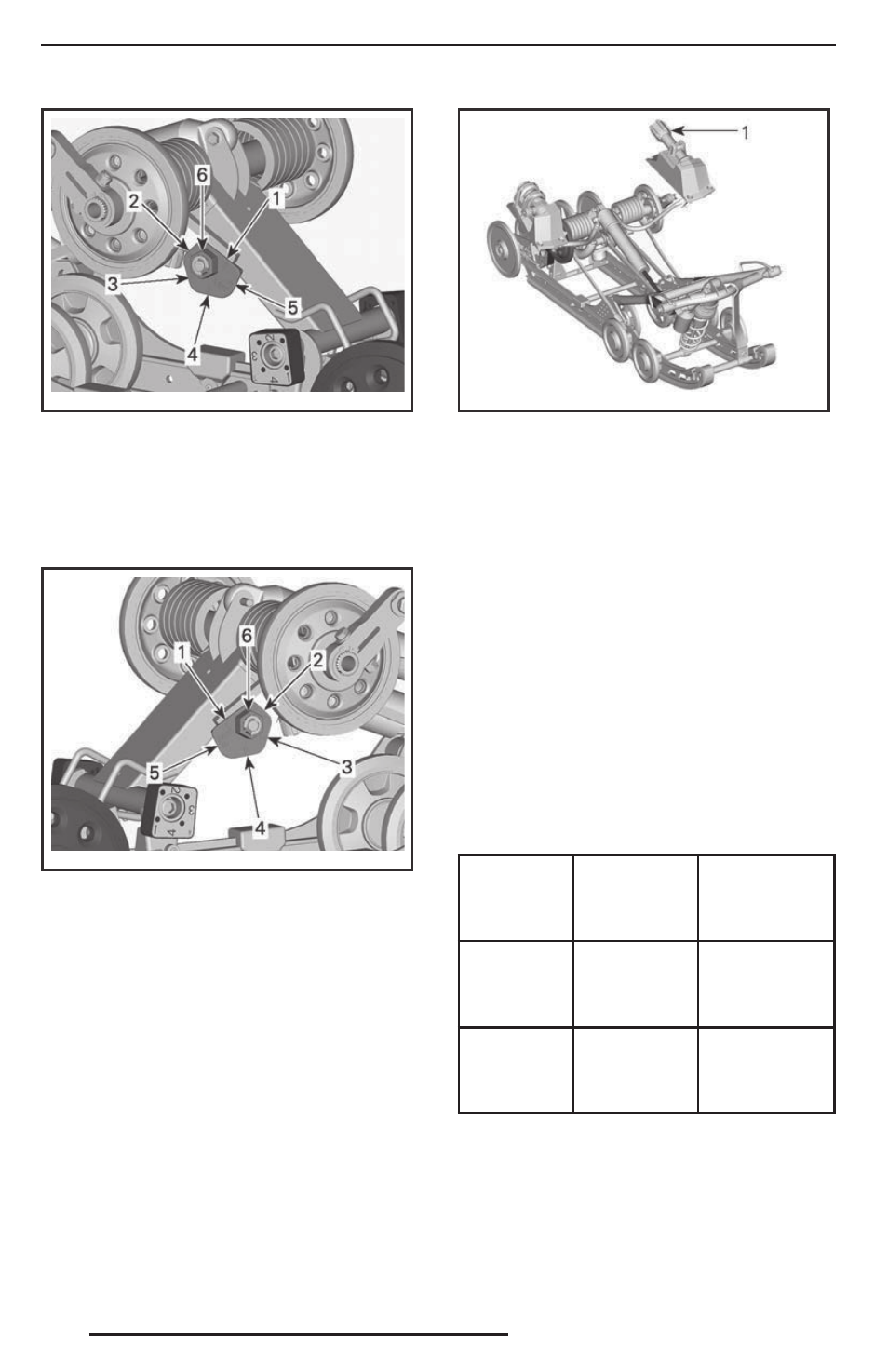

ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУЛИ-
РОВОЧНОГО ЭЛЕМЕНТА — ЛЕВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
mmo2 012 -005 -811_a
ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУЛИ-
РОВОЧНОГО ЭЛЕМЕНТА — ПРАВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
rMOTION, ОБОРУДОВАННАЯ ВЫНОСНЫМ
РЕГУЛИРОВОЧНЫМ ЭЛЕМЕНТОМ
Поворачивайте рукоятку, расположенную
с левой стороны, для регулировки предва-
рительного натяжения пружины.
mmo2 012 -005 -817_b
ПОДВЕСКА rMOTION С ВЫНОСНЫМ РЕГУЛИ-
РОВОЧНЫМ ЭЛЕМЕНТОМ
1. Левая рукоятка для регулировки предвари-
тельного натяжения пружины
Задний амортизатор
Демпфирование хода сжатия заднего
амортизатора
ПРИМЕЧАНИЕ: Демпфирование хода сжа-
тия на низкой и высокой скоростях регули-
руется одновременно.
Демпфирование хода сжатия на малой ско-
рости определяет реакцию амортизатора
при малой скорости перемещения подвески
(медленные ходы сжатия, обычно при езде
на небольших скоростях).
Демпфирование хода сжатия на высокой
скорости определяет реакцию амортизатора
при высокой скорости перемещения подве-
ски (быстрые ходы сжатия, обычно при езде
на высоких скоростях).
ВРАЩЕНИЕ ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ
И МЕЛКИХ НЕ-
РОВНОСТЯХ
По часовой
стрелке
Увеличение
усилия демп-
фирования
хода сжатия
Более жёсткое
демпфирова-
ние сжатия
Против часо-
вой стрелки
Уменьшение
усилия демп-
фирования
хода сжатия
Более мягкое
демпфирова-
ние сжатия
ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО
РЕГУЛИРОВОЧНОГО ЭЛЕМЕНТА
Чтобы выполнить регулировку, поворачивай-
те регулятор, расположенный на выносном
резервуаре амортизатора, по часовой стрел-
ке для увеличения усилия демпфирования
хода сжатия или против часовой стрелки
для уменьшения усилия демпфирования
хода сжатия.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
