103

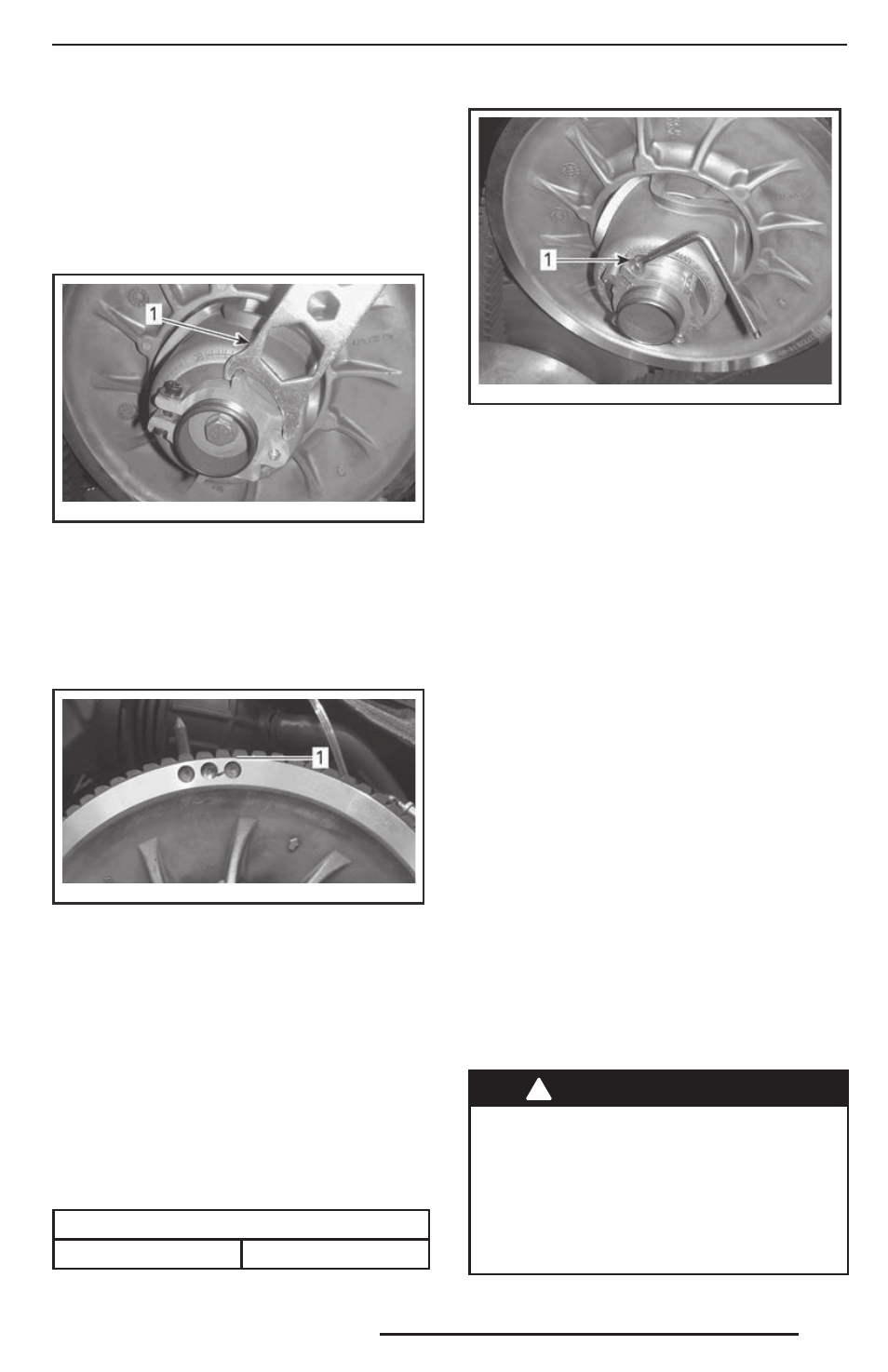

4. Используя специальное приспособление
для регулировки подвески, входящее
в комплект возимого инструмента, пово-
рачивайте регулировочную муфту на чет-
верть оборота за раз, после чего прово-
рачивайте ведомый шкив, чтобы ремень
занял правильное положение между его
половинками.
mmo2 011 -003 -011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
Повторяйте шаг 4, пока нижние поверхности
канавок внешней зубчатой поверхности рем-
ня вариатора не совпадут с краем ведомого
шкива.
mmo2 012 -006 -905_a
ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. Нижние поверхности канавок ремня вариа-
тора вровень с краем ведомого шкива
ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И нао-
борот, при вращении регулятора по часовой
стрелке поверхность ремня поднимается.
5. Надёжно затяните фиксирующий винт.
По возможности затяните винт указанным
моментом, используя динамометрический
ключ.
МОМЕНТ ЗАТЯЖКИ
Фиксирующий винт
(5,5 ± 0,5) Н•м
mmo2 012 -004 -903_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий винт
6. Установите защитный кожух ремня ва-
риатора.
7. Установите боковую панель.
ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигателя,
снегоход может «ползти» — это указывает
на то, что ремень перетянут.
Если снегоход «ползёт», произведите по-
вторную регулировку ремня вариатора, опу-
стив его внешнюю поверхность относитель-
но края ведомого шкива. При необходимости
повторяйте регулировку, пока движение сне-
гохода не прекратится.
Включение передачи заднего хода
ПРИМЕЧАНИЕ: Если внешняя поверхность
ремня находится слишком высоко над кра-
ем ведомого шкива, передача заднего хода
может не включаться. Если включение пере-
дачи заднего хода не происходит правильно,
убедитесь в правильной регулировке рем-
ня вариатора. При необходимости опустите
внешнюю поверхность ремня относительно
края ведомого шкива вариатора.
Ведущий шкив
Регулировка ведущего шкива
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем приступить к выпол-
нению каких-либо регулировок,
снимите колпачок шнура безо-
пасности с контактного устрой-
с тва вык лючателя двиг ателя.
Д ля выполнения рег улировки
выберите безопасное место вда-
ли от снегоходных трасс.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
