65

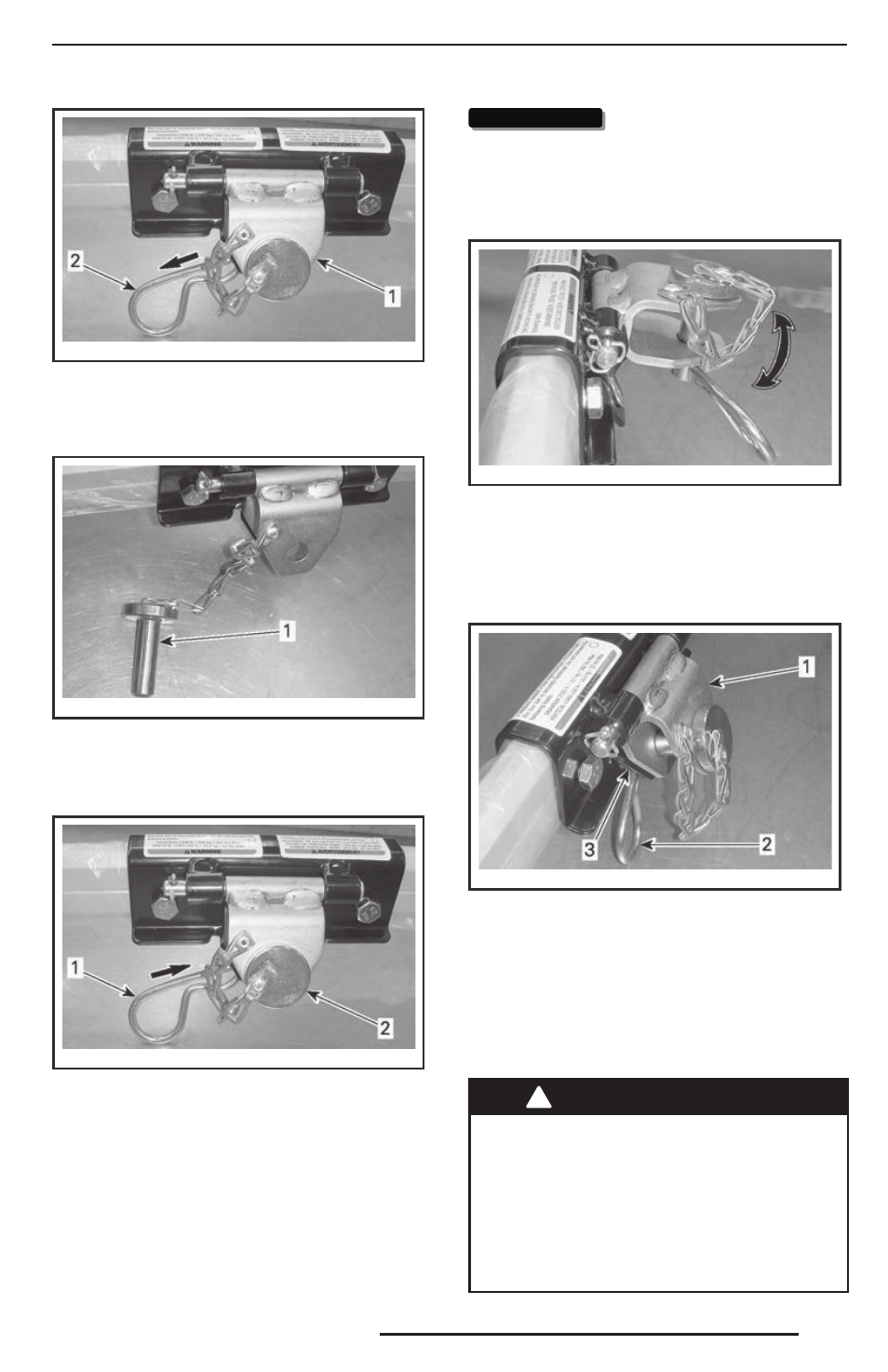

mmo2 010 -009 -003_a
1. Сцепное устройство
2. Проволочный фиксатор
Извлеките палец из сцепного устройства
и присоедините буксирную штангу.
mmo2 010 -009 -004_a
ТИПОВОЙ ВАРИАНТ
1. Палец
Закрепите палец с помощью проволочного
фиксатора.
mmo2 010 -009 -003_b
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец
ВНИМАНИЕ
ВНИМАНИЕ
В о и з б е ж а н и е п о -
вреждений снегохода отсоединяй-
те сцепное устройство от опоры.
Убедитесь, что при буксировке
сцепное устройство перемещает-
ся свободно.
mmo2 010 -009 -005_a
ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО
Чтобы избежать появления шума во время
движения, когда сцепное устройство не ис-
пользуется, закрепляйте его на основании
с помощью проволочного фиксатора.
mmo2 010 -009 -006_a
СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора
21) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
