106
! ПРЕДОСТЕРЕЖЕНИЕ
Эксплуатация снегохода с по -
вреждённой гусеницей или поло-
манными шипами опасна потерей
контроля над снегоходом.
Более подробная информация об издели-
ях, улучшающих сцепление с опорной по-
верхностью, приведена в главе «ИЗДЕЛИЯ,
УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ С ОПОРНОЙ
ПОВЕРХНОСТЬЮ» в разделе «ИНФОРМА-
ЦИЯ ПО БЕЗОПАСНОСТИ».
Натяжение и центровка гусеницы
ПРИМЕЧАНИЕ: Операции регулирования
натяжения и выравнивания гусеничной
ленты являются взаимосвязанными. Обе
регулировки должны производиться одно-
временно.
! ПРЕДОСТЕРЕЖЕНИЕ
Во избежание серьёзных травм
и увечий:
– НЕ СТОЙТЕ позади или рядом
с вращающейся гусеницей;
– если есть необходимость в про-
ворачивании гусеницы, устанав-
ливайте заднюю часть снегохо-
да на опору с широким основа-
нием и отражательным щитком;
– гусеницу, поднятую над опорной
поверхностью, проворачивайте
только на малой скорости.
Под дейс твием центробежной
силы пос торонние пре дм еты,
повреждённые или ослабленные
шипы, повреждённые участки гу-
сеницы или вся гусеница могут
вылететь из рамы со значитель-
ной силой, что может стать при-
чиной увечья ноги или других
серьёзных травм.
Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой натя-
жения гусеничной ленты совершите пробег
на снегоходе по снежному покрову в течение
15–20 минут.
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким основа-
нием, чтобы гусеница не касалась опор-
ной поверхности.
! ОСТОРОЖНО Практикуйте пра-
вильную технику подъёма, преи-
мущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого
недостаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.

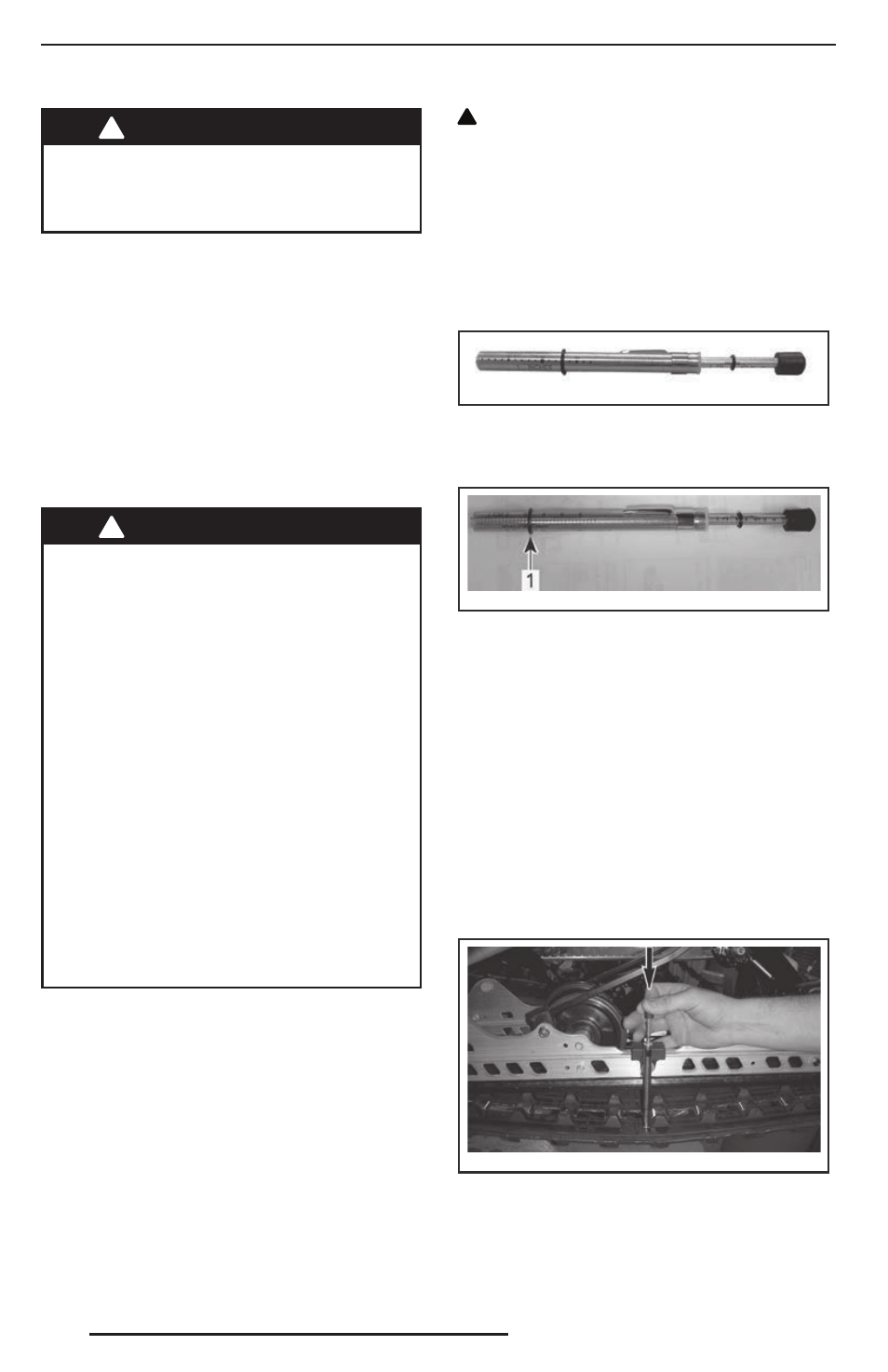

4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инструмента
для измерения натяжения задайте вели-
чину прогиба в интервале от 30 до 35 мм.
mmr200 9-133-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характе-
ристикам
6. Установите верхнее кольцо инструмента
в положение, соответствующее усилию
0 кгс.
7. Установите инструмент для измерения на-
тяжения на гусеницу посередине между
передними и задними направляющими
катками.
8. Нажмите на инструмент вниз, чтобы ниж-
нее кольцо оказалось на одном уровне
с нижней частью накладки опорного по-
лоза.
mmr200 9-133-0 01_ a
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
