69

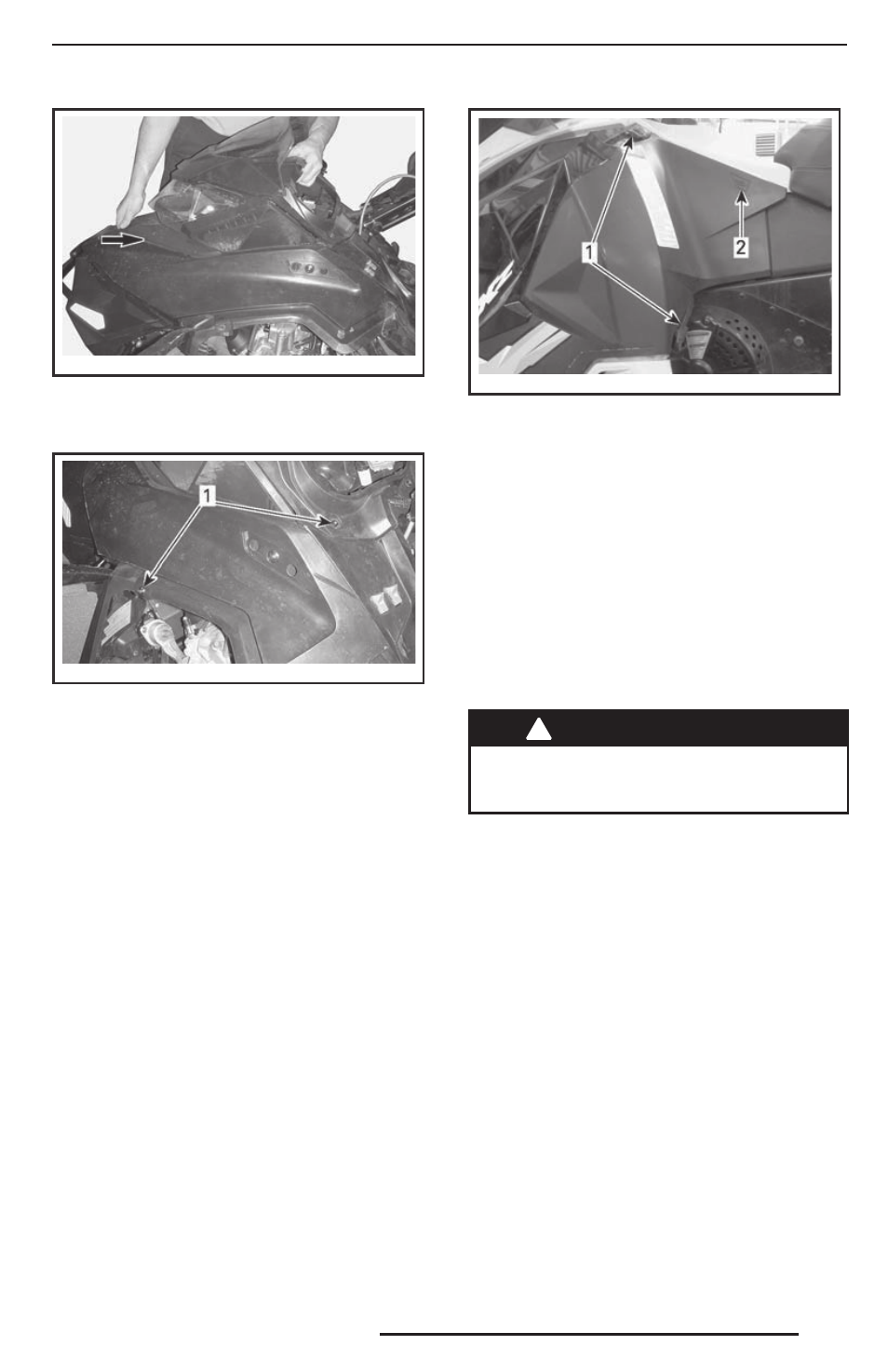

mbl201 2-008-0 06_ b
ПЕРЕМЕСТИТЕ НАЗАД
3. На обеих сторонах: установите винты кре-
пления верхнего элемента корпуса.
mbl201 2-008-0 05_ a
ЛЕВАЯ СТОРОНА
1. Винты крепления
4. Подсоедините:
– трубку APS на ECM;
– электрический разъём фар;
– электрический разъём информационно-
го центра;
– датчик температуры воздуха (ATS);
– воздуховод системы впуска.
5. Установите:
– информационный центр;
– защитный кожух ремня вариатора.
24) Боковые панели
Для открывания боковой панели растяните
и освободите обе защёлки. Энергично по-
тяните, чтобы извлечь штифт.
Энергично потяните защёлку вверх, чтобы
снять ее с крюка консоли. Штифт должен
выйти самостоятельно.
mmo2 013 -004 -026_a
ТИПОВОЙ ВАРИАНТ
1. Защёлки
2. Расположение штифта
Чтобы закрыть боковую панель, растяните
и наденьте защёлки на крюки. Энергично
нажмите на место расположения штифта,
чтобы убедиться, что он надёжно закреплён.
Для снятия боковой панели откройте её,
а затем поднимите. Освободите нижнюю
петлю из паза, затем, опустив панель, осво-
бодите верхнюю петлю.
Чтобы установить боковую панель, вставьте
верхнюю, а затем нижнюю петли.
Закройте боковую панель.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
25) Рукоятка ручного
стартера (если
применимо)
Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы приве-
сти в действие механизм ручного стартера,
медленно потяните рукоятку на себя и, когда
почувствуете сопротивление, энергично дёр-
ните её. Медленно верните рукоятку в ис-
ходное положение.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
