Регулировки передней подвески, Лыжи, Передние пружины – Инструкция по эксплуатации BRP Ski-Doo REV-XM 2013
Страница 89
87
mmo2 013 -004 -007_a

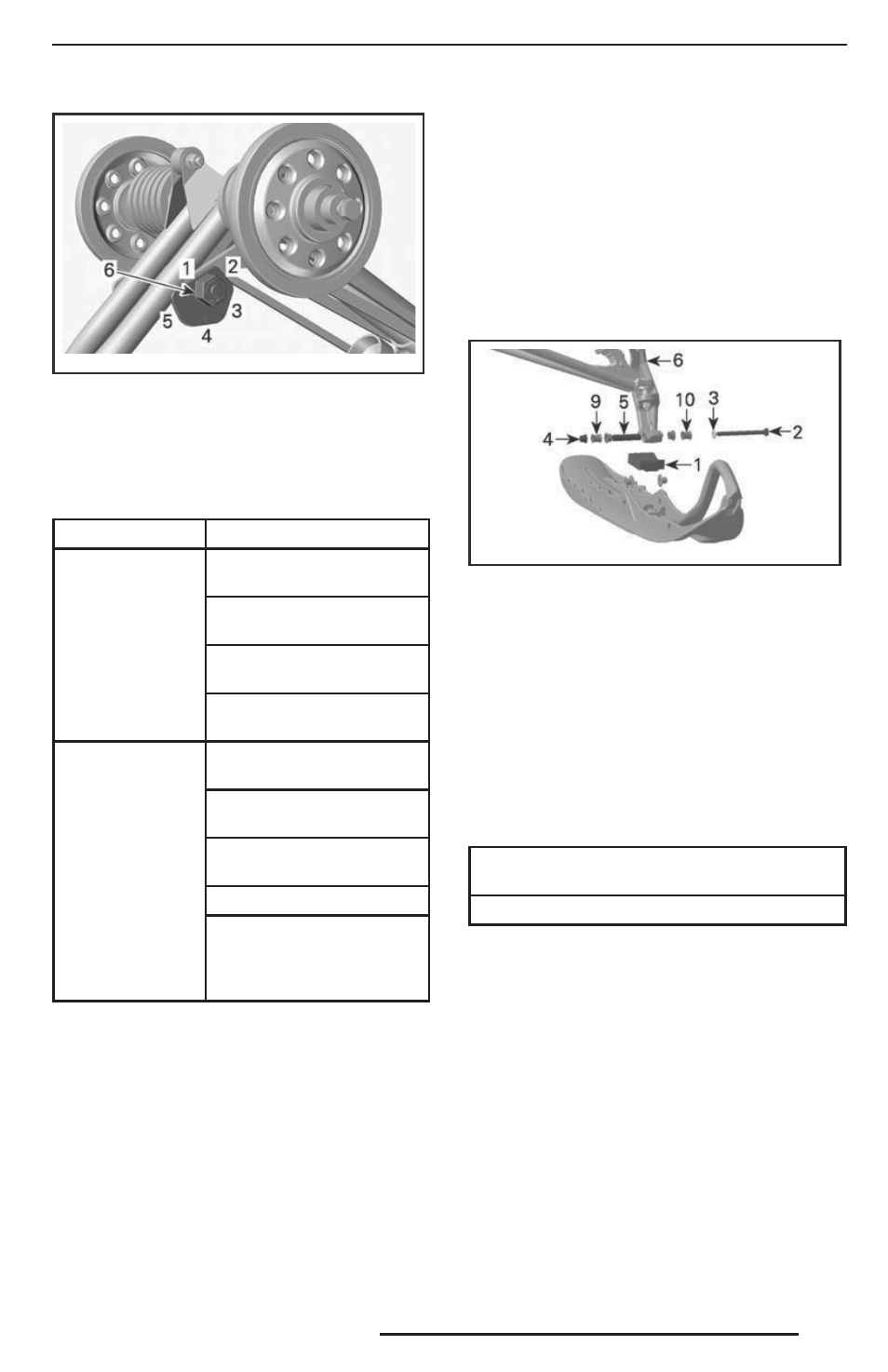

tMOTION — ПРАВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предварительного
натяжения
Задняя подвеска становит-
ся более жёсткой
Задняя часть снегохода
поднимается
Улучшение демпфирования
неровностей
Усилия на руле увеличи-
ваются
Уменьшение
предварительного
натяжения
Задняя подвеска стано-
виться более мягкой
Задняя часть снегохода
опускается
Ухудшение демпфирования
неровностей
Усилия на руле уменьшаются
Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу
Регулировки передней
подвески
Лыжи
СЕРИИ RENEGADE BACKCOUNTRY X И
SUMMIT
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная втулка установлена
с внутренней стороны опоры, лыжи нахо-
дятся в положении, обеспечивающем более
узкую колею.
Когда регулировочная втулка установлена
с наружной стороны опоры, лыжи оказыва-
ются в положении, обеспечивающем более
широкую колею.
Чтобы изменить ширину колеи лыж, выпол-
ните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку в не-
обходимое положение, см. рисунок.
mbl200 7-010-0 01_ b
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Втулка опоры лыжи (в отверстии опоры лыжи)
6. Опора лыжи
9. Регулировочная втулка с внутренней сто-
роны — узкая колея
10. Регулировочная втулка с наружной сторо-
ны — широкая колея
4. Установите остальные компоненты и за-
тяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ
БОЛТА КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максимально
допустимую ширину, установленную для
движения по трассе. Ознакомьтесь с требо-
ваниями местного законодательства.
Передние пружины
Преднатяг передних пружин оказывает влия-
ние на жёсткость передней подвески.
Преднатяг передних пружин также оказыва-
ет влияние на управляемость.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
