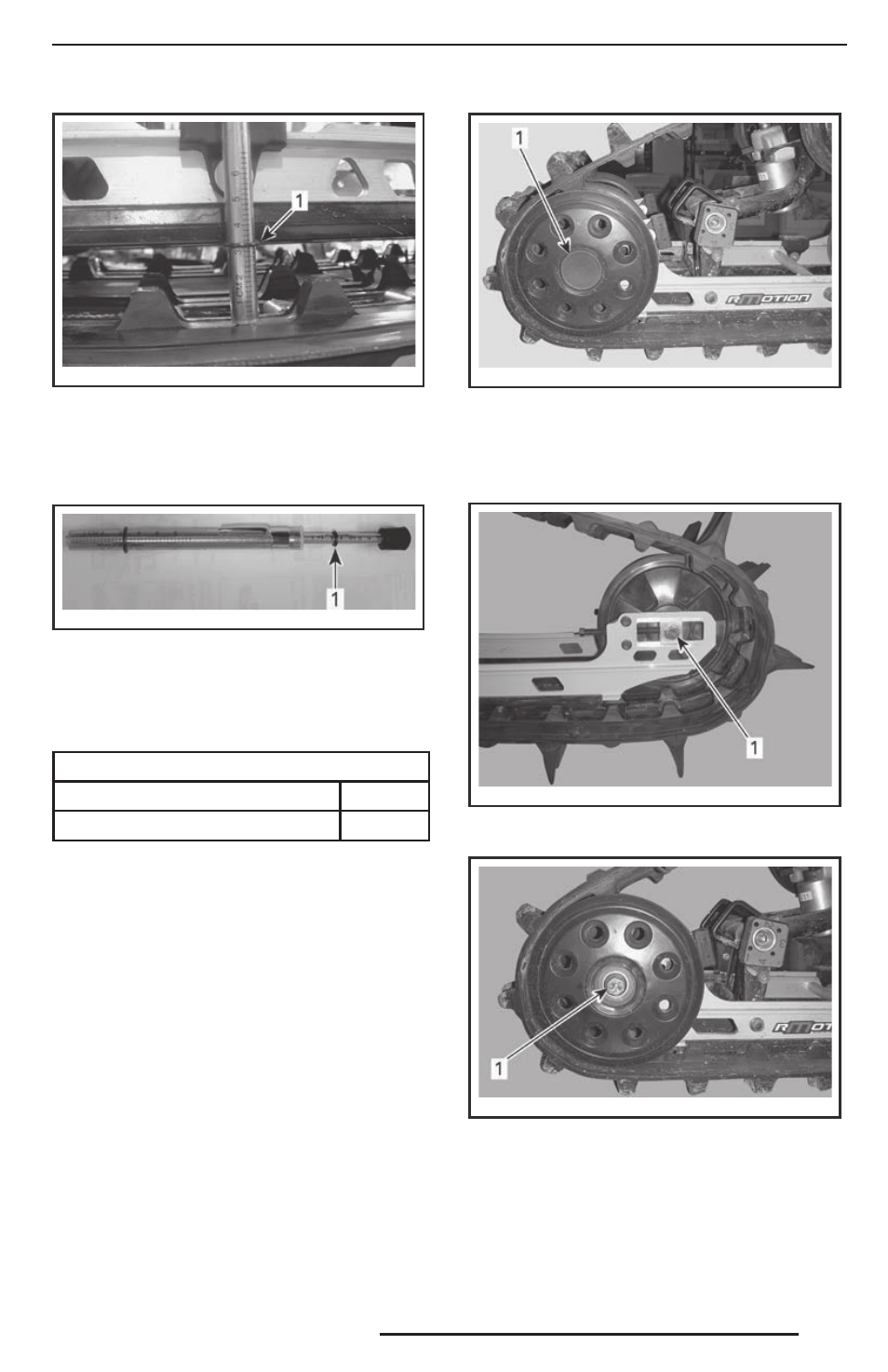

Регулировка натяжения гусеницы – Инструкция по эксплуатации BRP Ski-Doo REV-XM 2013
Страница 109
107
mmr200 9-133-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафиксиро-
ванную с помощью верхнего кольца ин-
струмента.
mmr200 9-133-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соответ-
ствовать данным, приведённым в рас-
положенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
Установка величины прогиба гусеницы
30–35 мм
Полученное значение нагрузки
7,3 кг
11. Если полученное значение не соответ-
ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ».
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
mmo2 013 -004 -030_a
rMOTION
1. Колпачок правого заднего направляющего
катка
3. Ослабьте болты крепления задних на-
правляющих катков.
mmo2 013 -004 -031_a
tMOTION
1. Болт левого заднего направляющего катка
mmo2 013 -004 -032_a
rMOTION
1. Болт крепления правого заднего направ-
ляющего катка
4. Вращением регулировочных болтов уста-
новите требуемое натяжение гусеницы.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
