98

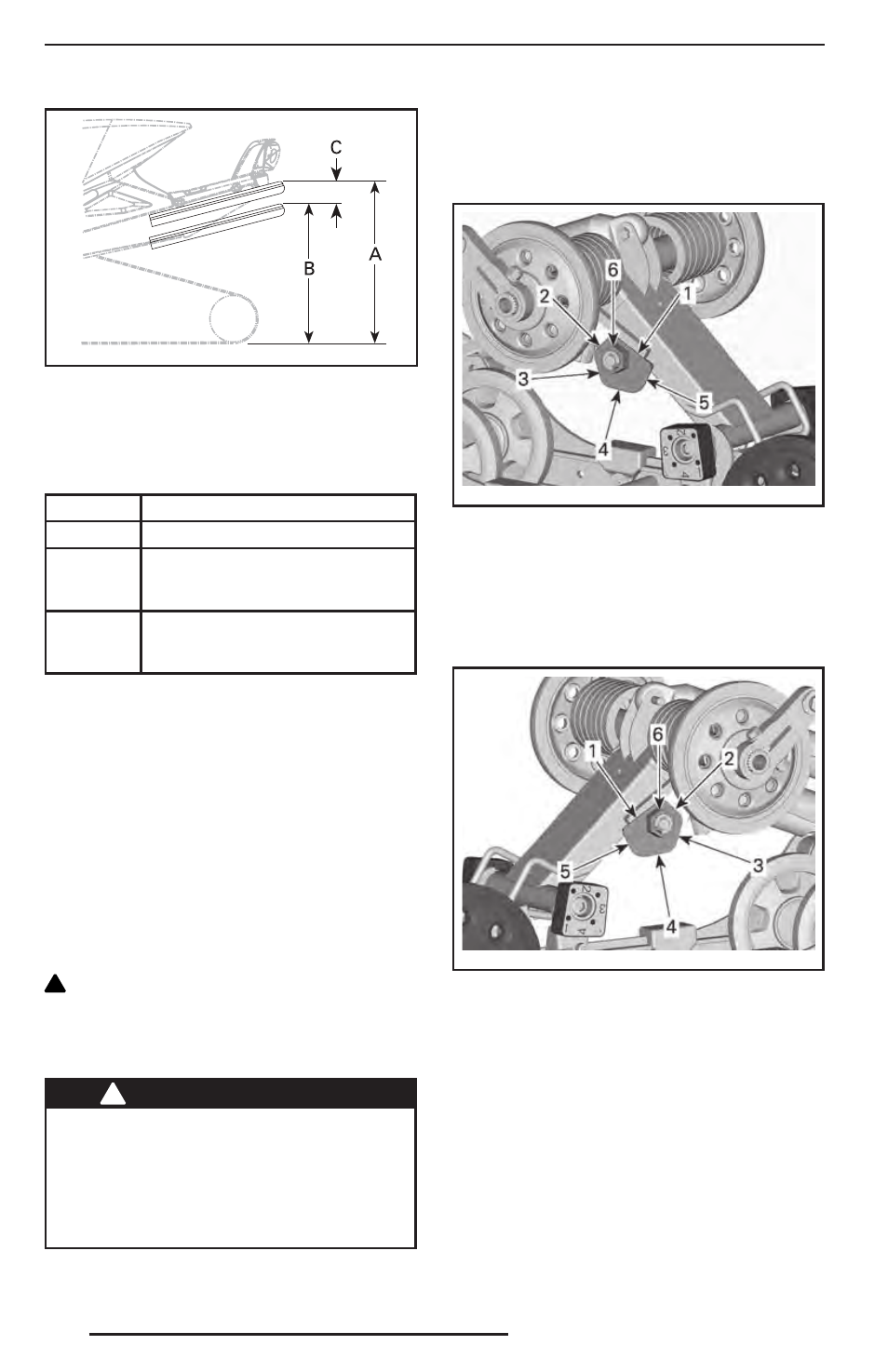

mmo2 006 -003-022_a
ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВКА
A. Подвеска растянута на полный ход
B. Подвеска сжата под тяжестью водителя, пасса-
жира (-ов) и груза
C. Разница расстояний «А» и «В», см. табл. ниже
C, мм
ПРИЧИНА, РЕШЕНИЕ
50–75
Регулировка не требуется
более 75
Слишком мягкая регулировка.
Увеличить предварительный
натяг
менее 50
Слишком жёсткая регулировка.
Уменьшить предварительный
натяг
ПРИМЕЧАНИЕ: Если указанные значе-
ния недостижимы с оригинальными пру-
жинами, обращайтесь к авторизованно-
му дилеру Ski-Doo для установки других
пружин.
Подвеска rMotion без выносного ре-
гулировочного элемента
Для увеличения натяжения пружины, ис-
пользуя специальное приспособление,
всегда поворачивайте левый регули-
ровочный кулачок по часовой стрелке,
а правый — против часовой стрелки.
!
ОСТОРОЖНО Не переставляйте ре-
гулировочные кулачки из положения
«5» в положение «1» или из положе-
ния «1» в положение «5».
!
ПРЕДОСТЕРЕЖЕНИЕ
Необходимо обеспечить одинако-
вый предварительный натяг обеих
задних пружин. В противном слу-
чае поведение снегохода будет не-
предсказуемым, а подвеска может
деформироваться.
Регулировочные кулачки могут зани-
мать одно из пяти положений, положе-
ние «1» соответствует самым мягким на-
стройкам.
mmo2 012 -005-809_a
ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУЛИ-
РОВОЧНОГО ЭЛЕМЕНТА — ЛЕВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
mmo2 012 -005-811_a
ПОДВЕСКА rMOTION БЕЗ ВЫНОСНОГО РЕГУЛИ-
РОВОЧНОГО ЭЛЕМЕНТА — ПРАВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
rMotion — Оборудованная выносным
регулировочным элементом
Поворачивайте рукоятку, расположен-
ную с левой стороны, для регулировки
предварительного натяжения пружины.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
