Инструкция по эксплуатации BRP Ski-Doo REV-XM 2014
Страница 134
133

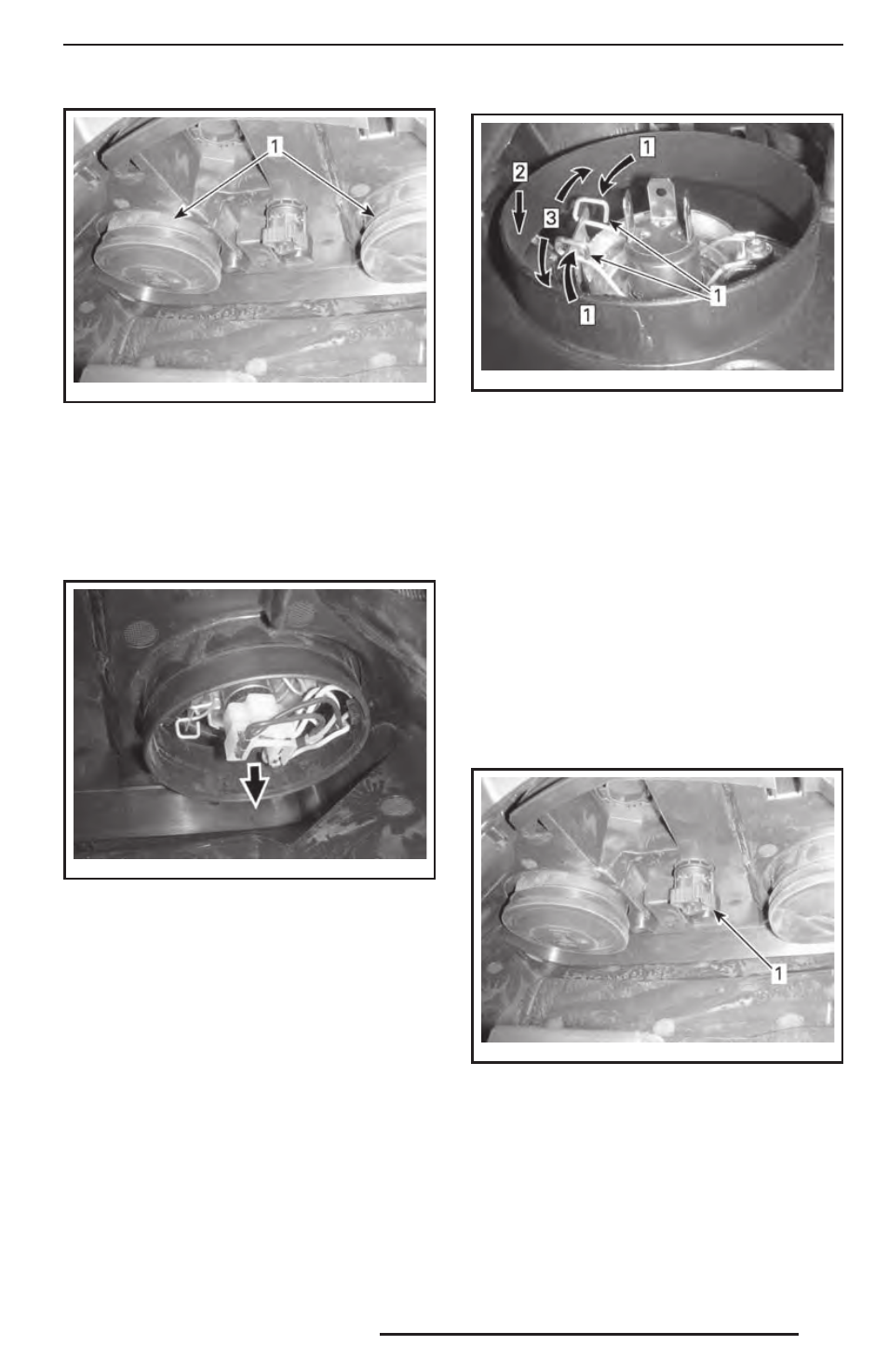

mmo2 013 -004-020_a
1. Резиновый чехол
ПРИМЕЧАНИЕ: Необходимо правильно
установить оба резиновых чехла, что-
бы предотвратить проникновение вла-
ги внутрь фары. Влага может привести
к запотеванию фары изнутри.
3. Отсоедините электрический разъем.
mmo2 013 -004-035_a
ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
ПРИМЕЧАНИЕ: Необходимо правиль-
но подсоединить электрический разъем.
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
mmo2 013 -004-036_c
Шаг 1: Сжать с обеих сторон
Шаг 2: Нажать вниз, чтобы освободить
Шаг 3: Освободить обе стороны
1. Защёлка
5. Извлеките и замените лампу. Установ-
ка осуществляется в последователь-
ности, обратной снятию.
Регулировка головной оптики
Открыть переднее багажное отделение.
Для регулировки направления светово-
го пучка вращайте рукоятку.
Поворачивайте рукоятку по часовой
стрелке, чтобы опустить световой пучок.
Поворачивайте рукоятку против часовой
стрелки, чтобы поднять световой пучок.
mmo2 013 -004-020_b
ТИПОВОЙ ВАРИАНТ
1. Рукоятка
