122
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
КОНТРОЛЬНОГО ОТВЕРСТИЯ
(6 ± 1) Н•м
Установите на место пробку отверстия
для заливки масла.
Приводная цепь
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1. Снимите глушитель, см. «СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»
в текущем разделе.
2. Отверните контргайку натяжителя
на несколько оборотов.

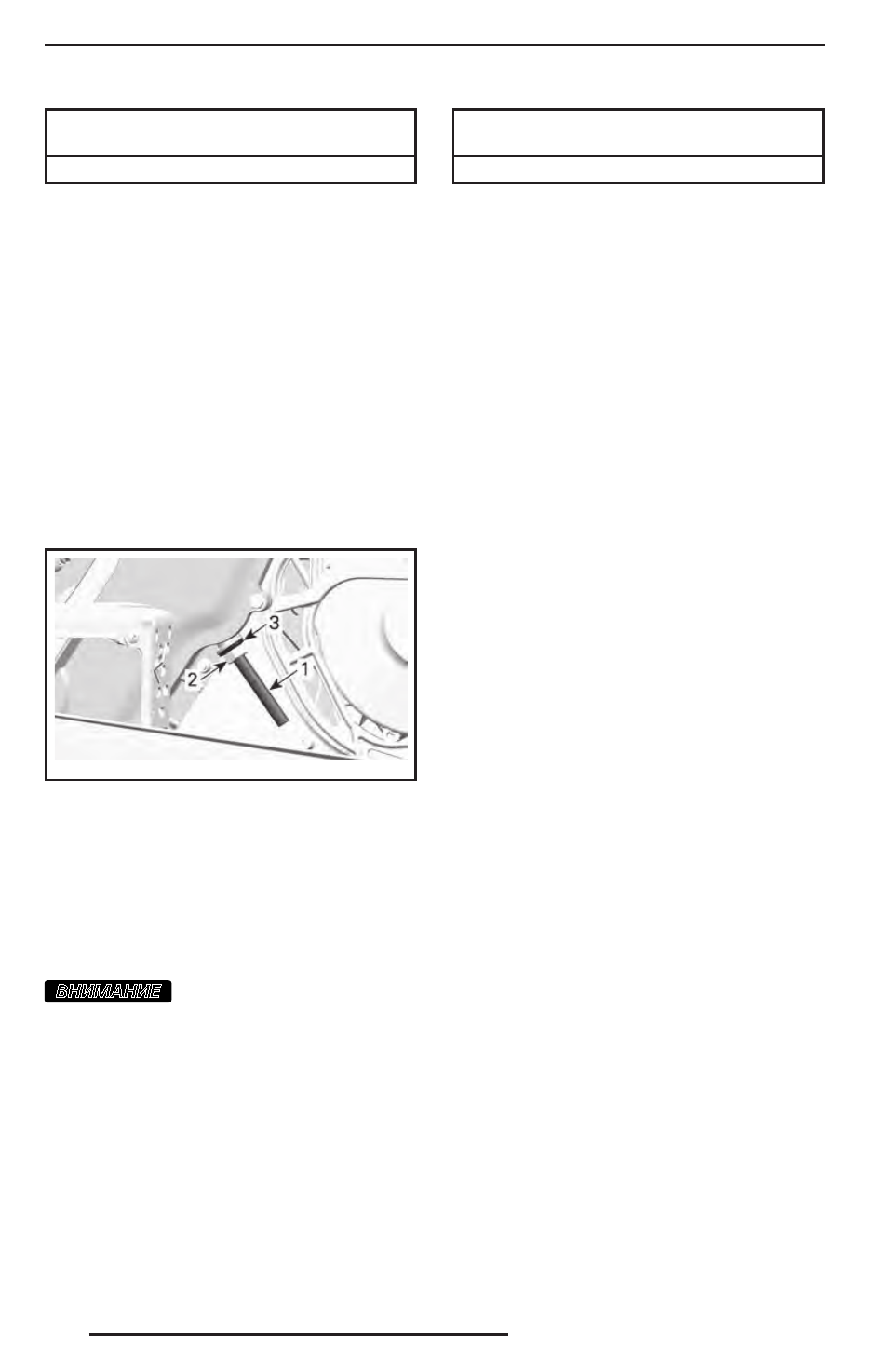

mmr200 9-085-002_a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
3. Отверните регулировочный винт натя-
жителя на несколько оборотов.
4. Отведите уплотнительную шайбу назад.
5. При необходимости очистите резьбо-
вую часть регулировочного винта.
ВНИМАНИЕ
Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
6. Затяните регулировочный винт натя-
жителя от руки.
ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.
7. Зафиксируйте регулировочный винт
натяжения цепи и затяните контр-
гайку указанным моментом.
ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ
СТОПОРНОЙ ГАЙКИ
(36 ± 3) Н•м
8. Установите глушитель.
Ремень вариатора
Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний из-
нос, отсутствие внутренних зубцов,
разрывы нитей армирующего корда и т.
д.). Возможные причины ненормально-
го износа: неправильная установка шки-
вов вариатора, трогание снегохода при
излишне высоких оборотах двигателя,
когда гусеничная лента приморожена,
начало движения до прогрева двигате-
ля, наличие задиров или загрязнение
рабочих поверхностей шкивов, попада-
ние масла на ремень или остаточные де-
формации запасного ремня. Обратитесь
к авторизованному дилеру Ski-Doo.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Снимите защитный кожух ремня вариа-
тора, см. раздел «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».
3. Чтобы развести фланцы ведомого
шкива, вставьте специальное прис-
пособление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты (см.
рисунок).
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
