Страница 77
76

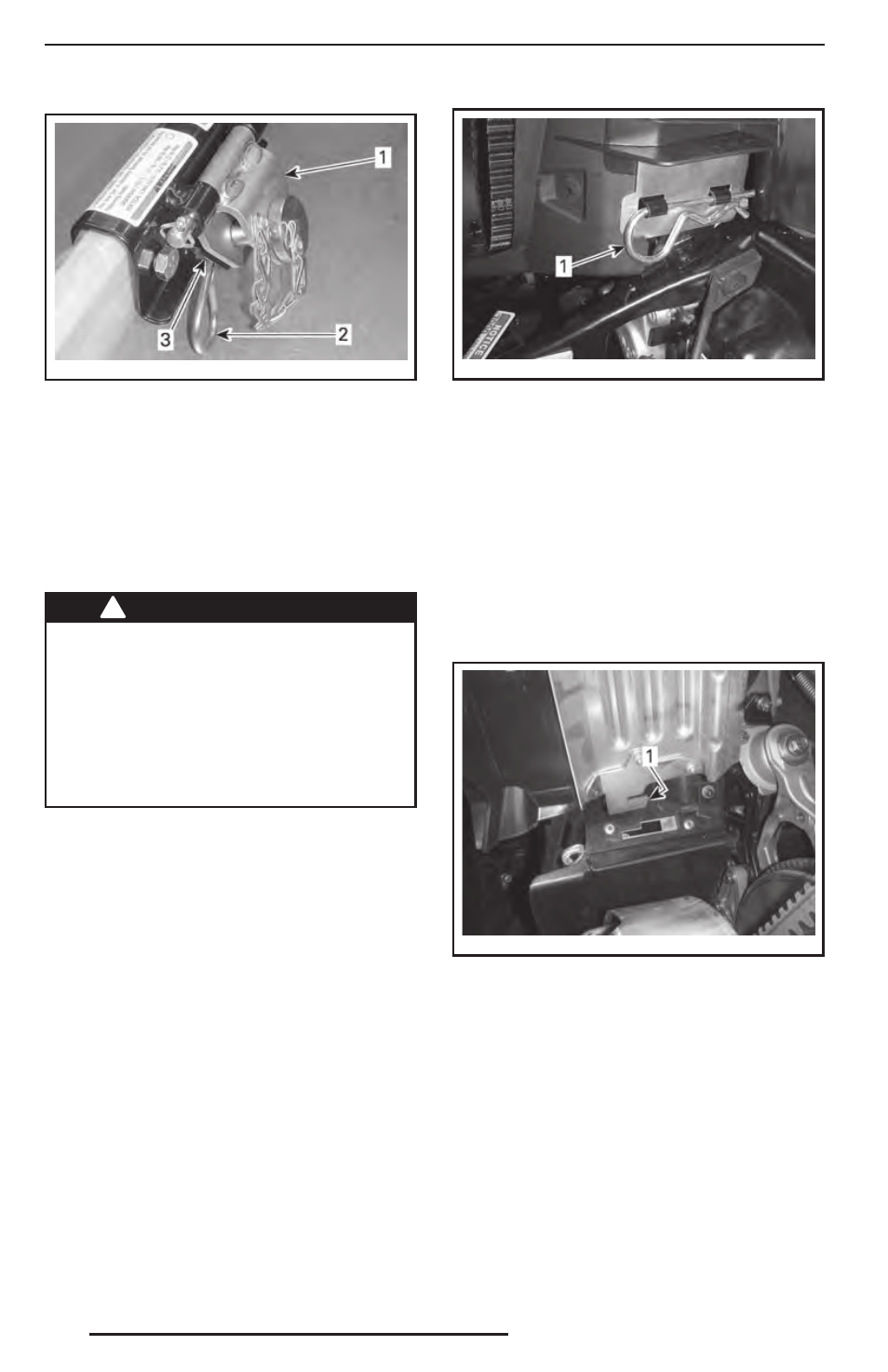

mmo2 010 -009-006_a
СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора
21) Защитный кожух
ремня вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариа-
тора и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
ПРИМЕЧАНИЕ: Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фик-
саторами. Это позволяет снизить уро-
вень шума и вибраций. При установке
кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
Откройте левую боковую панель мотор-
ного отсека.
Извлеките проволочный фиксатор.
mmo2 013 -003-003_a
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из перед-
него выступа.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Вставьте выступ в паз и установите его
на место.
mmo2 013 -004-024_a
ТИПОВОЙ ВАРИАНТ
1. Выступ
Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, потре-
буется слегка приподнять консоль.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
