123
mmo2 012 -005-980

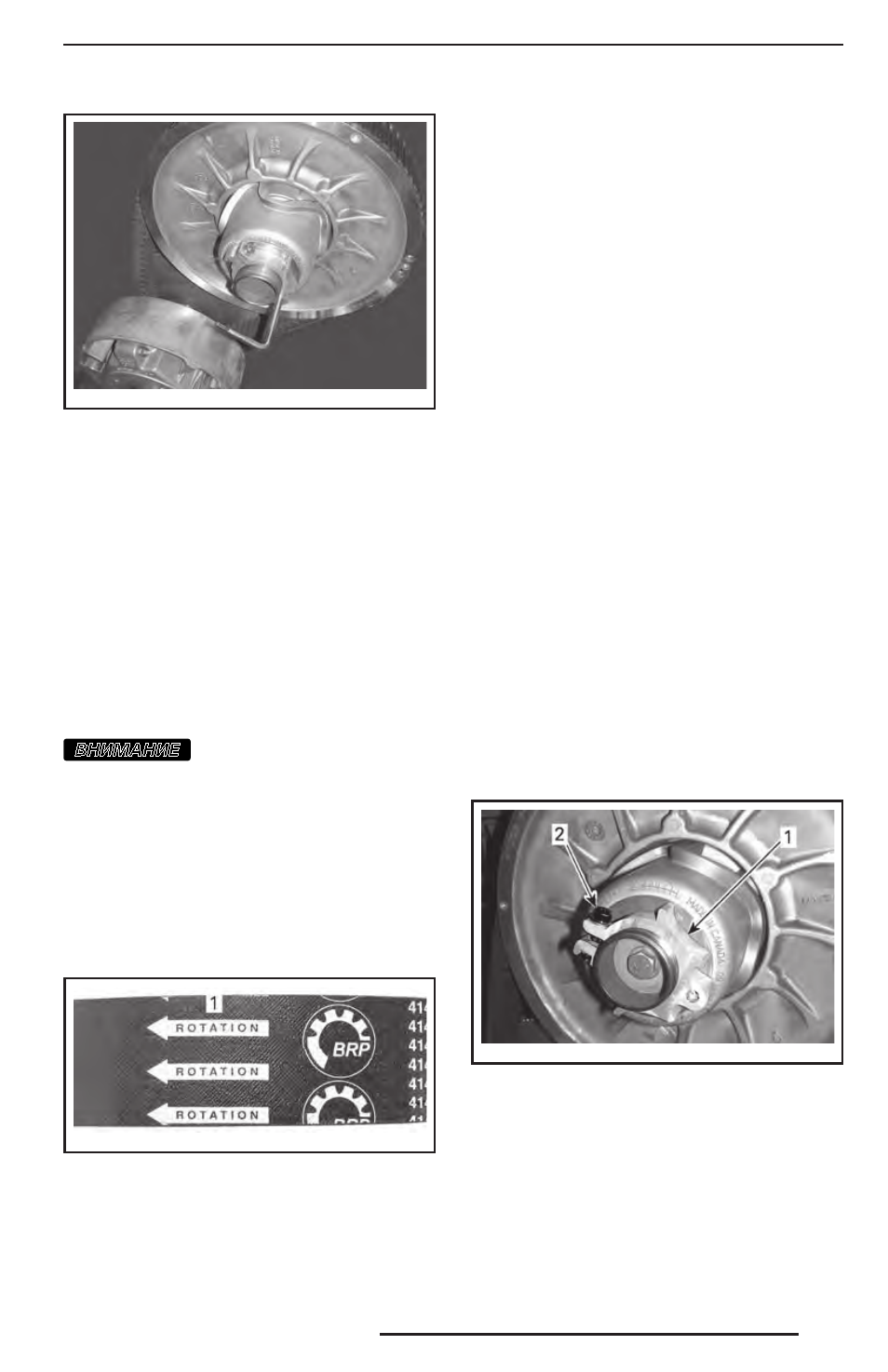

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ
4. Заворачивая приспособление, разве-
дите фланцы ведомого шкива.
5. Перетащив ремень через верхний
край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.
Установка ремня вариатора
1. При необходимости разведите фланцы
ведомого шкива, см. «СНЯТИЕ РЕМ-
НЯ ВАРИАТОРА».
2. Наденьте ремень сначала на ведущий,
а затем на ведомый шкивы вариатора.
ВНИМАНИЕ
Во избежание разрыва
или повреждения корда ремня запре-
щается применять усилие или какие-
либо рычаги для установки ремня
на место.
ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ремень
установлен таким образом, что стрелки,
нанесённые на нем, совпадают с направ-
лением его рабочего движения.
mmo2 011 -002-006_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособление
для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух рем-
ня вариатора, см. раздел «ОРГАНЫ
УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».
7. Закройте боковую панель, см. раздел
«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариато-
ра необходимо проверить его регулиров-
ку по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003-010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
