103
mmo2 012 -005-807_b

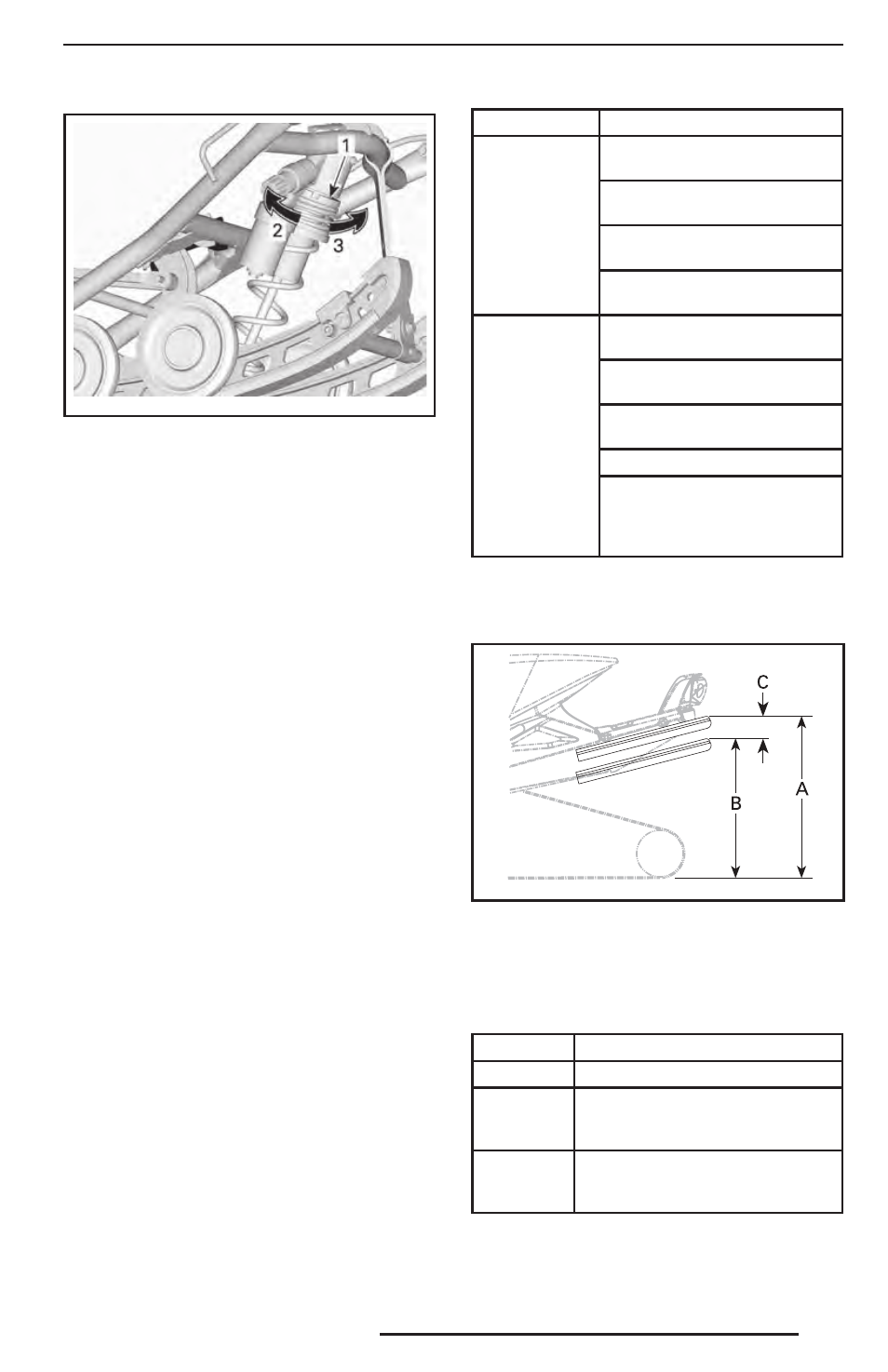

ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО-
ГО ТИПА
1. Регулировочное кольцо предварительного на-
тяжения пружины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ: Для регулировки пред-
варительного натяжения с помощью ре-
гуляторов кулачкового и кольцевого ти-
пов используйте приспособление, входя-
щее в комплект возимого инструмента.
Задние пружины
Величина предварительного натяжения
задней пружины оказывает влияние
на комфорт движения на снегоходе, вы-
соту посадки водителя, а также позволя-
ет компенсировать нагрузки, возникаю-
щие при перевозке грузов.
Кроме этого, различные регулиров-
ки предварительного натяжения зад-
ней пружины позволяют увеличить или
уменьшить вес, приходящийся на перед-
нюю подвеску снегохода. В результате,
давление лыж на опорную поверхность
также увеличивается или уменьшается.
Это позволяет улучшить эксплуатацион-
ные качества при движении в глубоком
снегу, а также уменьшить или увеличить
усилие на руле и тем самым улучшить
управляемость снегохода.
Если при движении на снегоходе по са-
мым неровным участкам трассы наблю-
даются лишь лёгкие пробои подвески,
значит, регулировка узлов подвески вы-
полнена правильно.
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Задняя подвеска становит-
ся более жёсткой
Задняя часть снегохода
поднимается
Улучшение демпфирова-
ния неровностей
Усилия на руле увеличи-
ваются
Уменьшение
предвари-
тельного
натяжения
Задняя подвеска стано-
виться более мягкой
Задняя часть снегохода
опускается
Ухудшение демпфирова-
ния неровностей
Усилия на руле уменьшаются
Улучшаются эксплуата-
ционные характеристики
и управляемость снегохода
в глубоком снегу
См. ниже, чтобы определить правиль-
ность регулировки предварительного
натяжения.
mmo2 006 -003-022_a
ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВКА
A. Подвеска растянута на полный ход
B. Подвеска сжата под тяжестью водителя, пасса-
жира и груза
C. Разница расстояний «А» и «В», см. табл. ниже
«С», мм ПРИЧИНА, РЕШЕНИЕ
65–100 Регулировка не требуется
более 100
Слишком мягкая регулиров-
ка. Увеличить предваритель-
ный натяг
менее 65
Слишком жёсткая регулиров-
ка Уменьшить предваритель-
ный натяг
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
