77

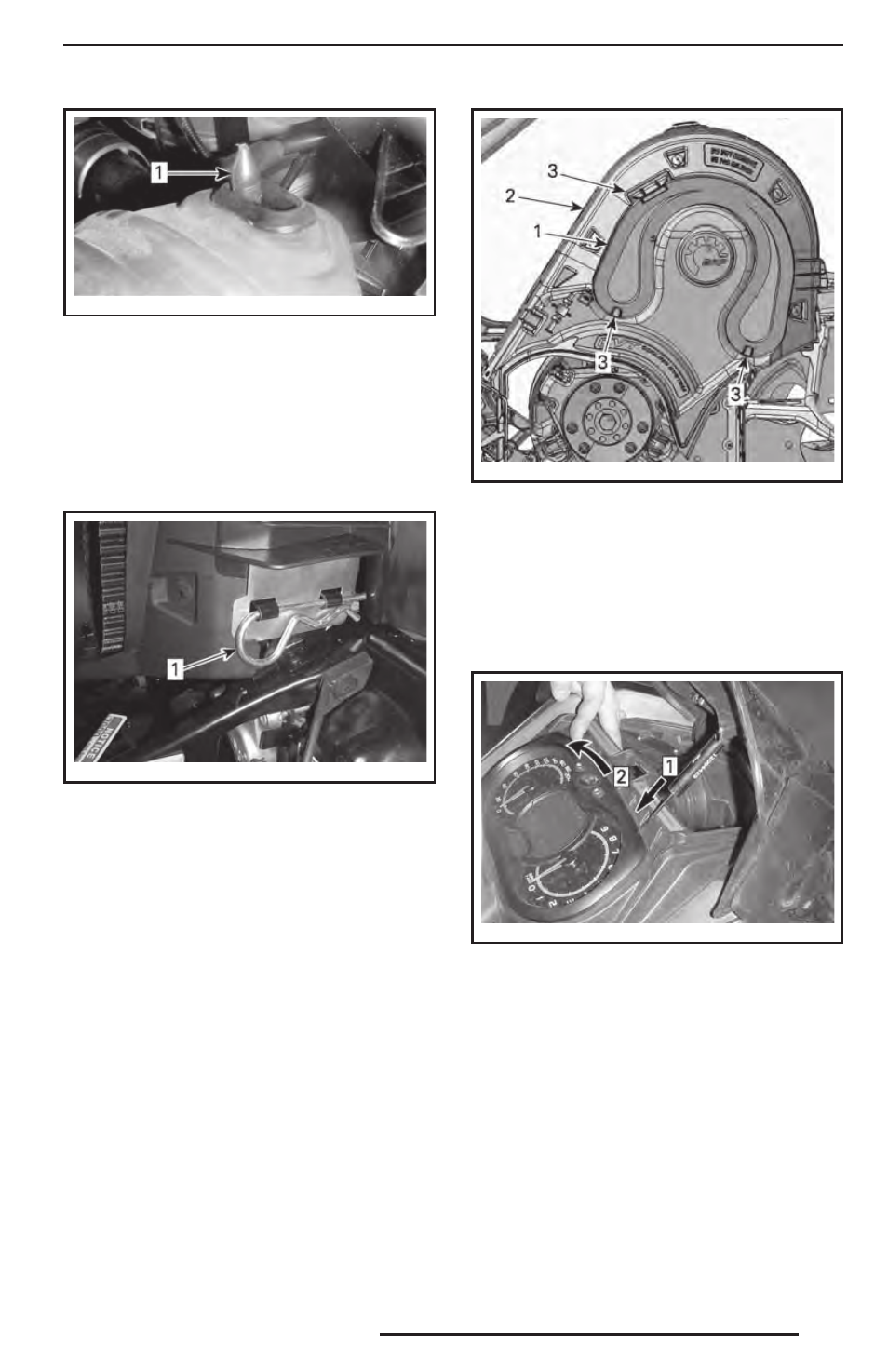

mmo2 009 -003-011_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя
часть кожуха занимает правильное по-
ложение на держателе.
mmo2 013 -003-003_a
1. Проволочный фиксатор
22) Держатель запасного
ремня вариатора
Запасной ремень вариатора может хра-
ниться в держателе, расположенном
на защитном кожухе ремня вариатора.
ПРИМЕЧАНИЕ: Запасной ремень ва-
риатора не входит в комплект поставки
снегохода.
Расположите запасной ремень вариато-
ра в посадочном месте защитного кожу-
ха ремня вариатора.
Закрепите его на месте, введя в зацеп-
ление с удерживающими фиксаторами.
mmo2 012 -005-907_a
1. Запасной ремень вариатора
2. Защитный кожух ремня вариатора
3. Удерживающие фиксаторы
23) Верхний элемент корпуса
(капот)
Снятие верхнего элемента корпуса
1. Снимите информационный центр
mbl201 2-008-001_a
Шаг 1: Освободить
Шаг 2: Наклонить
2. Отсоедините электрический разъем
информационного центра.
3. Отсоедините электрический разъем фар.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
