Инструкция по эксплуатации BRP Ski-Doo REV-XM 2014
Страница 101
100

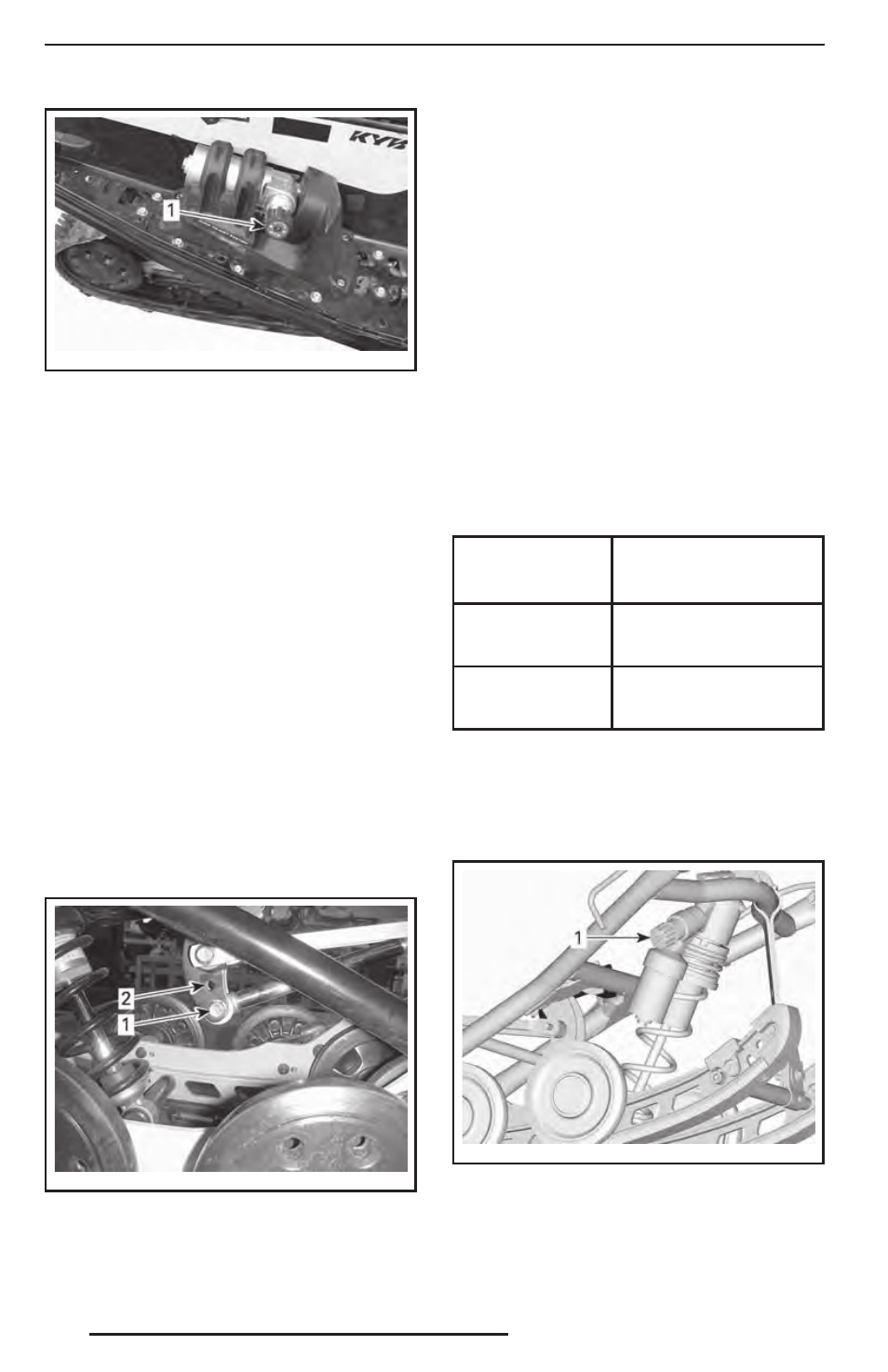

mmo2 012 -005-802_a
ТИПОВОЙ ВАРИАНТ — rMOTION С ВЫНОСНЫМ
РЕГУЛИРОВОЧНЫМ ЭЛЕМЕНТОМ — ПРАВАЯ
СТОРОНА
1. Рукоятка для регулировки демпфирования хода
сжатия на низкой/высокой скорости
Положение крепления заднего
амортизатора
Реализована возможность крепления
заднего амортизатора в двух различных
положениях: одно для обеспечения вы-
сокой производительности, а другое —
спортивное.
Заводская настройка, отвечающая ез-
довым предпочтениям большинства во-
дителей, выполнена для нижнего поло-
жения крепления амортизатора (высо-
кая производительность). Использова-
ние отверстия для спортивных настро-
ек предлагает дополнительный диапазон
более мягких настроек, но все прочие
настройки задней подвески должны быть
выполнены перед изменением положе-
ния крепления заднего амортизатора.
mmo2 012 -005-804_a
ПОЛОЖЕНИЕ КРЕПЛЕНИЯ ЗАДНЕГО АМОРТИ-
ЗАТОРА
1. Положение, при котором обеспечивается высо-
кая производительность
2. Положение, при котором обеспечиваются спор-
тивные настройки
Центральный амортизатор
MX Z X-RS и Freeride 137
Демпфирование сжатия
центрального амортизатора
ПРИМЕЧАНИЕ: Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию амортиза-
тора при малой скорости перемещения
подвески (медленные ходы сжатия, обыч-
но при езде на небольших скоростях).
Демпфирование хода сжатия на высокой
скорости определяет реакцию аморти-
затора при высокой скорости переме-
щения подвески (быстрые ходы сжатия,
обычно при езде на высоких скоростях).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ И МЕЛ-
КИХ НЕРОВНОСТЯХ
Увеличение уси-
лия демпфирова-
ния хода сжатия
Более жёсткое демп-
фирование сжатия
Уменьшение уси-
лия демпфирова-
ния хода сжатия
Более мягкое демпфи-
рование сжатия
Чтобы выполнить регулировку, повора-
чивайте по часовой стрелке для увели-
чения демпфирующей силы или против
часовой стрелки для уменьшения демп-
фирующей силы.
mmo2 012 -005-807_a
1. Рукоятка регулировки демпфирования хода
сжатия центрального амортизатора
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
