79

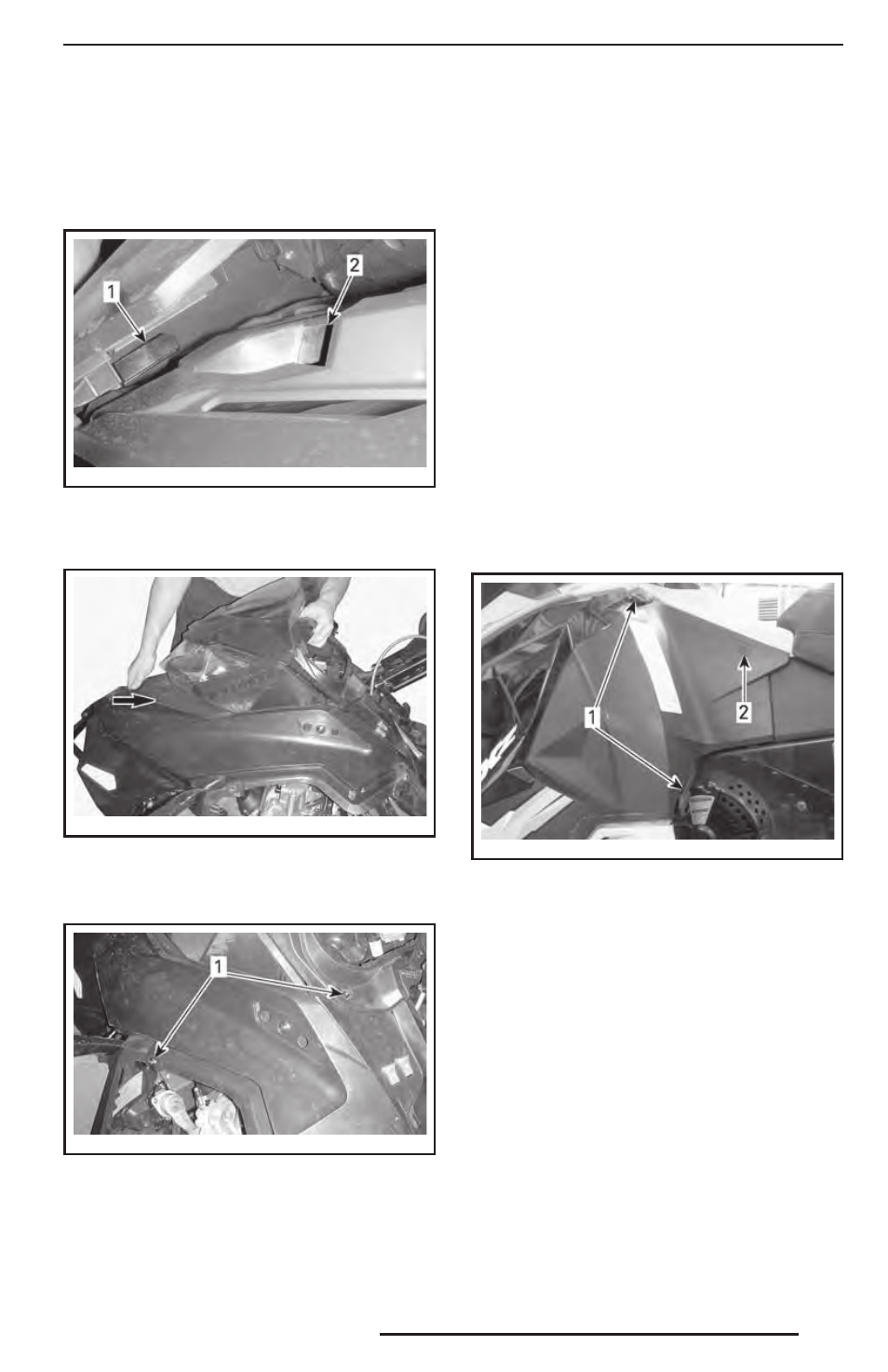

Установка верхнего элемента
корпуса
1. Вставьте выступы верхнего компонен-
та корпуса в верхние отверстия ниж-
него поддона.
mbl201 2-008-009_a
1. Выступ верхнего элемента корпуса
2. Верхние отверстия нижнего поддона
2. Переместите компонент назад.
mbl201 2-008-006_b
ПЕРЕМЕСТИТЕ НАЗАД
3. На обеих сторонах: установите винты
крепления верхнего элемента корпуса.
mbl201 2-008-005_a
ЛЕВАЯ СТОРОНА
1. Винты крепления
4. Подсоедините:
– трубку APS на ECM;
– электрический разъем фар;
– электрический разъем информаци-
онного центра;
– датчик температуры воздуха (ATS);
– воздуховод системы впуска.
5. Установите:
– информационный центр;
– защитный кожух ремня вариатора.
24) Боковые панели
Для открывания боковой панели растя-
ните и оба фиксатора. Энергично потя-
ните, чтобы извлечь штифты.
Энергично потяните защёлку вверх, что-
бы освободить из крюка консоли. Штиф-
ты должны выйти самостоятельно.
mmo2 013 -004-026_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Расположение штифтов
Чтобы закрыть боковую панель, растяни-
те и наденьте фиксатор на крюк. Энер-
гично нажмите на место расположения
штифта, чтобы убедиться, что он надёж-
но закреплён.
Для снятия боковой панели откройте её,
а затем поднимите. Освободите нижнюю
петлю из прорези, затем, опустив па-
нель, освободите верхнюю петлю.
Чтобы установить боковую панель, вставь-
те верхнюю, а затем нижнюю петли.
Закройте боковую панель.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
