105
mbl200 7-010-001_b

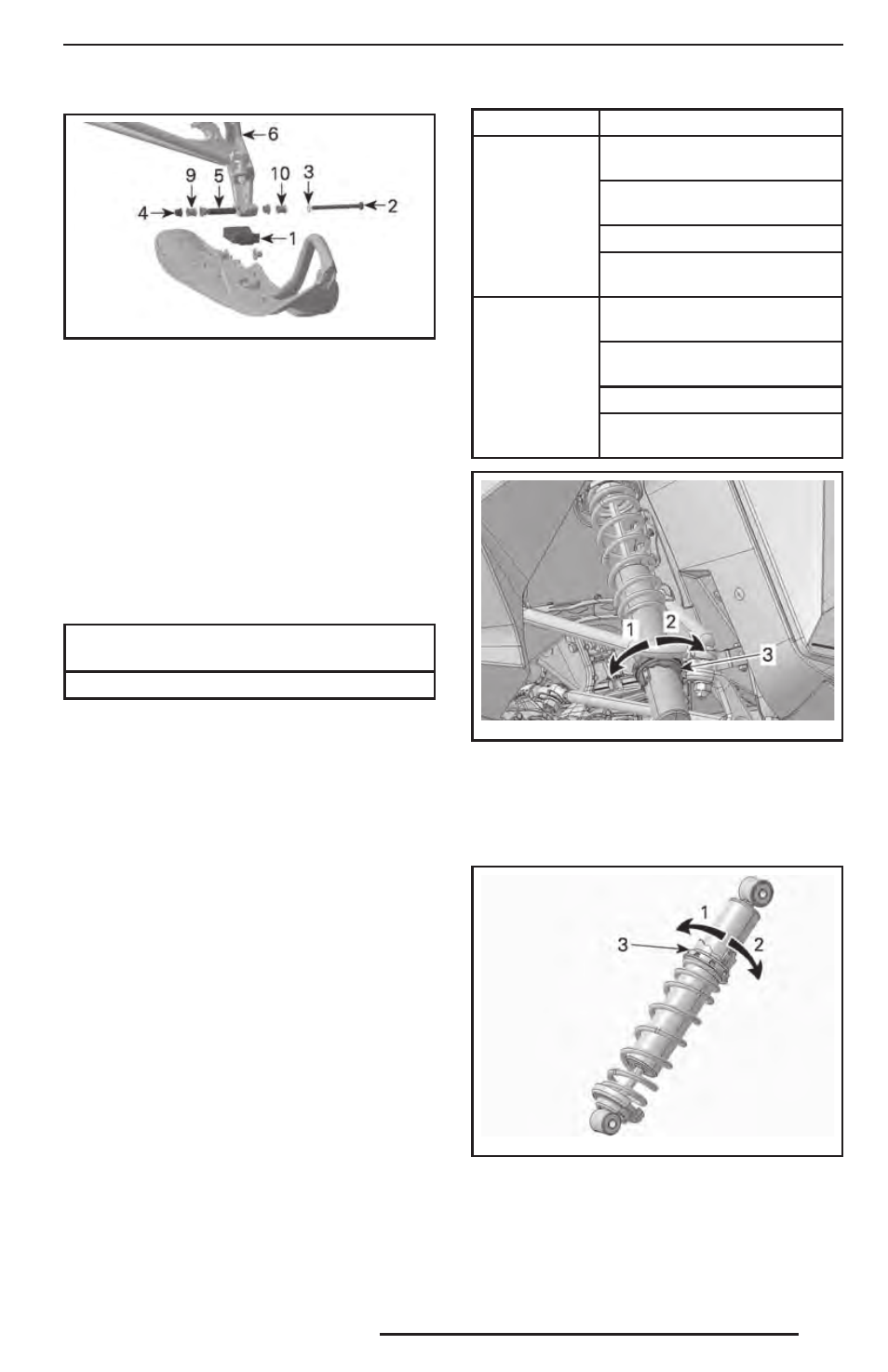

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Втулка опоры лыжи (в отверстии опоры лыжи)
6. Опора лыжи
9. Регулировочная втулка с внутренней сторо-
ны — узкая колея
10. Регулировочная втулка с наружной стороны
— широкая колея
4. Установите остальные компоненты
и затяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ БОЛТА
КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максимально
допустимую ширину, установленную для
движения по трассе. Ознакомьтесь с тре-
бованиями местного законодательства.
Передние пружины
Преднатяг передних пружин оказы-
вает влияние на жёсткость передней
подвески.
Преднатяг передних пружин также ока-
зывает влияние на управляемость.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Более жёсткая передняя
подвеска
Выше передняя часть
снегохода
Более точное управление
Улучшение демпфирова-
ния неровностей
Уменьшение
предвари-
тельного
натяжения
Более мягкая передняя
подвеска
Ниже передняя часть
снегохода
Усилия на руле уменьшаются
Ухудшение демпфирования
неровностей
mmo2 010 -003-018_a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Увеличить предварительный натяг
2. Уменьшить предварительный натяг
3. Кулачок регулировки предварительного натя-
жения пружины
mmo2 010 -003-027_a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного натя-
жения пружины
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
