Инструкция по эксплуатации BRP Ski-Doo REV-XM 2014
Страница 125
124

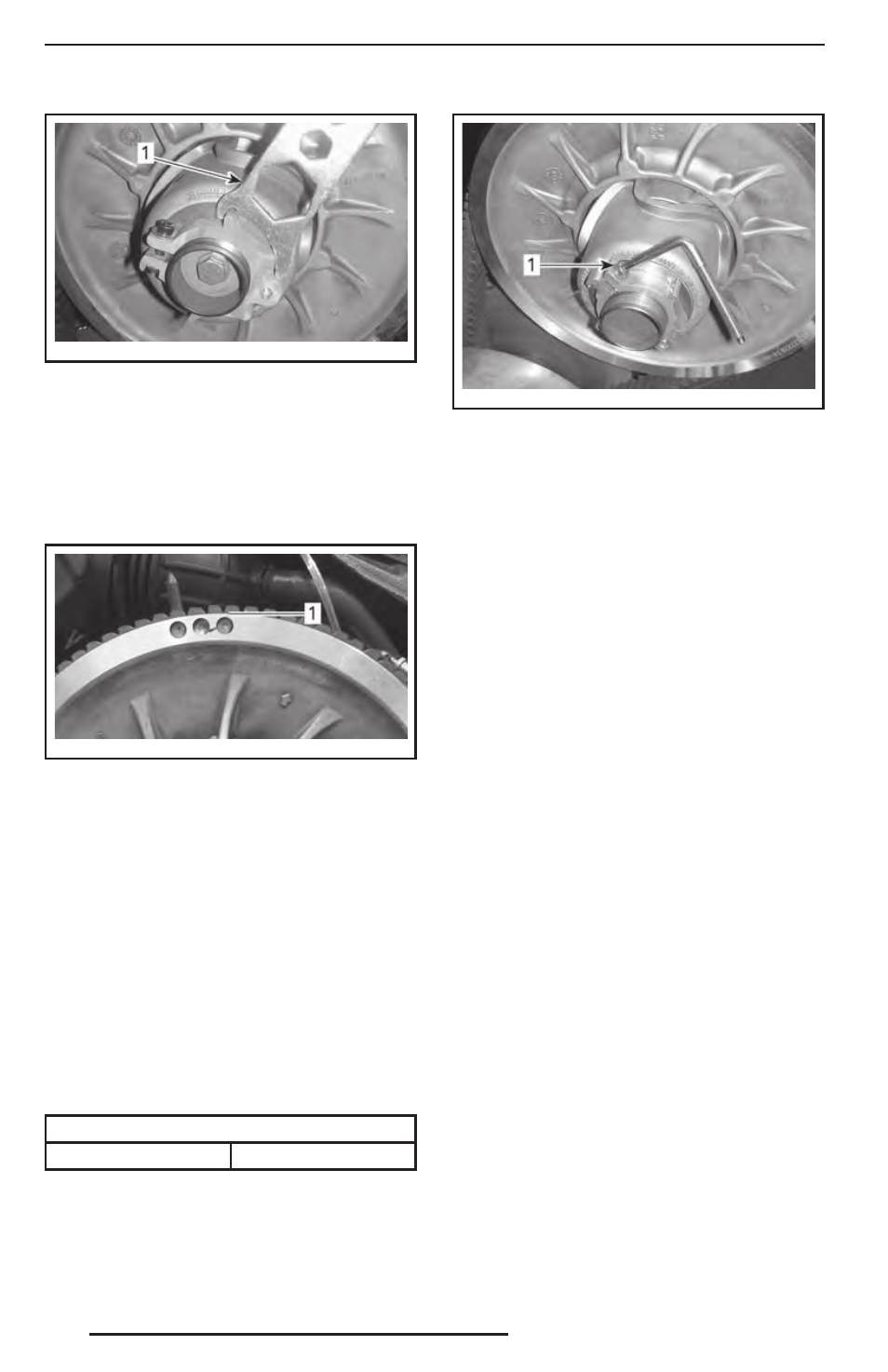

mmo2 011 -003-011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
Повторяйте шаг 4, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не совпа-
дут с краем ведомого шкива.
mmo2 012 -006-905_a
ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ РЕ-
ГУЛИРОВКА
1. Нижние поверхности канавок ремня вариатора
вровень с краем ведомого шкива
ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверхнос-
ти ремня вариатора относительно края
шкива. И наоборот, при вращении регу-
лятора по часовой стрелке поверхность
ремня поднимается.
5. Надёжно затяните фиксирующий винт.
По возможности затяните винт ука-
занным моментом, используя дина-
мометрический ключ.
МОМЕНТ ЗАТЯЖКИ
Фиксирующий винт
(5,5 ± 0,5) Н•м
mmo2 012 -004-903_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий винт
6. Установите защитный кожух ремня
вариатора.
7. Установите боковую панель.
ПРИМЕЧАНИЕ: Данные регулировки яв-
ляются предварительными, но, как пра-
вило, подходят для всех моделей и ти-
пов ремней. В некоторых случаях, при
запуске двигателя, снегоход может
«ползти» — это указывает на то, что ре-
мень перетянут.
Если снегоход «ползёт», произведите
повторную регулировку ремня вариато-
ра, опустив его внешнюю поверхность
относительно края ведомого шкива. При
необходимости повторяйте регулиров-
ку, пока движение снегохода не прекра-
тится.
Включение передачи заднего хода
ПРИМЕЧАНИЕ: Если внешняя поверх-
ность ремня находится слишком высо-
ко над краем ведомого шкива, пере-
дача заднего хода может не включать-
ся. Если включение передачи заднего
хода не происходит правильно, убеди-
тесь в правильной регулировке ремня
вариатора. При необходимости опустите
внешнюю поверхность ремня относи-
тельно края ведомого шкива вариатора.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
