130
A01F05A
1
2
3

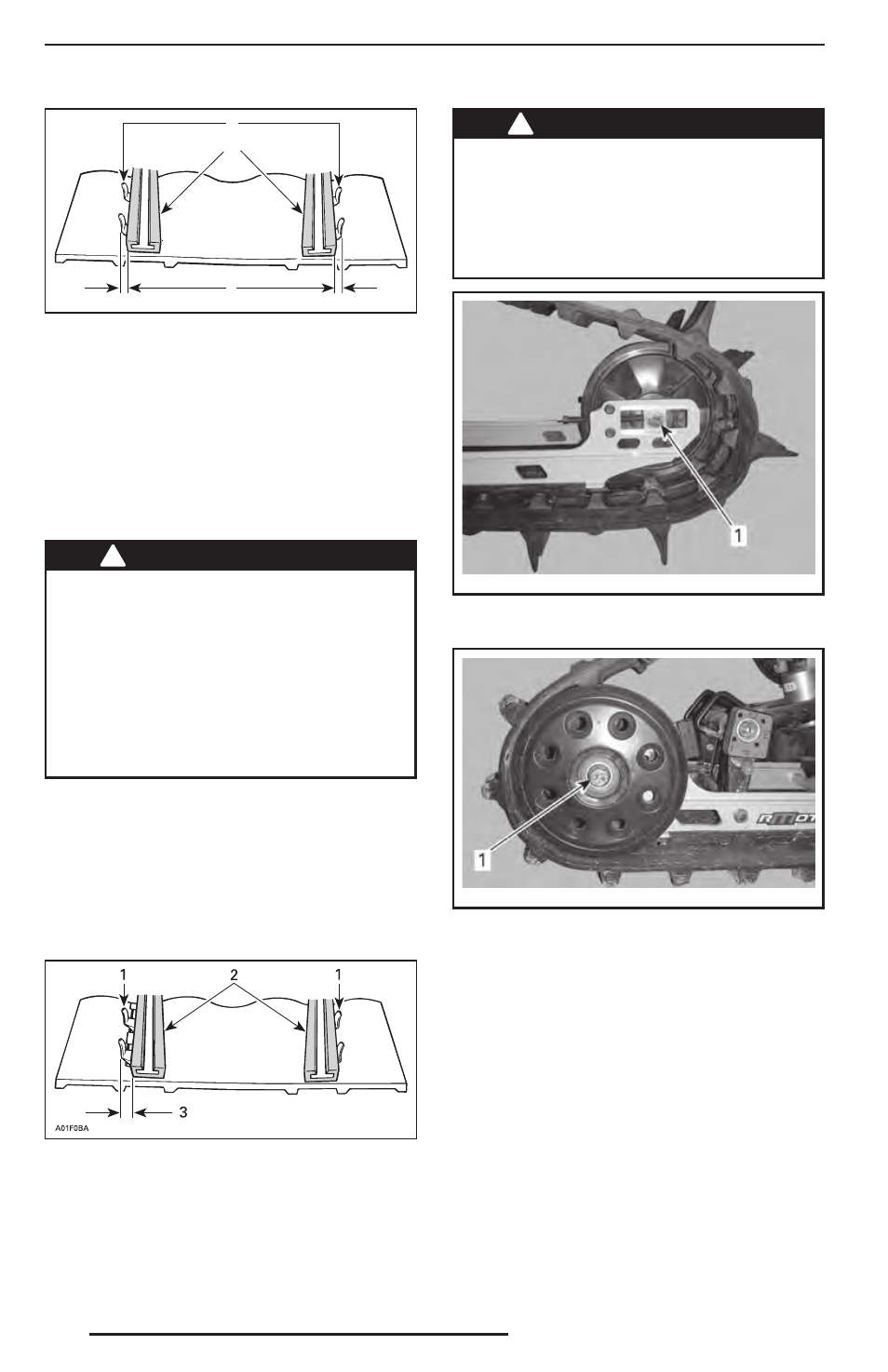

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
4. Для регулировки центровки гусеницы
выполните следующее:
4.1 Остановите двигатель.
4.2 Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по регу-
лировке и техническому обслужи-
ванию снегохода снимите колпачок
шнура безопасности (если не требу-
ется иное) с контактного устройства
выключателя двигателя. Для выпол-
нения регулировки выберите безо-
пасное место вдали от снегоходных
трасс.
4.3 Ослабьте стопорные винты задне-
го направляющего катка.
4.4 Подтяните регулировочный болт
на той стороне движителя, где
расстояние между направляющи-
ми гребнями и опорным полозом
наибольшее.
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне
5. Затяните болты крепления.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно за-
тянуты, чтобы избежать самопроиз-
вольного демонтажа направляюще-
го катка и последующего заклинива-
ния гусеницы.
mmo2 013 -004-031_a
tMOTION
1. Затянуть моментом (48 ± 6) Н•м
mmo2 013 -004-032_a
rMOTION
1. Затянуть моментом (48 ± 6) Н•м
6. Снова пустите двигатель и на малой
скорости движения гусеничной лен-
ты проверьте симметричность её по-
ложения относительно опорных поло-
зьев.
7. Опустите снегоход на опорную по-
верхность.
8. Установите на место колпачки задних
катков (если имеются).
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
