Страница 79
78

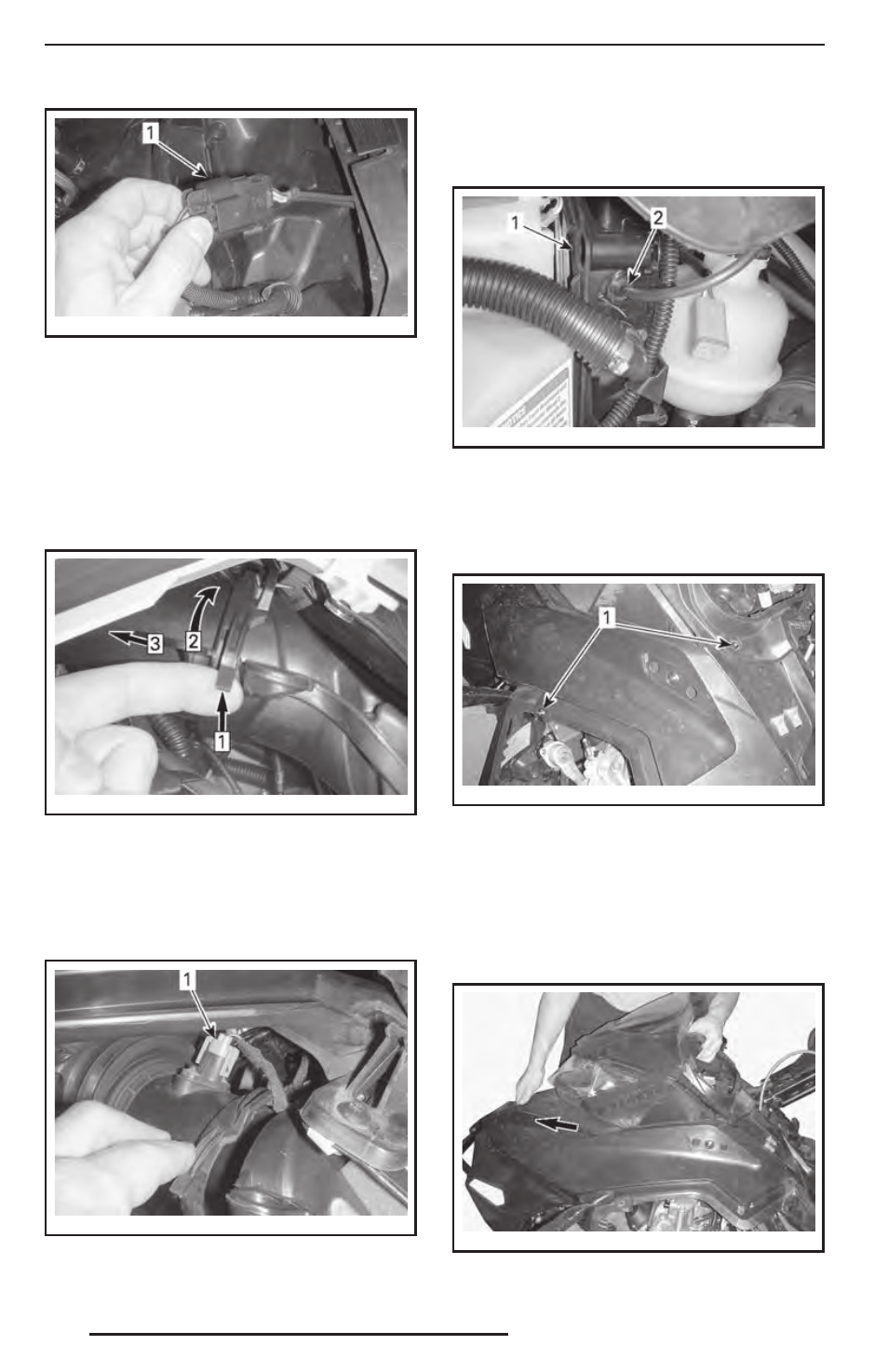

mbl201 2-008-002_a
1. Электрический разъем фар
4. Откройте левую боковую панель.
5. Снимите левую и правую боковые па-
нели.
6. Снимите защитный кожух ремня ва-
риатора.
7. Отсоедините воздуховод системы
впуска.
mmr200 8-010-004_a
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните воздуховод
Шаг 3: Потяните вперед
8. Отсоедините датчик температуры воз-
духа (ATS) на верхней части воздухо-
вода.
mbl201 2-008-003_a
1. Электрический разъем ATS
9. Откройте и снимите правую боковую
панель.
10. Отсоедините трубку APS на ECM.
mbl201 2-008-004_a
1. ECM
2. Трубка APS
11. Выверните четыре винта крепления
верхнего компонента корпуса (по два
с каждой стороны).
mbl201 2-008-005_a
ЛЕВАЯ СТОРОНА
1. Винты крепления
12. Наклоните верхний элемент корпуса
вперед на 5° к верхней части, и за-
тем подайте её по направлению к пе-
редней части снегохода.
13. Снимите верхний элемент корпуса.
mbl201 2-008-006_a
ПЕРЕМЕСТИТЬ ВПЕРЕД
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
