Страница 105
104
ПРИМЕЧАНИЕ: Если указанные значе-
ния недостижимы с оригинальными пру-
жинами, обращайтесь к авторизованно-
му дилеру Ski-Doo для установки других
пружин.
Для увеличения натяжения пружины, ис-
пользуя специальное приспособление,
всегда поворачивайте левый регули-
ровочный кулачок по часовой стрелке,
а правый — против часовой стрелки.
!
ОСТОРОЖНО Не переставляйте ре-
гулировочные кулачки из положения
«5» в положение «1» или из положе-
ния «1» в положение «5».
Регулировочные кулачки могут зани-
мать одно из пяти положений, положе-
ние «1» соответствует самым мягким на-
стройкам.

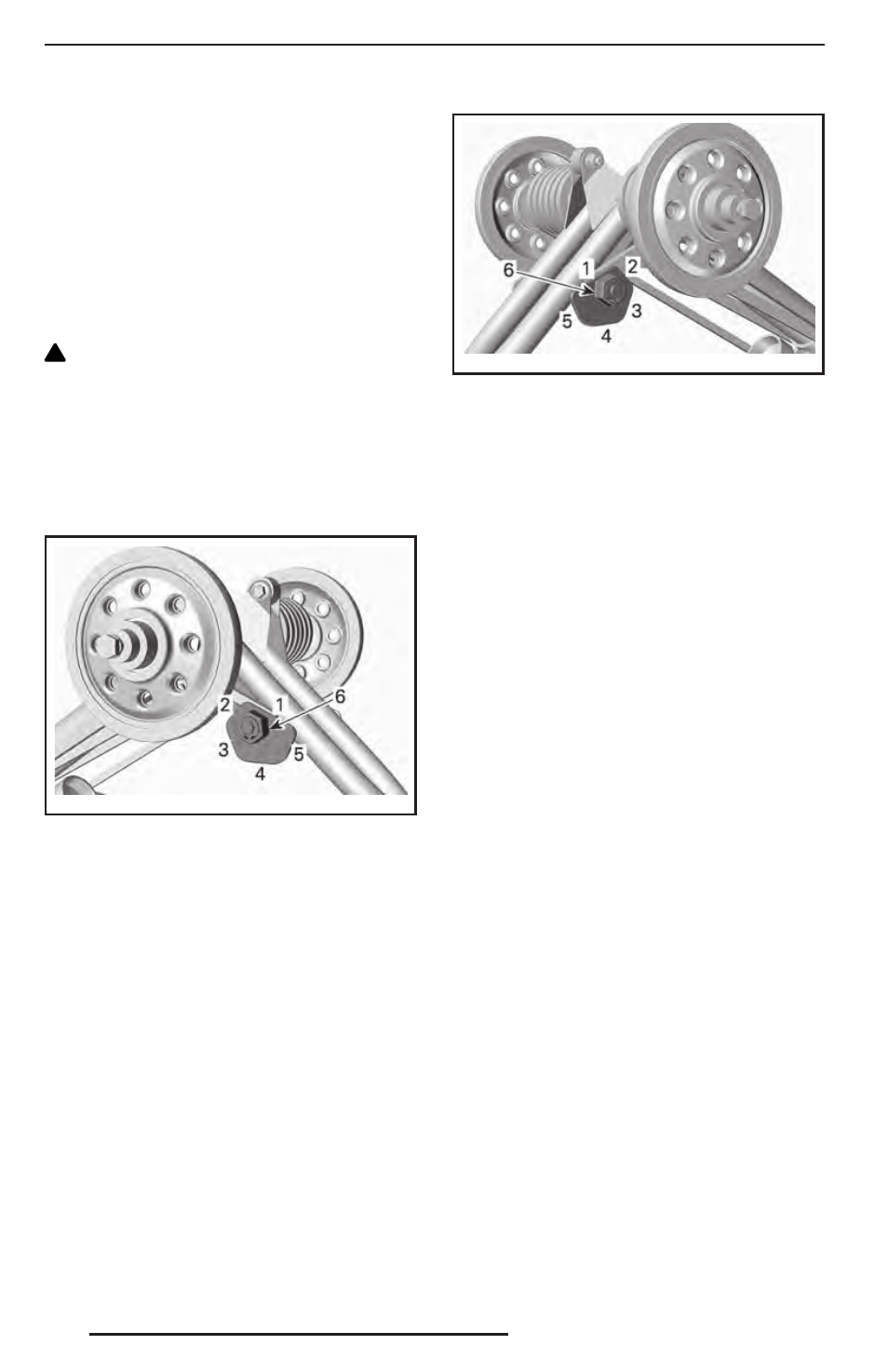

mmo2 013 -004-006_a
tMOTION — ЛЕВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
mmo2 013 -004-007_a
tMOTION — ПРАВАЯ СТОРОНА
1. Положение 1
2. Положение 2
3. Положение 3
4. Положение 4
5. Положение 5
6. Регулировочная гайка
Регулировки передней
подвески
Лыжи
Renegade Backcountry, Backcountry X
и серия Summit
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная втулка установле-
на с внутренней стороны опоры, лыжи
находятся в положении, обеспечиваю-
щем более узкую колею.
Когда регулировочная втулка установ-
лена с наружной стороны опоры, лыжи
оказываются в положении, обеспечива-
ющем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку
в необходимое положение, см. рисунок.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
