99
регулируется автоматически (рис. 9.6). В процессе эксплуатации
необходимо контролировать состояние ремня. При обнаружении
его повреждения или чрезмерного растяжения замените ремень.
При установке нового ремня ослабьте болты 7 крепления
насоса гидроусилителя рулевого управления к кронштейну и
вращая регулировочный болт 8 найдите такое положение
насоса ГУР на кронштейне при котором расстояние между
упорами на натяжителе ремня будет составлять 18 мм. При
этом будет обеспечен угол отклонения натяжителя 28°, при
котором создается номинальный крутящий момент на рычаге
натяжителя. Затяните болты 11.
Муфта привода вентилятора. В случае, если муфта перестает
включаться или включается не полностью, двигатель может
перегреваться. Проверку исправности муфты необходимо
производить в СТО УАЗ, имеющих специализированное
оборудование.
Наружную поверхность муфты содержите в чистоте.
Электровентиляторы установлены на радиаторе системы
охлаждения спереди. Включение и выключение происходит
автоматически.

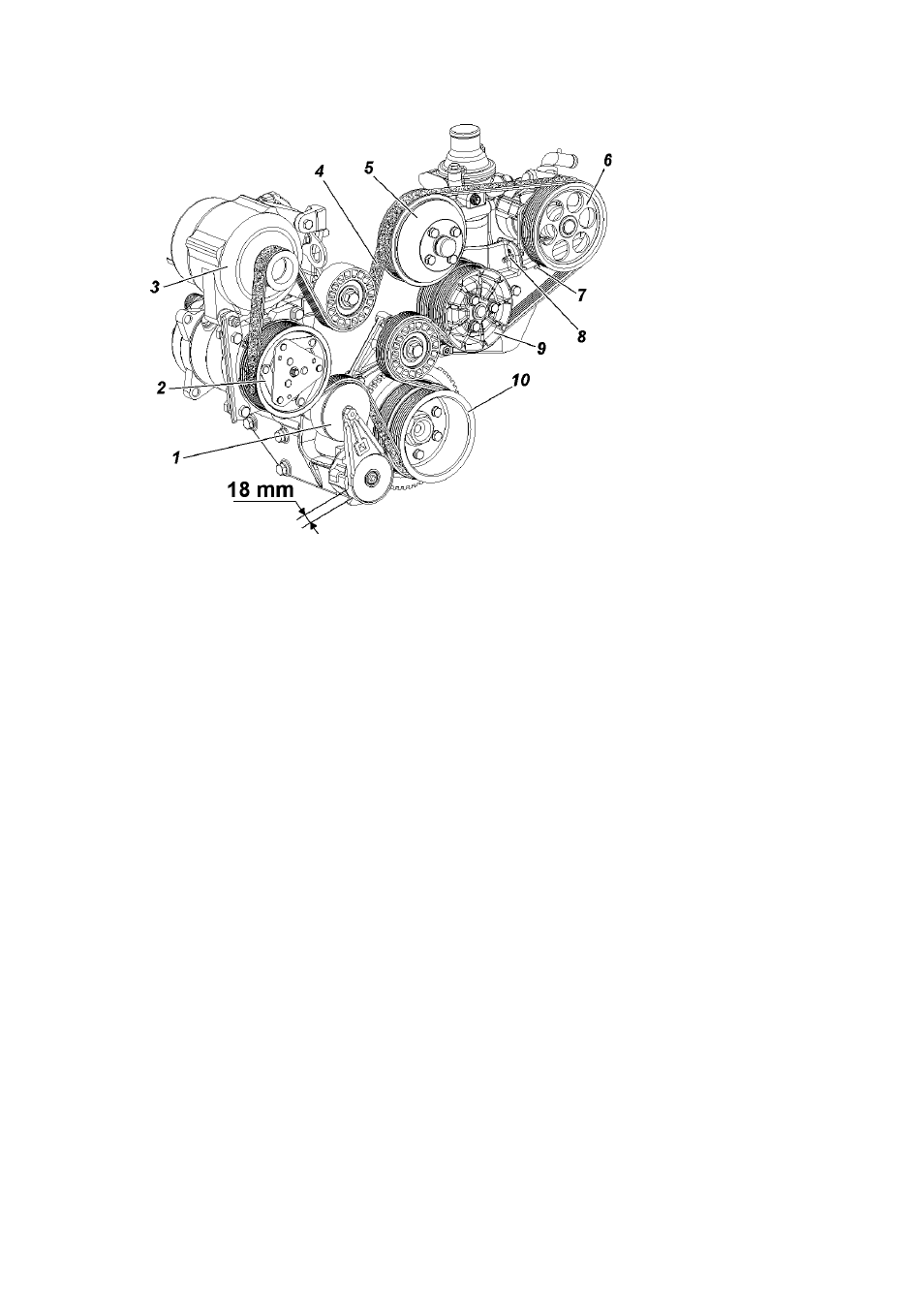

Рис. 9.6. Ремень привода
агрегатов:
1 -автоматический натяжитель; 2 -
шкив компрессора кондиционера;
3 -генератор; 4 -ремень привода агрегатов;
5 -шкив вентилятора; 6 -шкив насоса гидроусилителя
рулевого управления; 7 -болт крепления насоса гидроусилителя рулевого
управления; 8 -регулировочный болт; 9 -шкив насоса системы охлаждения
двигателя; 10 -шкив коленчатого вала
