УАЗ Cargo УАЗ-23602-02 - Инструкция (Страница 162)

162

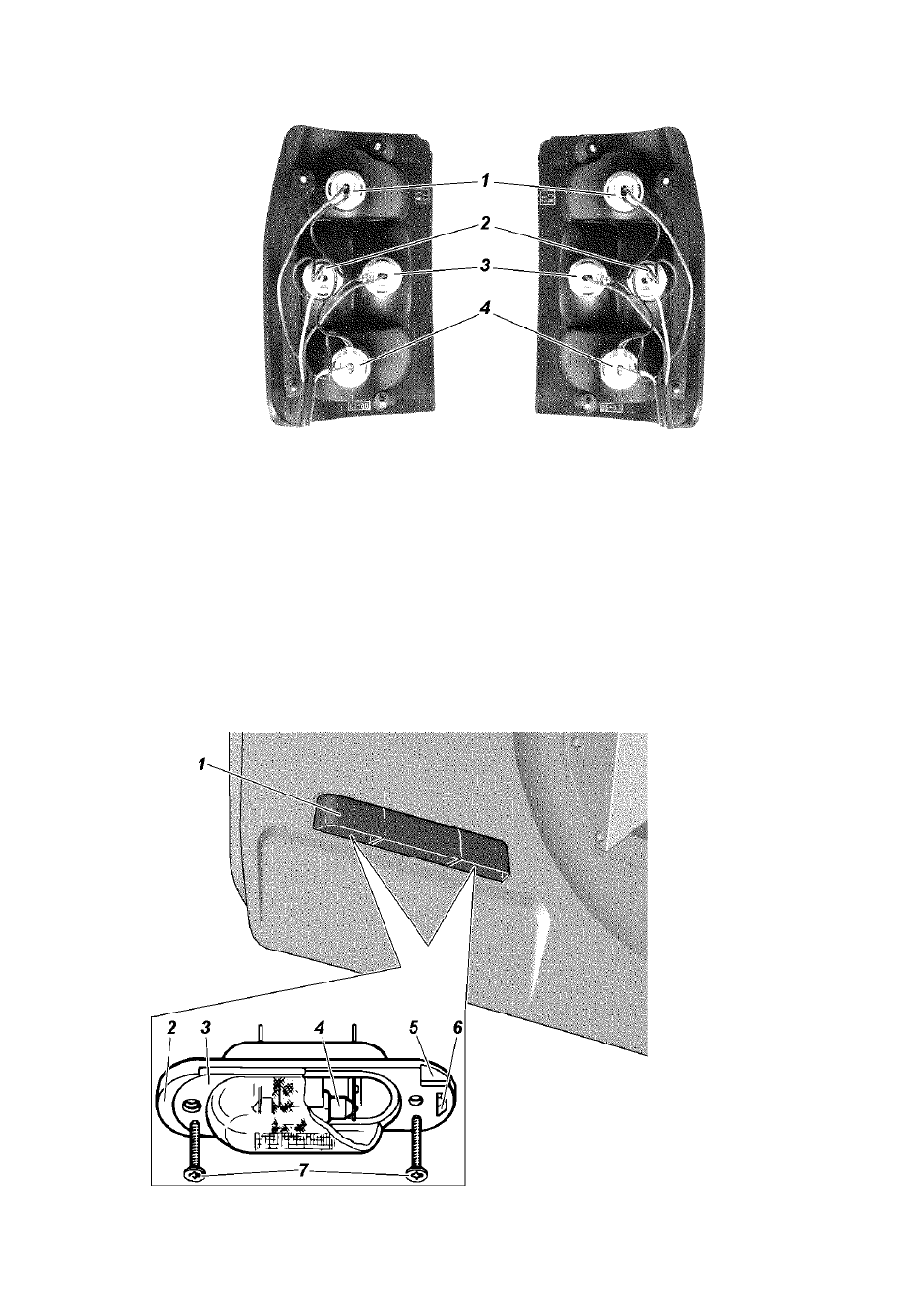

Рис. 9.46. Задние фонари:
1 -патрон лампы сигнала торможения; 2 -патрон лампы указателей
поворота; 3 -патрон лампы света заднего хода; 4 -патрон лампы
противотуманного и габаритного огней
держателя 2 крышки, потянув за крышку 3, выньте держатель
из отверстия обивки и поверните крышку. Вынимая патроны
с лампами в сборе, поворотом против часовой стрелки можно
заменить любую лампу (рис. 9.46). При необходимости
замените держатель 1 с фиксатором 2.
Фонари освещения номерного знака установлены в ручке
двери задка. Для замены лампы отверните винты 7 (рис. 9.47)
Рис. 9.47. Фонари освещения
номерного знака:
1 -ручка двери задка; 2 -корпус
фонаря; 3 -рассеиватель фонаря;
4 -лампа; 5 -паз; 6 -защелка 7 -
винты
